1、风机的用途

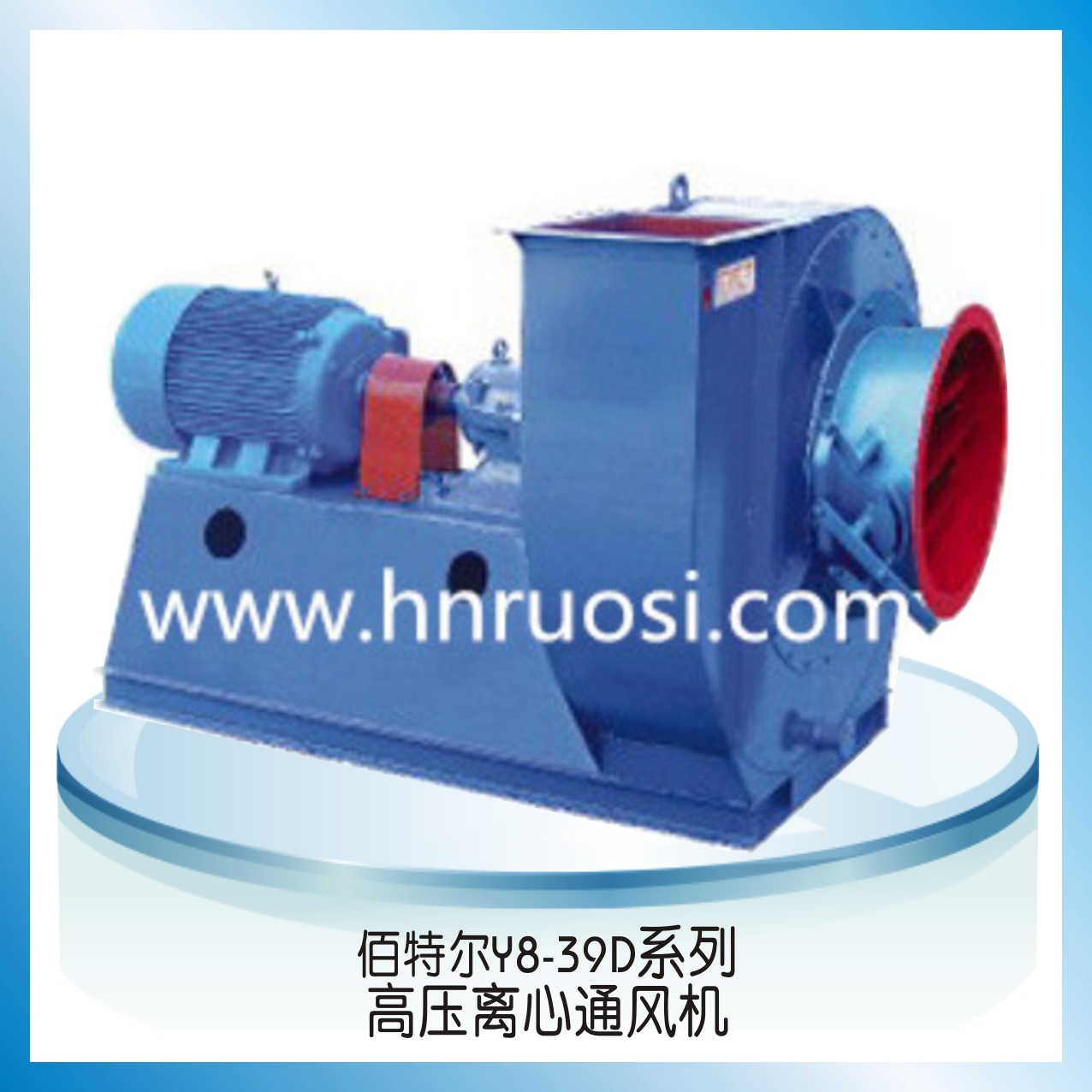

Y8-39型锅炉离心引风机是国内最新型的一种高效节能风机，它广泛适用于燃用各种煤质并配有除尘装置的（1～35T/h）工业锅炉配套而设计的。该风机具有效率高，高效区工作范围宽广，运行经济，平稳可靠，噪声低等优点。该引风机输送的介质为烟气，输送最高温度不得超过250℃，引风机进口前必须配置除尘效率不低于85%的除尘装置，利于提高引风机的使用寿命。
2、风机的结构
风机主要由叶轮、进风口、机壳、传动组调节门等部件组成。1)叶轮材料为Q345(16Mn)，长短相间前向弯曲叶片。.经过动、静平衡校正，因此运转平稳。2)机壳用钢板焊接成蜗形壳整体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。3)进风口制成收剑式流线型整体结构。用螺栓与前盖板组固定。4)传动部分由主轴、水冷轴承箱、联轴器等组成。主轴由优质钢制成，采用滚动轴承，轴承箱有整体是和部分式两种形式。No.4～No。6.3 采用整体式轴承箱；No.7.1～No16 采用部分式轴承箱。两种轴承箱上均需通冷水。耗水量因工作温度和环境温度的不同而异，一般按0.5～1m3/h/。5)调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。调节范围由900（全闭）到00(全开)。调节门的扳把位置从进风口方向看，在右侧对旋转风机扳把从下徃上推是全闭到全开方向；对左旋转风机，扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须很好地润滑，润滑脂采用高温(260℃)膨润土脂，使风机在高温运转时仍能保证润滑作用。
3、风机的型式
通风机制成顺时针旋转或逆时针旋转两种形式。从传动部正视风机，如叶轮按顺时针方向旋转，称为顺时针旋转风机。以顺时针表示；叶轮逆时针旋转，称为逆时针转风机，以逆时针表示。风机的出口位置，以机壳的出口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0°、45°、90°、135°、180°、225°共6 种角度。
4、风机的性能
机号（NO） | 功率（kw） | 转速（r/min） | 流量（m³/h） | 全压（Pa） |
4D | 4 | 2900 | 3242-3846 | 2039-2049 |
5.5 | 2900 | 4451-5660 | 2030-1882 | |
4.5D | 7.5 | 2900 | 4613-5477 | 2579-2589 |
11 | 2930 | 6338-8059 | 2569-2392 | |
5D | 11 | 2930 | 6332 | 3187 |
15 | 2930 | 7513-8693 | 3197-3167 | |
18.5 | 2930 | 9874-11055 | 3079-2951 | |
5.6D | 18.5 | 2930 | 8896 | 4001 |
30 | 2950 | 12214-15531 | 3971-3707 | |
6.3D | 5.5 | 1450 | 6333-8695 | 1265-1255 |
7.5 | 1450 | 9876-11057 | 1216-1167 | |
55 | 2970 | 17391-22114 | 5031-4687 | |
7.1D | 11 | 1450 | 9066-14136 | 1647-1608 |
15 | 1450 | 15827-19207 | 1539-1333 | |
8D | 18.5 | 1450 | 12969-17805 | 2088-2098 |
30 | 1470 | 25059-27477 | 1833-1696 | |
9D | 30 | 1470 | 18465-21908 | 2647-2716 |
45 | 1480 | 32237-39122 | 2471-2147 | |
10D | 55 | 1480 | 25330-34775 | 3265-3422 |
90 | 1480 | 48943-53666 | 3180-2922 | |
11.2D | 90 | 1480 | 35587-42222 | 4099-4275 |
30 | 980 | 23561-32346 | 1794-1882 | |
37 | 980 | 36739-41132 | 1833-1784 | |
45 | 980 | 45525-49918 | 1706-1608 | |
12.5D | 45 | 980 | 32754-38861 | 2235-2334 |
75 | 990 | 57182-69395 | 2226-2000 | |
22 | 730 | 24907-34194 | 1294-1353 | |
14D | 75 | 990 | 46018-54597 | 2804-2932 |
110 | 990 | 71757-80336 | 2873-2785 | |
37 | 740 | 34993-48041 | 1618-1706 | |
55 | 740 | 61089-74137 | 1608-1451 | |
16D | 75 | 740 | 61973-71711 | 2206-2216 |
110 | 740 | 91189-110666 | 2108-1892 |
