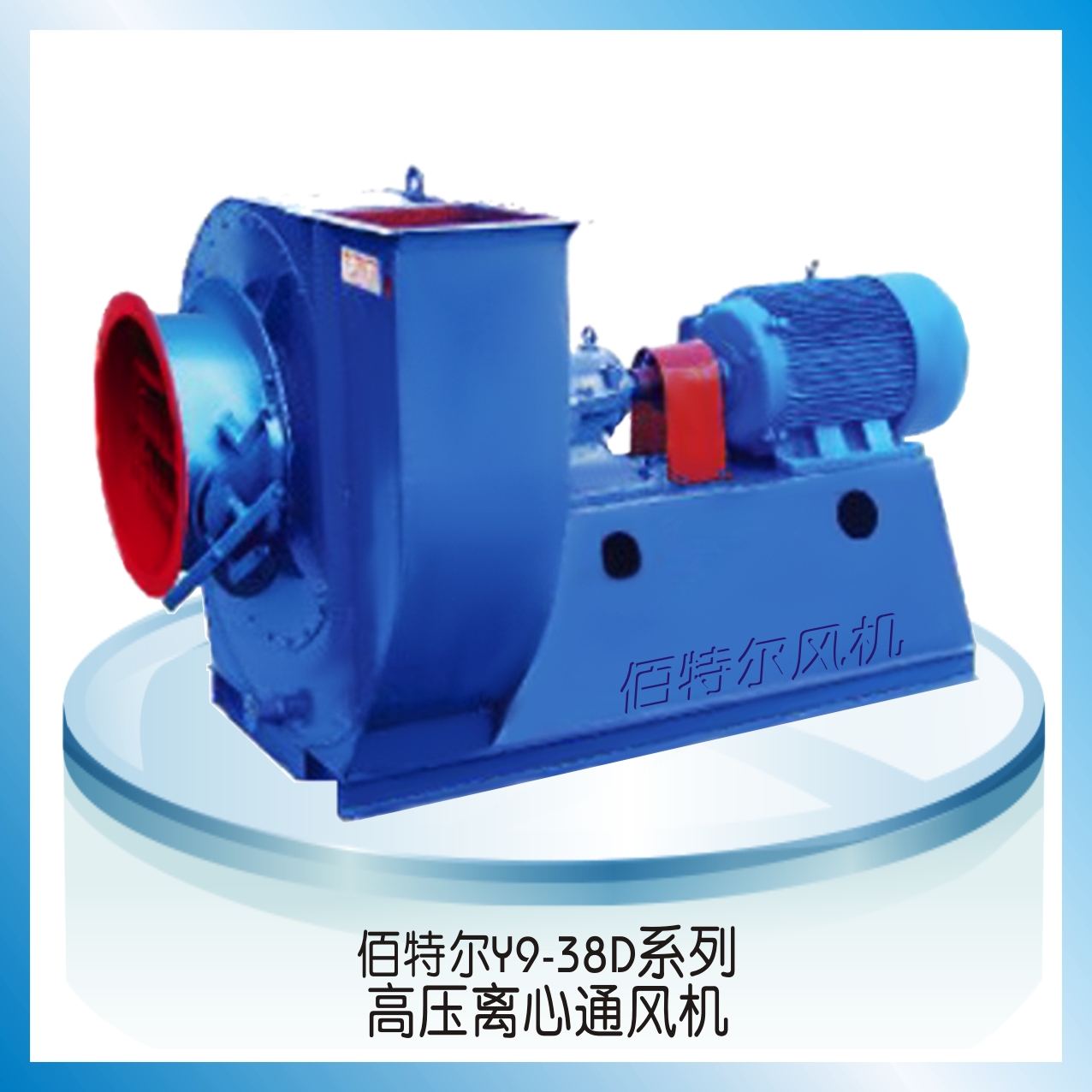

Y9-38D系列高压离心风机
简要描述:本系列风机适合于配合有省煤器(预热器)和消烟除尘装置的0.5-35T/H工业锅炉选用。凡进气条件相近,性能有适应者均可选用,但最高进气温度不得超过250°C.
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

  Y9-38型、Y8-39型锅炉离心引风机是国内最新型的一种高效节能风机,它广泛适用于燃用各种煤质并配有除尘装置的(1~35T/h)工业锅炉配套而设计的。该风机具有效率高,高效区工作范围宽广,运行经济,平稳可靠,噪声低等优点。该引风机输送的介质为烟气,输送最高温度不得超过250℃,引风机进口前必须配置除尘效率不低于85%的除尘装置,利于提高引风机的使用寿命。

2、风机的结构

  风机主要由叶轮、进风口、机壳、传动组调节门等部件组成。1)叶轮材料为Q345(16Mn),长短相间前向弯曲叶片。.经过动、静平衡校正,因此运转平稳。2)机壳用钢板焊接成蜗形壳整体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰,保证叶轮的平衡性和气动性能。3)进风口制成收剑式流线型整体结构。用螺栓与前盖板组固定。4)传动部分由主轴、水冷轴承箱、联轴器等组成。主轴由优质钢制成,采用滚动轴承,轴承箱有整体是和部分式两种形式。No.4~No。6.3 采用整体式轴承箱;No.7.1~No16 采用部分式轴承箱。两种轴承箱上均需通冷水。耗水量因工作温度和环境温度的不同而异,一般按0.5~1m3/h/。5)调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形,轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由900(全闭)到00(全开)。调节门的扳把位置从进风口方向看,在右侧对旋转风机扳把从下徃上推是全闭到全开方向;对左旋转风机,扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑,润滑脂采用高温(260℃)膨润土脂,使风机在高温运转时仍能保证润滑作用。

3、风机的型式

  通风机制成顺时针旋转或逆时针旋转两种形式。从传动部正视风机,如叶轮按顺时针方向旋转,称为顺时针旋转风机。以顺时针表示;叶轮逆时针旋转,称为逆时针转风机,以逆时针表示。风机的出口位置,以机壳的出口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0°、45°、90°、135°、180°、225°共6 种角度。

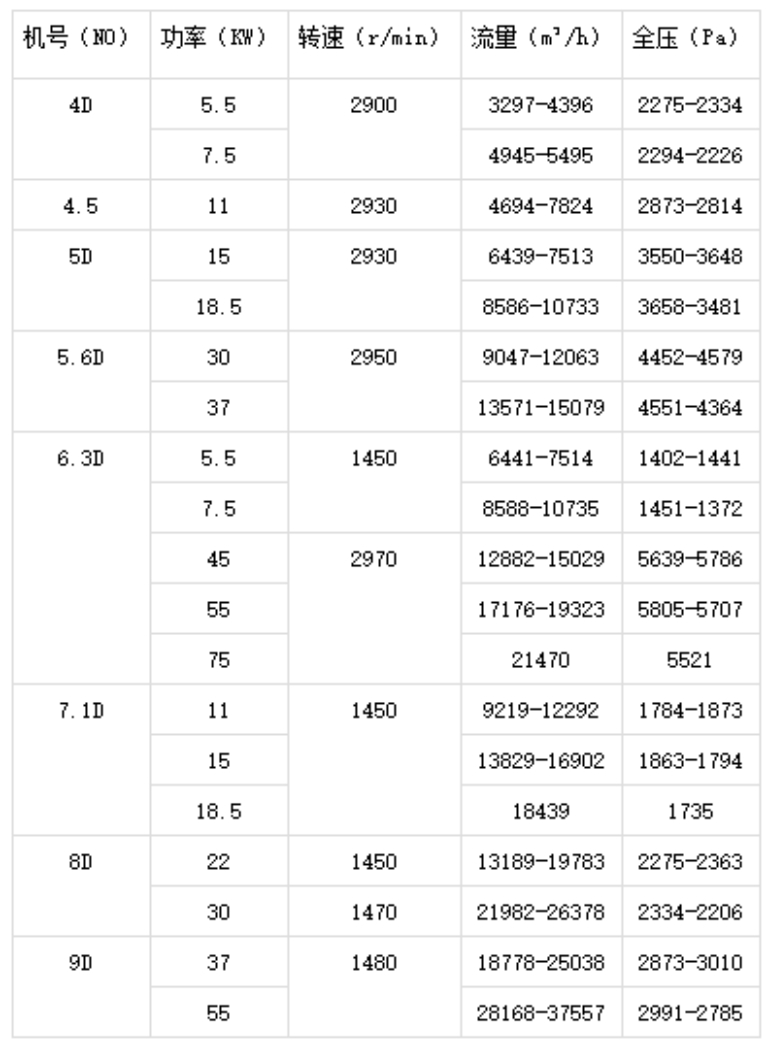

4、风机的性能

机号(NO)

功率(KW)

转速(r/min)

流量(m³/h)

全压(Pa)

4D

5.5

2900

3297-4396

2275-2334

7.5

4945-5495

2294-2226

4.5

11

2930

4694-7824

2873-2814

5D

15

2930

6439-7513

3550-3648

18.5

8586-10733

3658-3481

5.6D

30

2950

9047-12063

4452-4579

37

13571-15079

4551-4364

6.3D

5.5

1450

6441-7514

1402-1441

7.5

8588-10735

1451-1372

45

2970

12882-15029

5639-5786

55

17176-19323

5805-5707

75

21470

5521

7.1D

11

1450

9219-12292

1784-1873

15

13829-16902

1863-1794

18.5

18439

1735

8D

22

1450

13189-19783

2275-2363

30

1470

21982-26378

2334-2206

9D

37

1480

18778-25038

2873-3010

55

28168-37557

2991-2785
