1、风机的用途
9-19/9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，最高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。

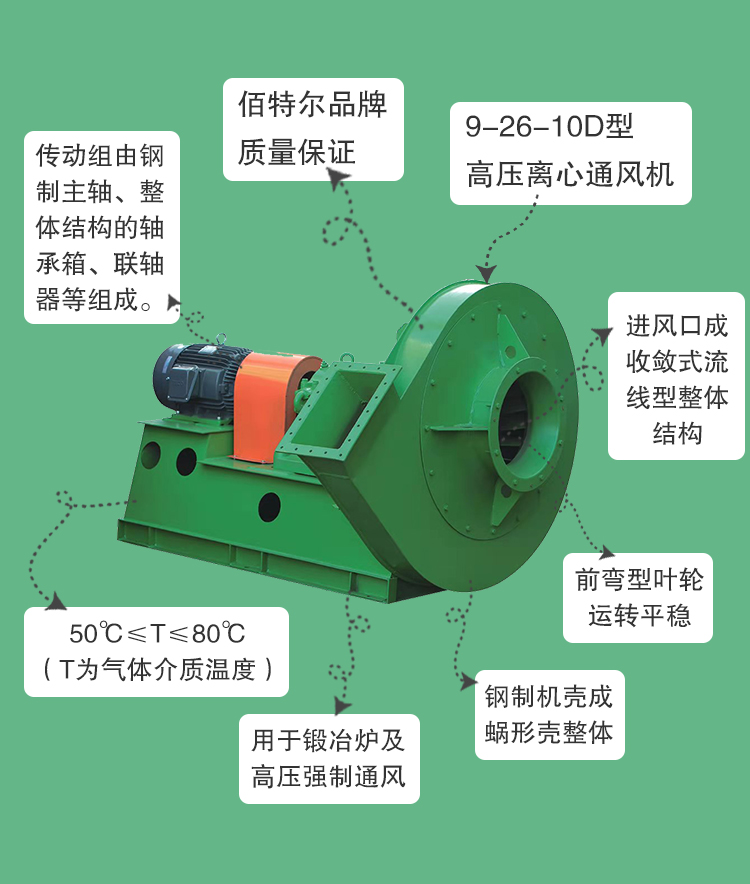

2、风机的结构
9－26型高压离心通风机主要由叶轮、机壳、进风口、支架等组成。（1）叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳.（2）机壳：用普通钢板焊接成蜗形壳整体。（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。
3、风机的型式
风机通常制成右旋和左旋两种型式。 (5)风机的出口位置以机壳的出口角度表示，“左”、“右”,风机机壳制成0度、45度、90度、135度、180度、225度。
4、风机的性能
机号（NO） | 功率（KW） | 转速 | 流量（m³/h） | 全压（Pa） |
7.1D | 75 | 2970 | 12292-14643 | 12427-12078 |
110 | 2980 | 15826-19360 | 11776-10635 | |
8D | 132 | 2980 | 17584-20947 | 15955-15504 |
200 | 2980 | 22640-27696 | 15112-13634 | |
30 | 1470 | 13001-13848 | 3421-3294 | |
18.5 | 1450 | 8792-12166 | 3834-3529 | |
9D | 45 | 1480 | 16118-19717 | 4620-4181 |
30 | 1470 | 12518-14913 | 4869-4736 | |
10D | 75 | 1480 | 23612-30052 | 5761-5065 |
55 | 1480 | 17172-21465 | 6143-5920 | |
11.2D | 132 | 1490 | 39205-42221 | 6691-6382 |
110 | 1480 | 24126-36189 | 7747-7009 | |
37 | 980 | 23959-27953 | 3031-2763 | |
30 | 980 | 15973-21963 | 3346-3140 | |
12.5D | 250 | 1490 | 46117-58695 | 9103-7993 |
160 | 1490 | 33540-41925 | 9713-9356 | |
75 | 990 | 33309-38860 | 3785-3450 | |
45 | 980 | 22206-30533 | 4179-3921 | |
14D | 75 | 990 | 31197-35097 | 5262-5188 |
250 | 1490 | 47121-53011 | 12285-12109 | |
16D | 500 | 1490 | 70339-79131 | 16250-16014 |
220 | 990 | 75675-81496 | 5971-5694 |
