通风机计算说明
风机是一种用于输送气体的设备,是将电机的机械能转化为气体能量的机械设备。风机主要性能参数有风量、全压、静压、转速、轴功率、全压效率、噪声等,一般在实验室测试状态下,风机的性能参数都是在标准状况下(大气压力P=10125Pa,大气温度(t=20℃),相对湿度=中50%,空气密度-1.2kg/m’)测试与换算的,因此,在实际工况下,风机性能参数与测试参数因环境不同会存在一定的差异。

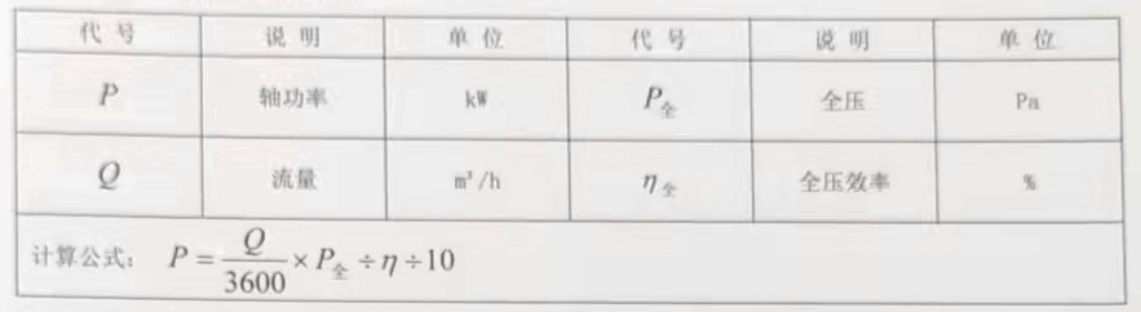

◎通风机轴功率计算公式

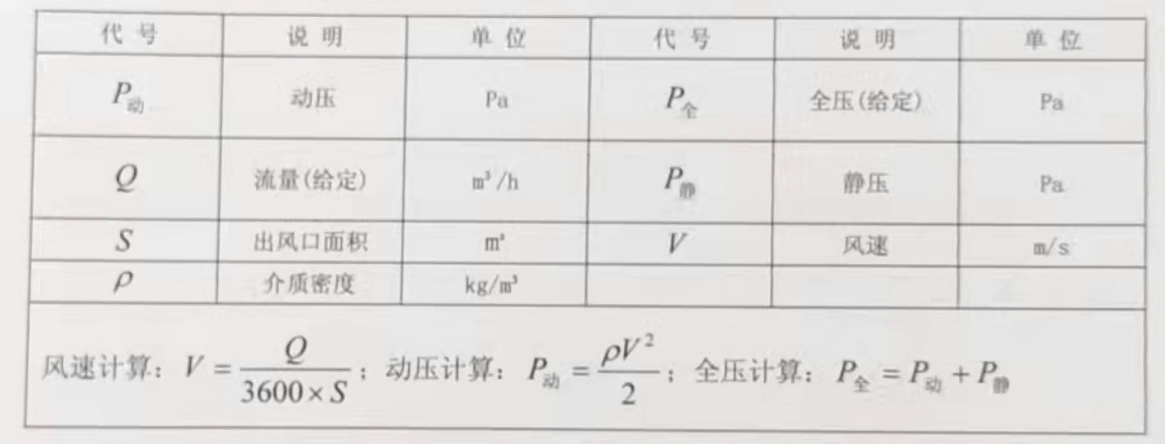

◎通风机全压、静压、动压换算

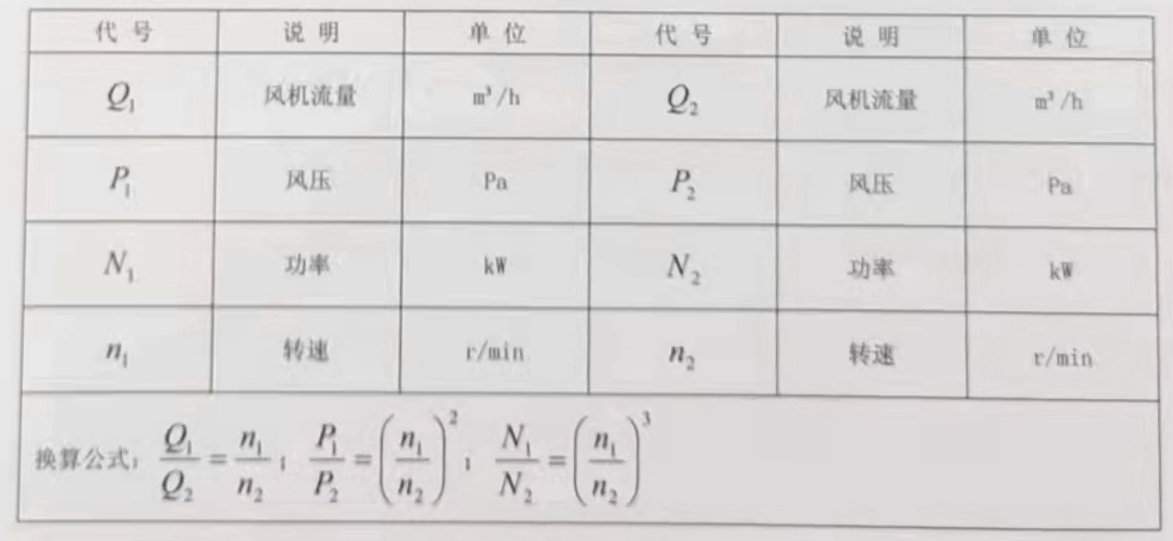

◎转速变化时,换算公式如下:
◎通风机A(dB(A))声级与比A声级(dB)的换算:
通风机噪声在最佳效率工况点的比A声级(dB)L限值如下(JB/T8690):
a)测量长度(L):当叶轮直径小于1m 时,取标准长度为1m,当叶轮直径大于1m时,
取标准长度为叶轮直径。
b)测量环境:测量场所应尽量选用除地面外无发射条件的场所,测量地点应避免背景

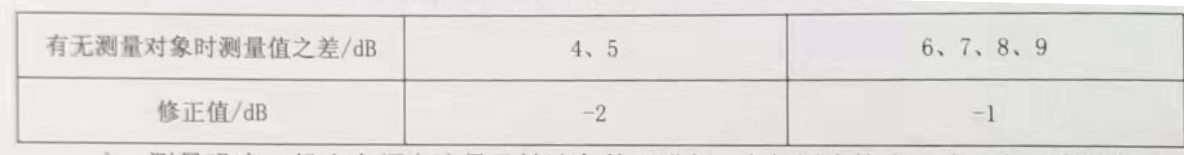

噪声影响,背景A声级与频带声压级应比被测风机至少低10dB。当两者差值为4~9dB 时,应按以下表格修正,当两者差值小于 3dB 时,不能进行噪声测量。
c)测量噪声一般应在额定流量及转速条件下进行,当与用户协商同意,也可在其他条
件下进行,但应明确记录具体运转条件,对额定流量及转速的设定允许在额定值的士5%范围内。
d)测量位置符合GB/T2888《风机和罗茨风机噪声测量方法》的规定。

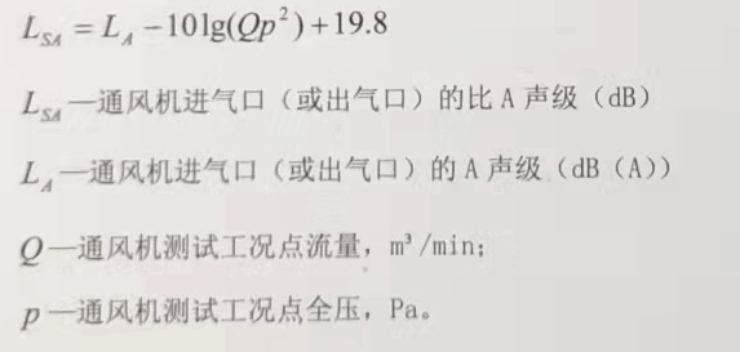

◎通风机噪声比A声级计算:
◎通风机皮带轮计算

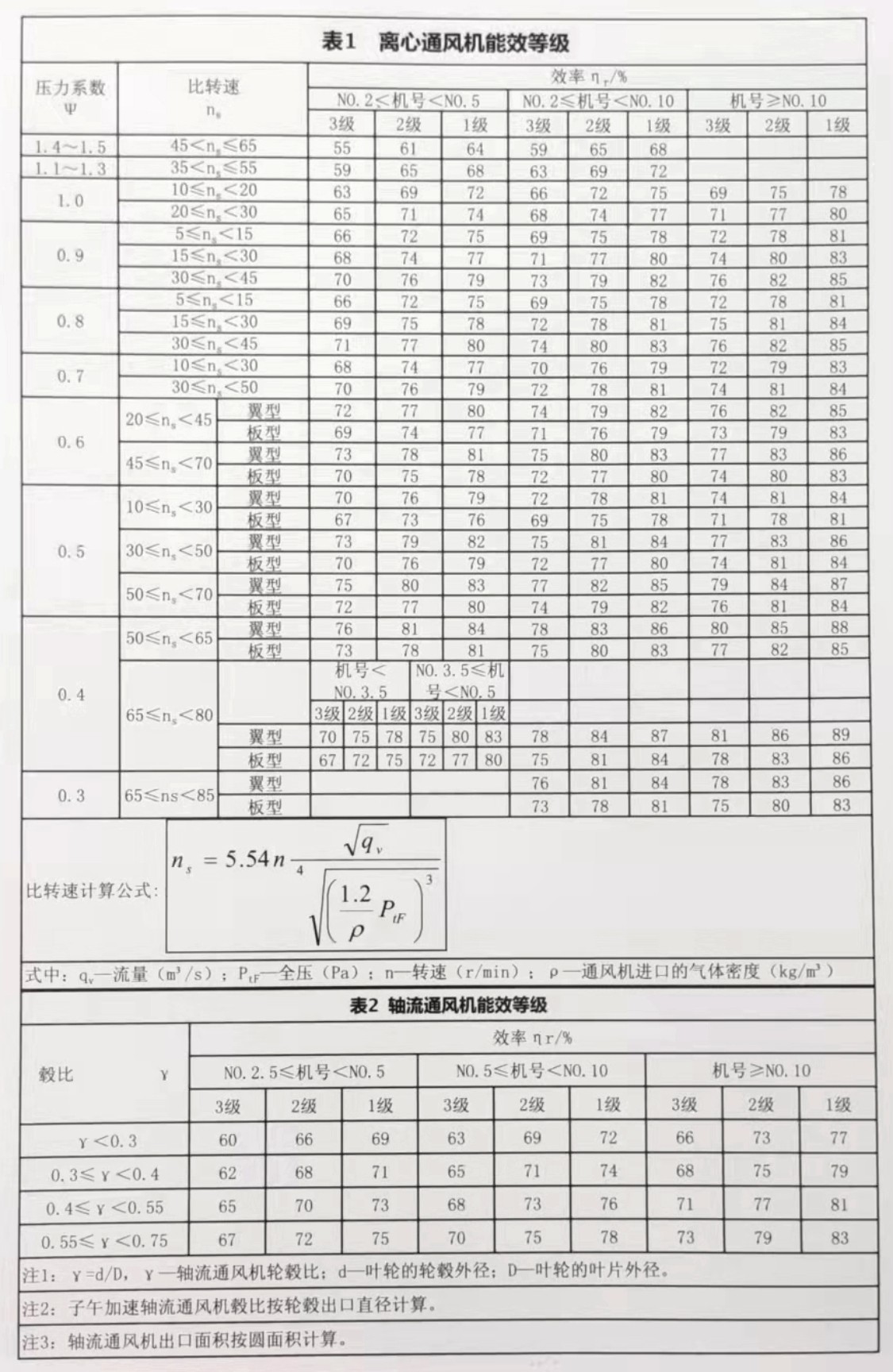

◎离心通风机/轴流通风机能效等级表
