1、风机的用途

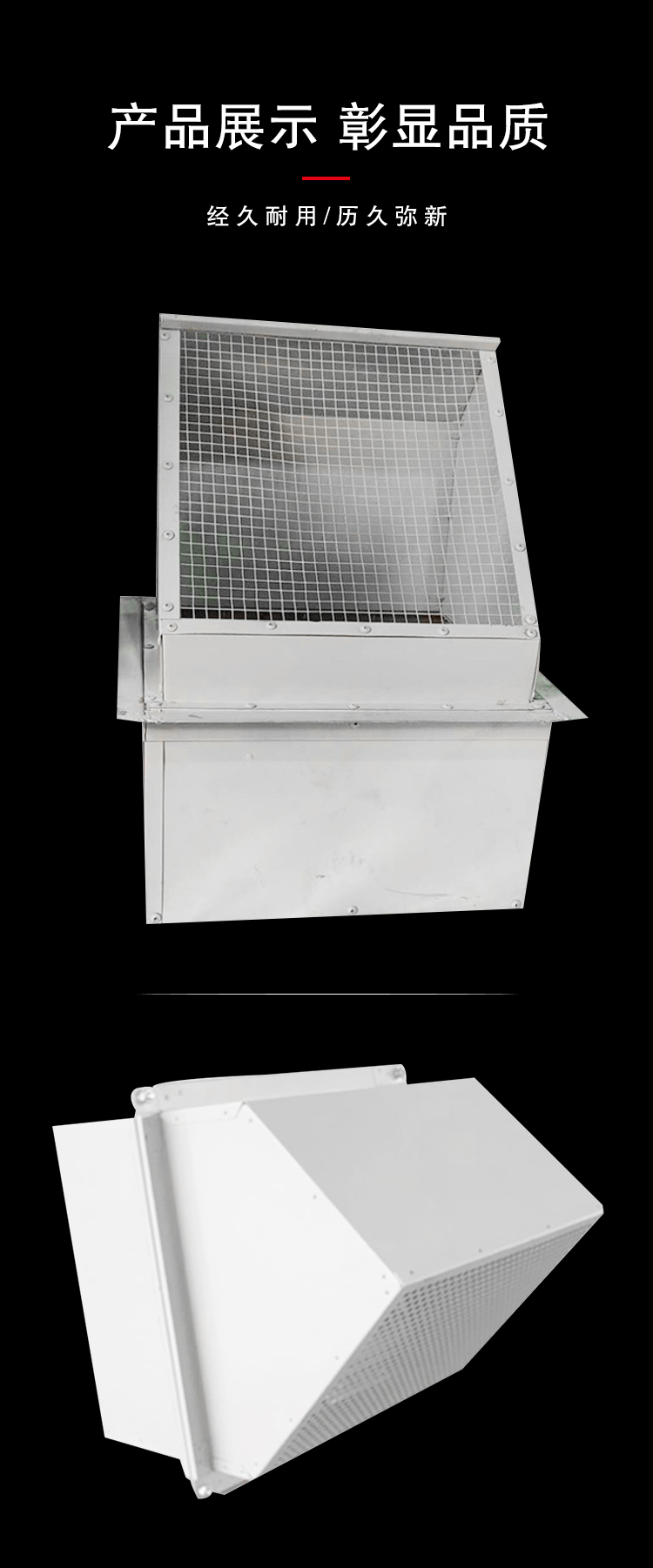

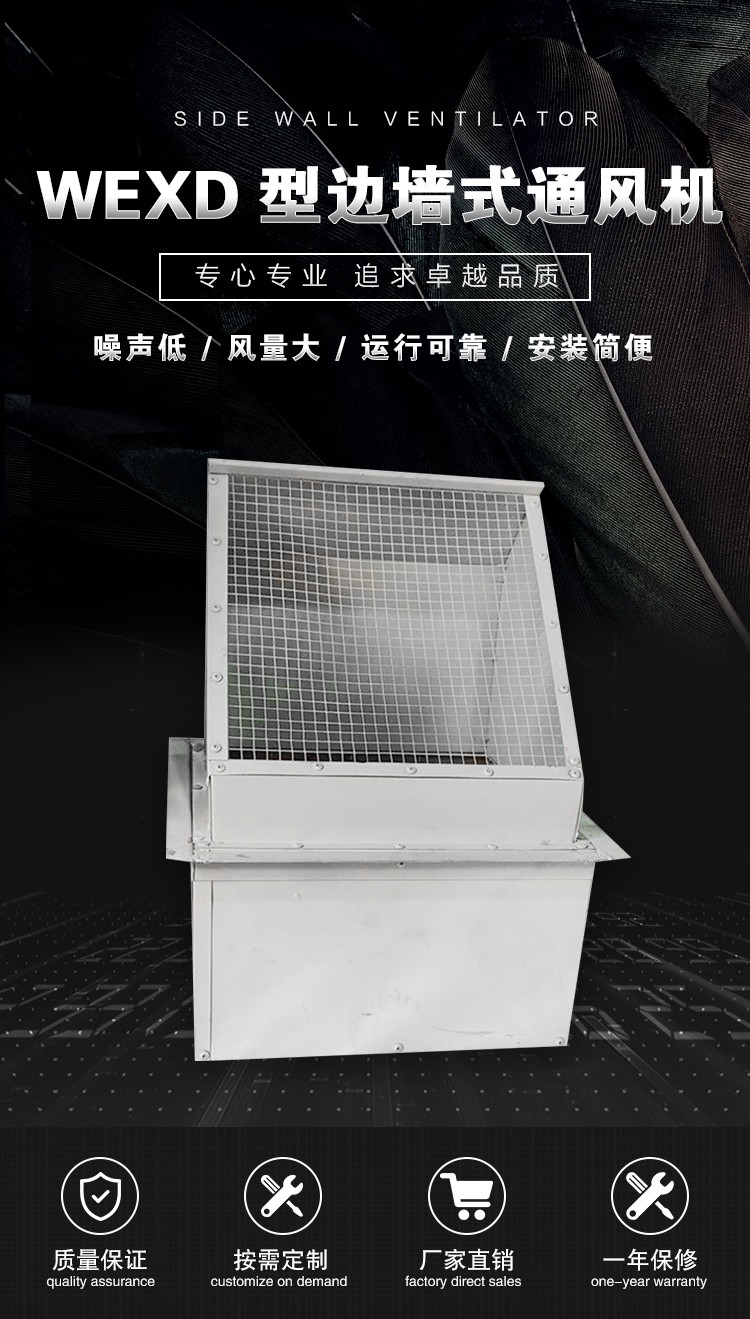

WEXD系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点。根据输送介质的要求，可制成防腐、防爆型。
2、风机的结构特点

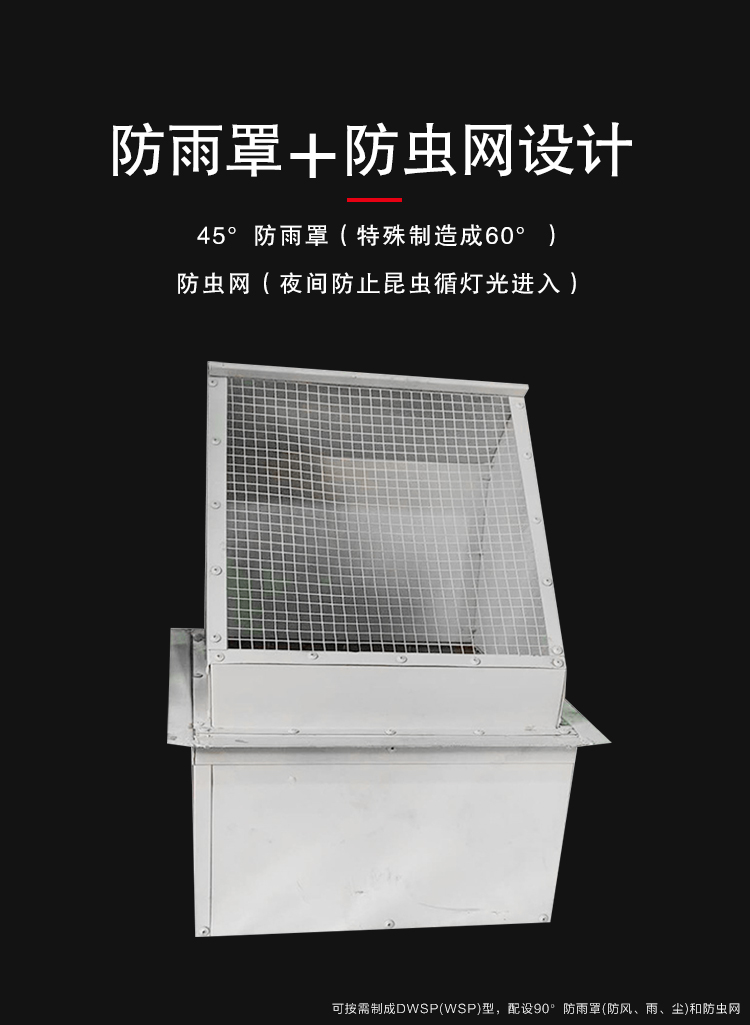

广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。WEXD(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。可按需要制成边墙送风机型号为DWSP(WSP)，配设90°防雨罩(防风、雨、尘)和防虫网（夜间可防止昆虫循灯光飞入车间）。附件选配：重力式止回风阀（可确保车间在风机不开时保持与室外隔绝），订货时注明。
3、风机的安装

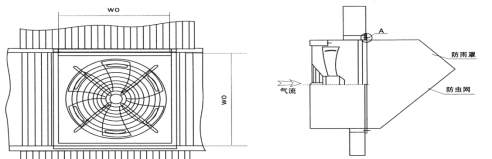

1.安装示意图

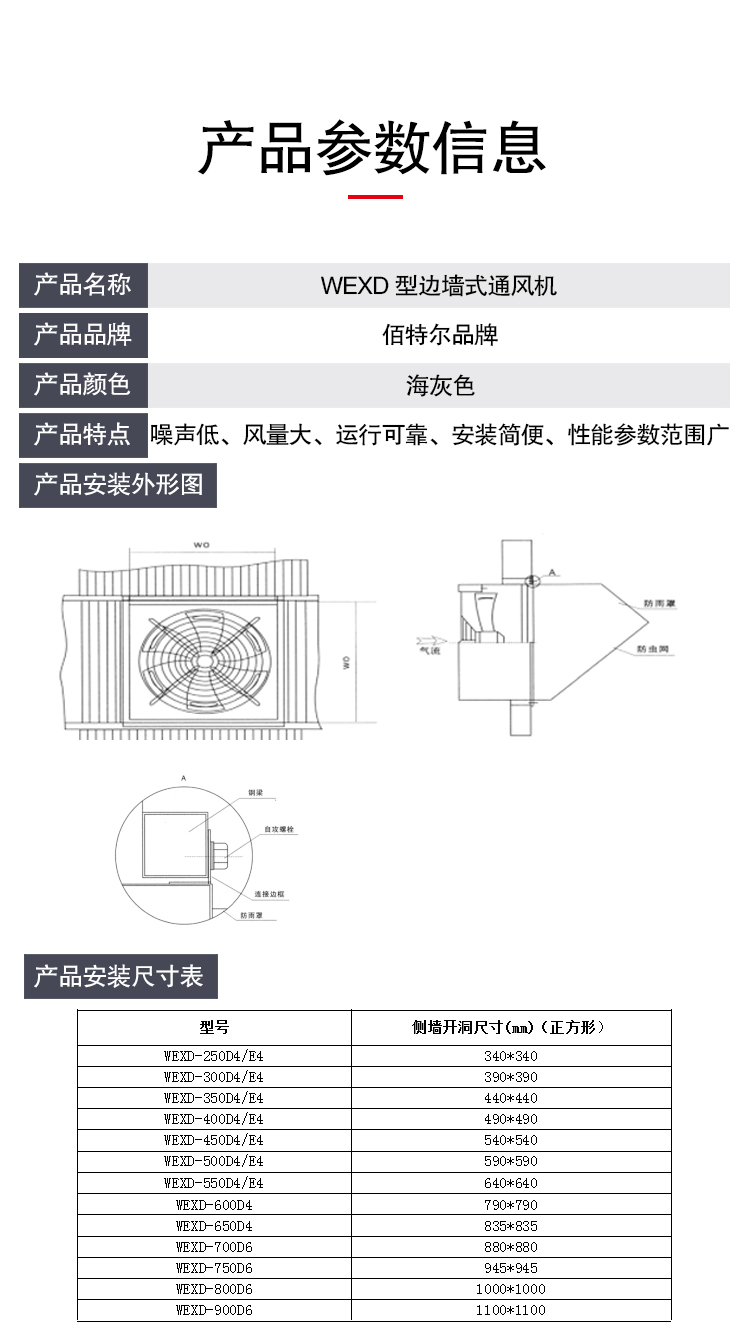

2.安装尺寸表
型号 | 侧墙开洞尺寸(mm)（正方形） |
WEXD-250D4/E4 | 340*340 |
WEXD-300D4/E4 | 390*390 |
WEXD-350D4/E4 | 440*440 |
WEXD-400D4/E4 | 490*490 |
WEXD-450D4/E4 | 540*540 |
WEXD-500D4/E4 | 590*590 |
WEXD-550D4/E4 | 640*640 |
WEXD-600D4 | 790*790 |
WEXD-650D4 | 835*835 |
WEXD-700D6 | 880*880 |
WEXD-750D6 | 945*945 |
WEXD-800D6 | 1000*1000 |
WEXD-900D6 | 1100*1100 |
4、风机的性能
风机型号 | 流量 | 静压 | 电压 | 频率 | 电机功率（W) | 电流 | 转速 | 电容 |
(m3/h) | (Pa) | (V) | (Hz) | (A) | (rpm) | （UF) | ||
WEXD-250D4 | 1700 | 50 | 380 | 50 | 60 | 0.15 | 1420 | - |
WEXD-250E4 | 1500 | 50 | 220 | 50 | 60 | 0.25 | 1350 | 2 |
WEXD-300D4 | 1800 | 50 | 380 | 50 | 80 | 0.2 | 1400 | - |
WEXD-300E4 | 1600 | 50 | 220 | 50 | 80 | 0.37 | 1380 | 3 |
WEXD-350D4 | 2800 | 50 | 380 | 50 | 125 | 0.35 | 1380 | - |
WEXD-350E4 | 2200 | 50 | 220 | 50 | 125 | 0.53 | 1360 | 4 |
WEXD-400D4 | 3800 | 50 | 380 | 50 | 180 | 0.4 | 1400 | - |
WEXD-400E4 | 3600 | 50 | 220 | 50 | 180 | 0.8 | 1400 | 6 |
WEXD-450D4 | 6500 | 50 | 380 | 50 | 250 | 0.52 | 1350 | - |
WEXD-450E4 | 6300 | 50 | 220 | 50 | 250 | 1.15 | 1360 | 8 |
WEXD-500D4 | 7800 | 50 | 380 | 50 | 370 | 0.7 | 1350 | - |
WEXD-500E4 | 7600 | 50 | 220 | 50 | 370 | 1.75 | 1200 | 10 |
WEXD-550D4 | 9300 | 50 | 380 | 50 | 550 | 1.2 | 1300 | - |
WEXD-550E4 | 8300 | 50 | 220 | 50 | 550 | 2.1 | 1180 | 10 |
WEXD-600D4 | 12500 | 100 | 380 | 50 | 750 | 1.6 | 1380 | |
WEXD-650D4 | 16500 | 100 | 380 | 50 | 1900 | 3.5 | 1350 | |
WEXD-700D6 | 13000 | 50 | 380 | 50 | 1000 | 2.3 | 920 | |
WEXD-750D6 | 16200 | 50 | 380 | 50 | 1200 | 3.2 | 910 | |
WEXD-800D6 | 23000 | 75 | 380 | 50 | 1400 | 3.4 | 940 | |
WEXD-900D6 | 25000 | 75 | 380 | 50 | 1600 | 3.2 | 940 |
