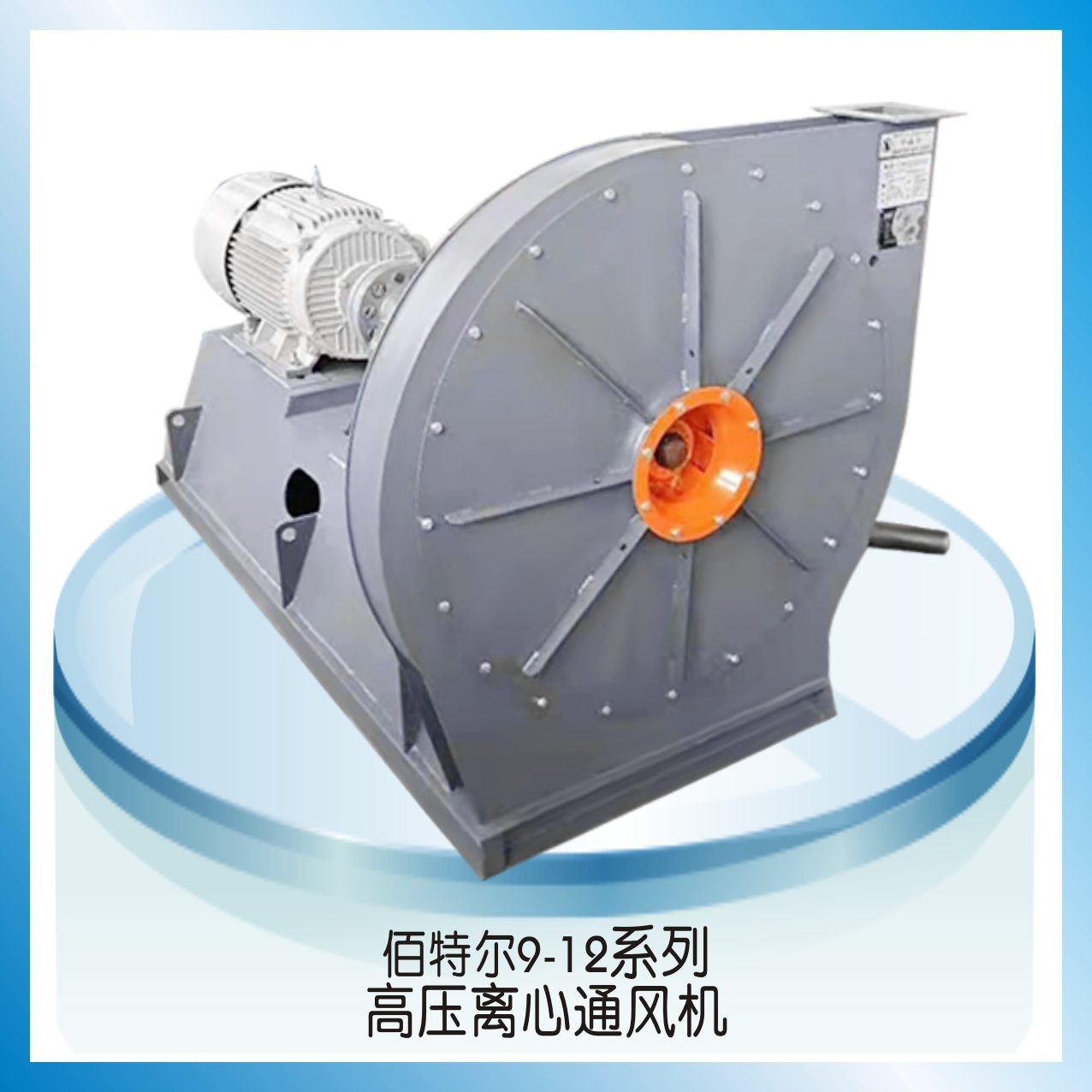

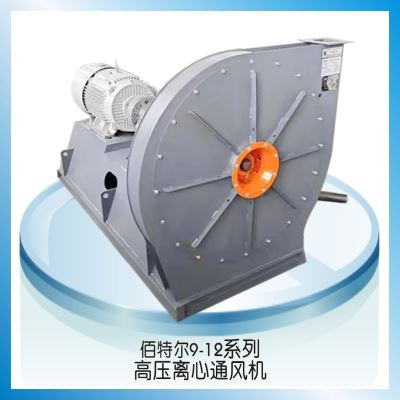

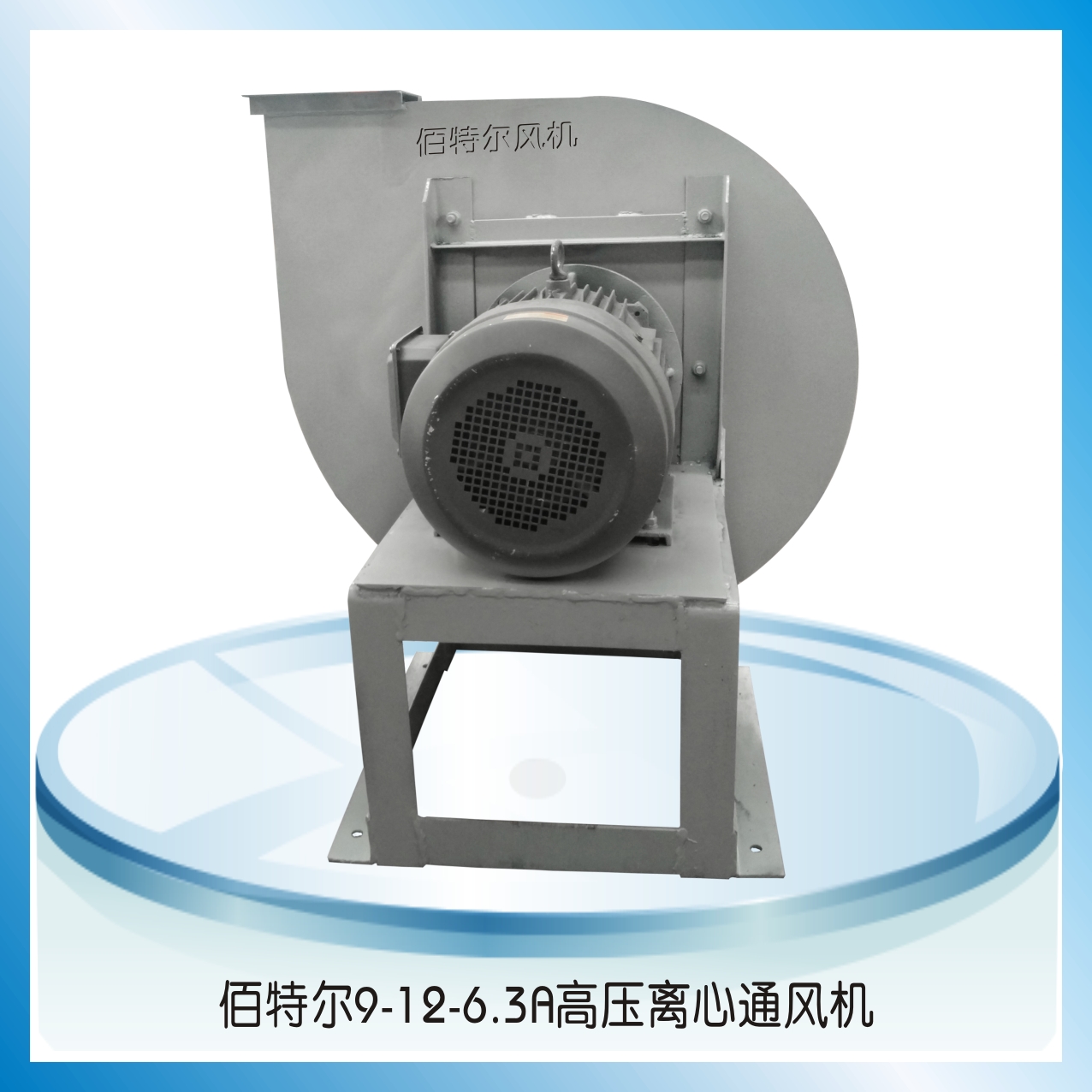

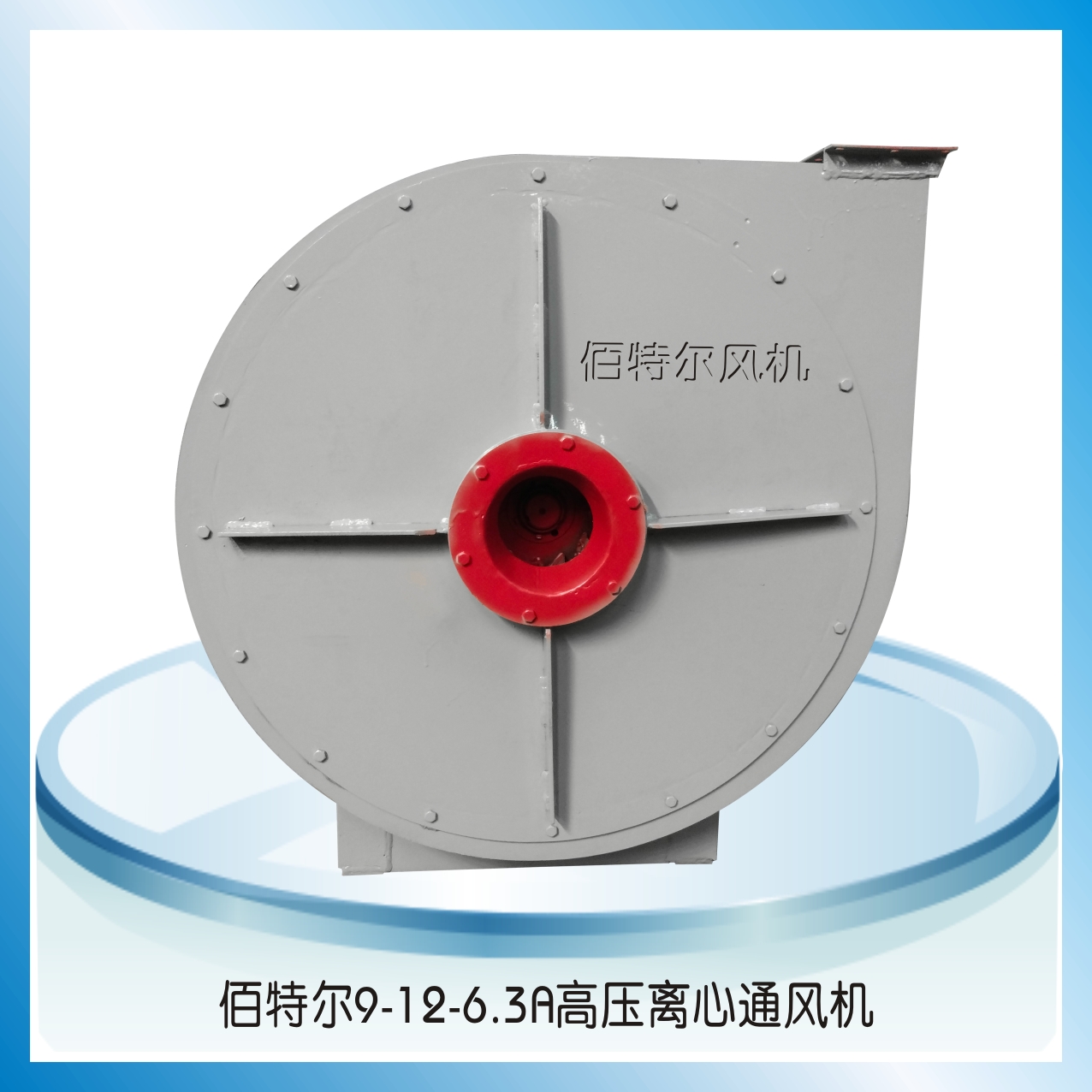

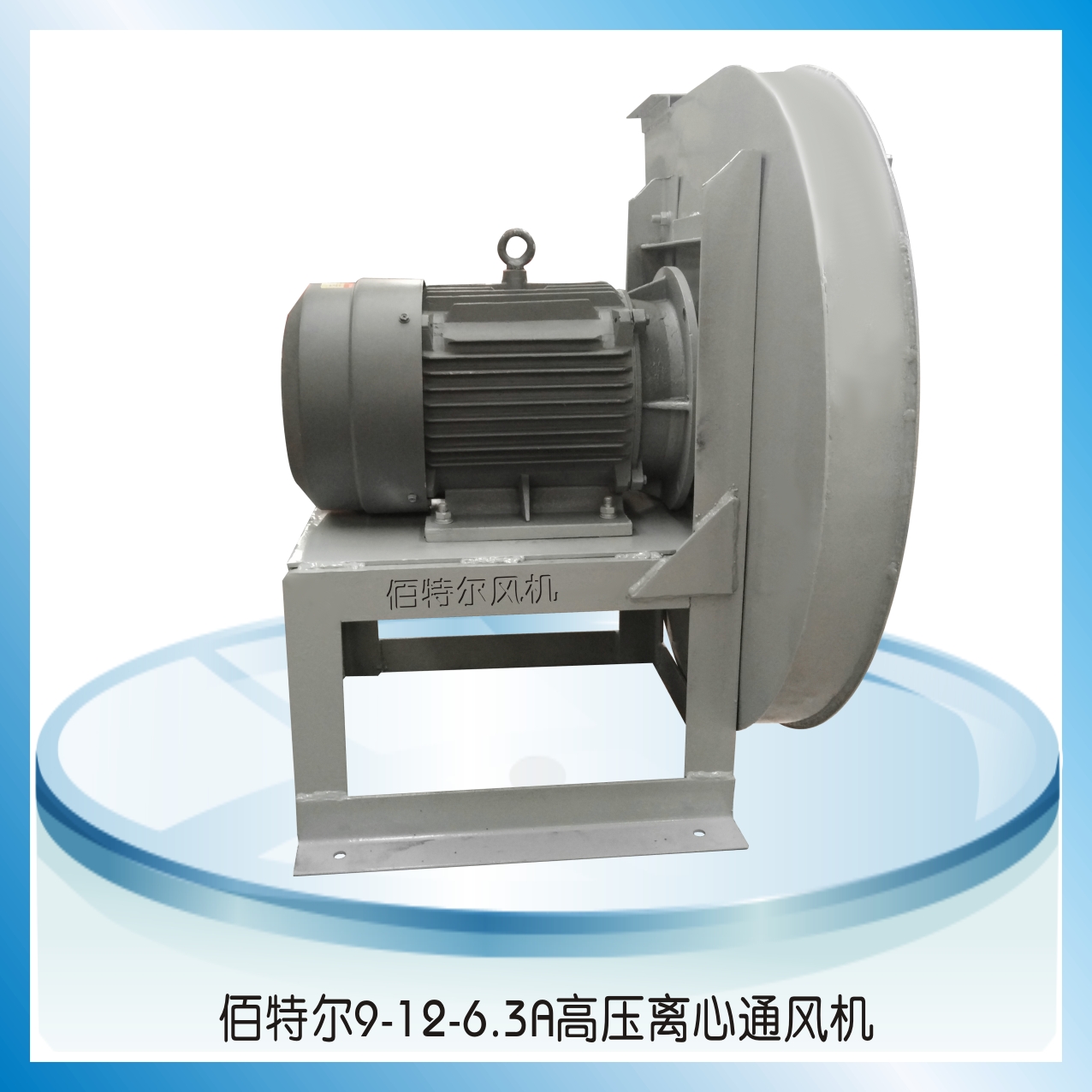

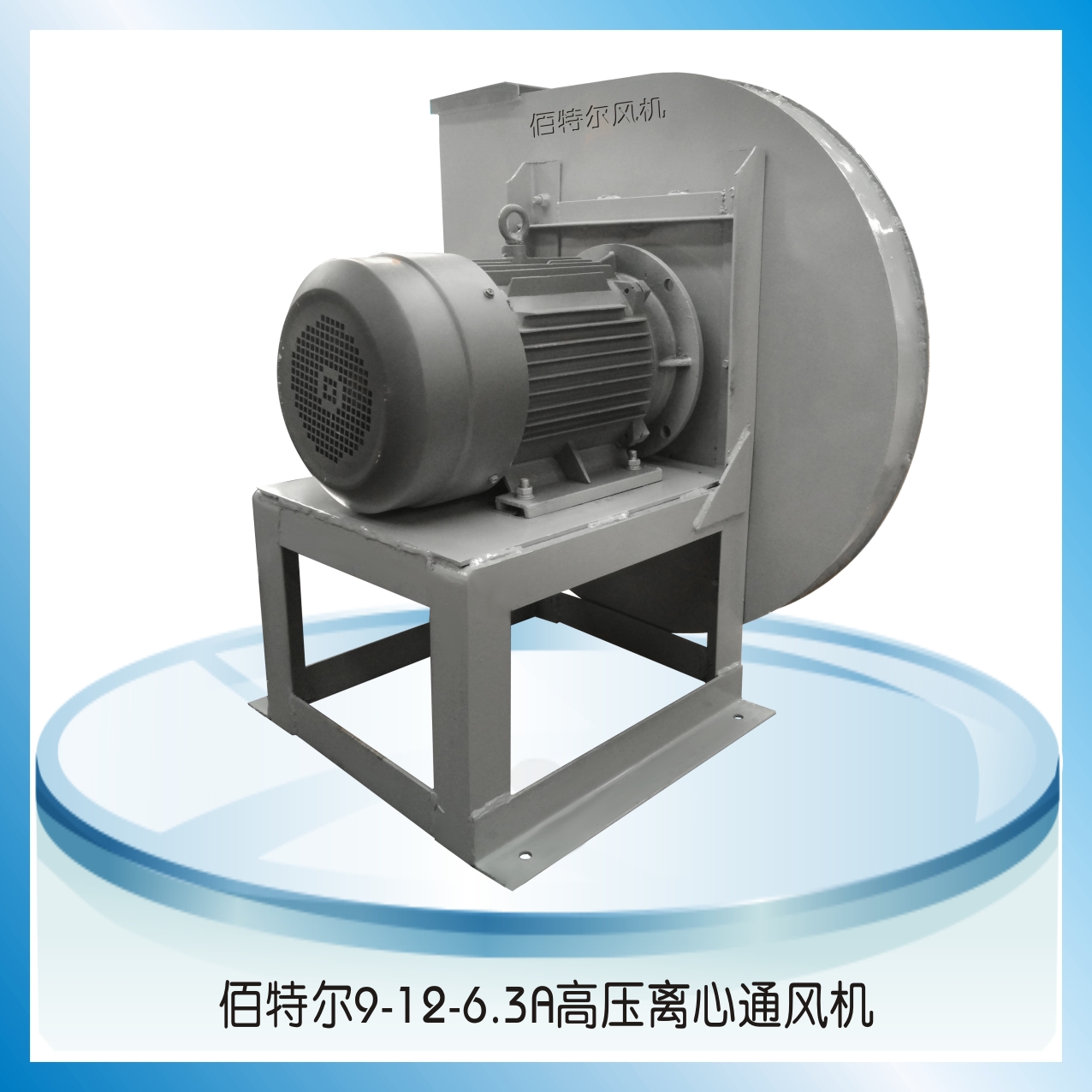

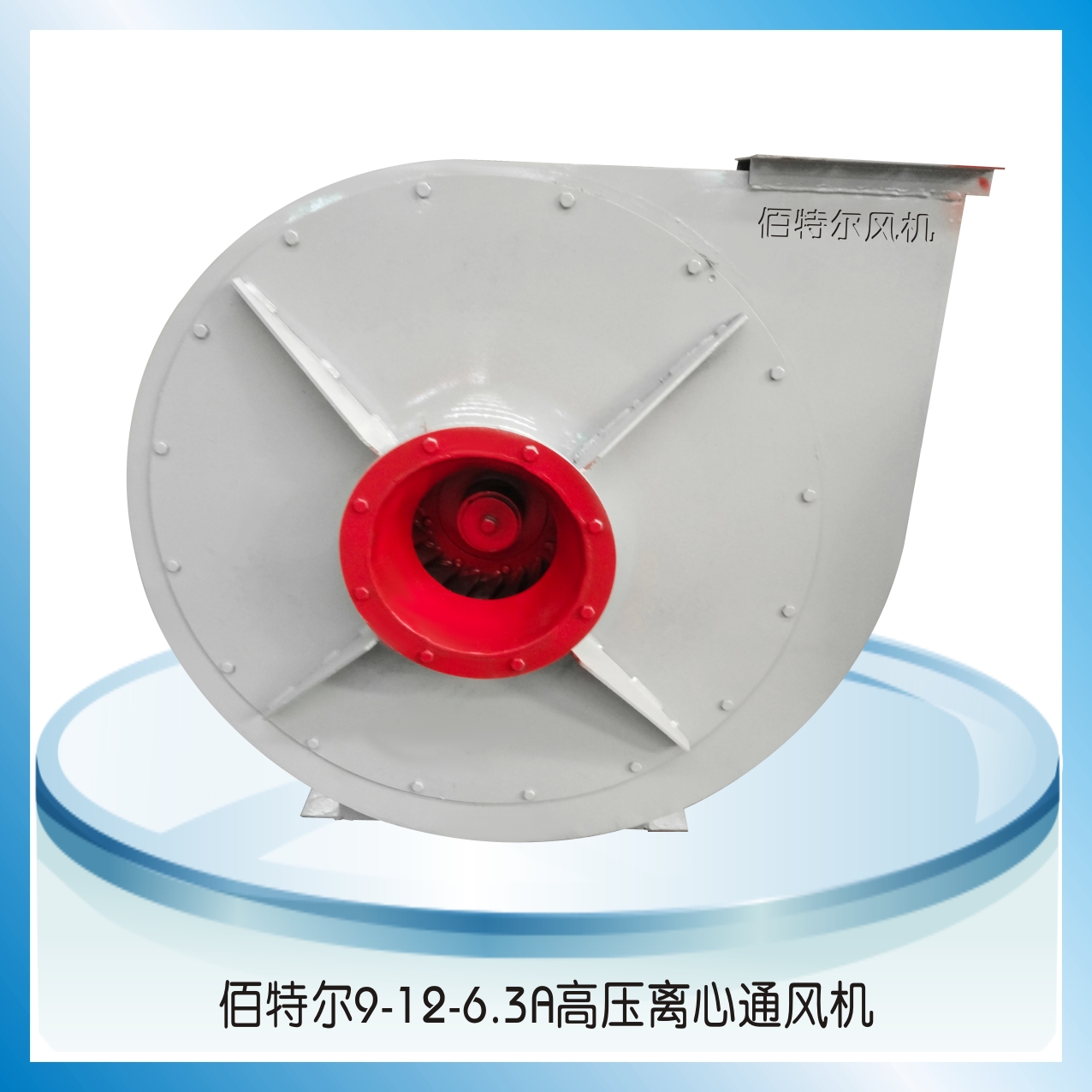

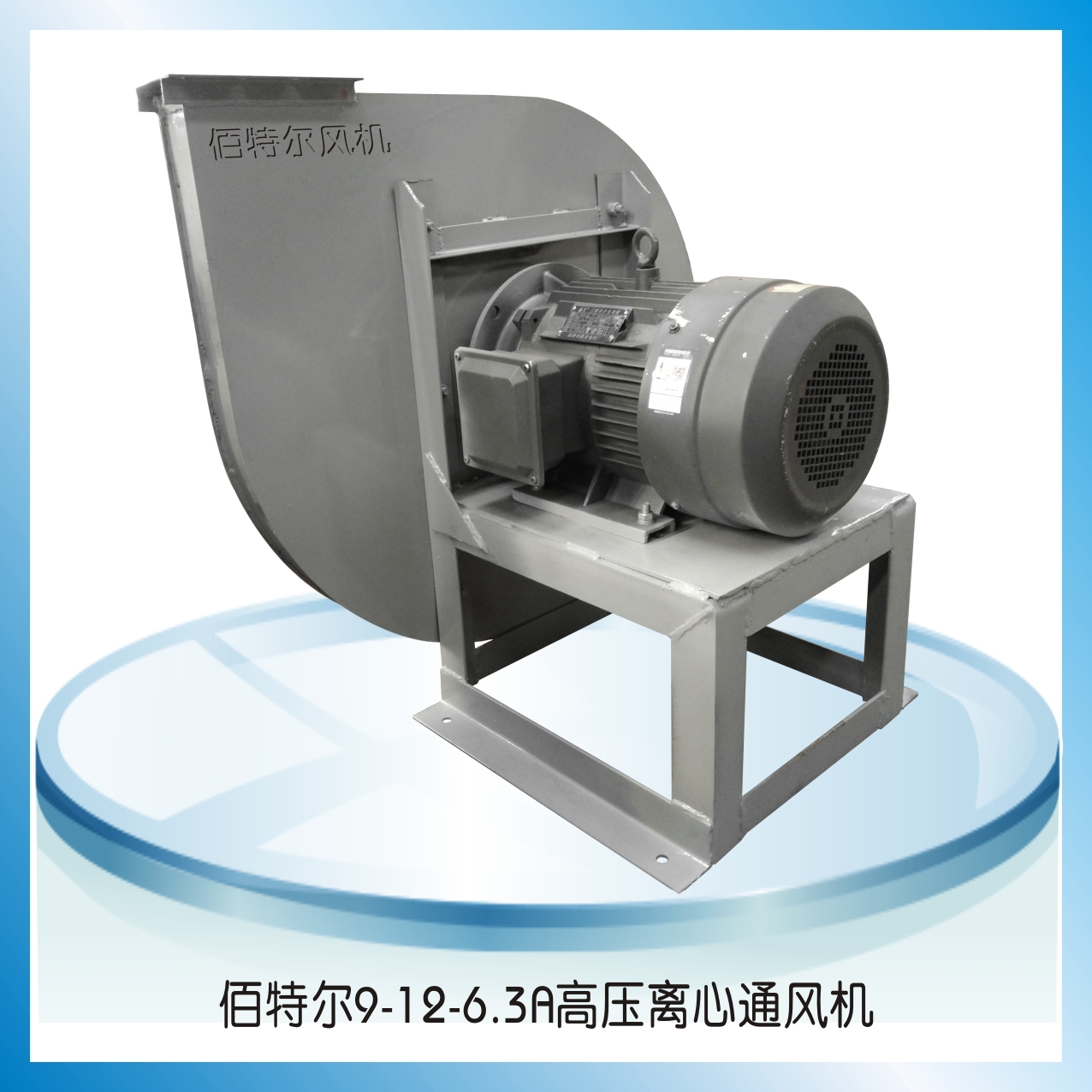

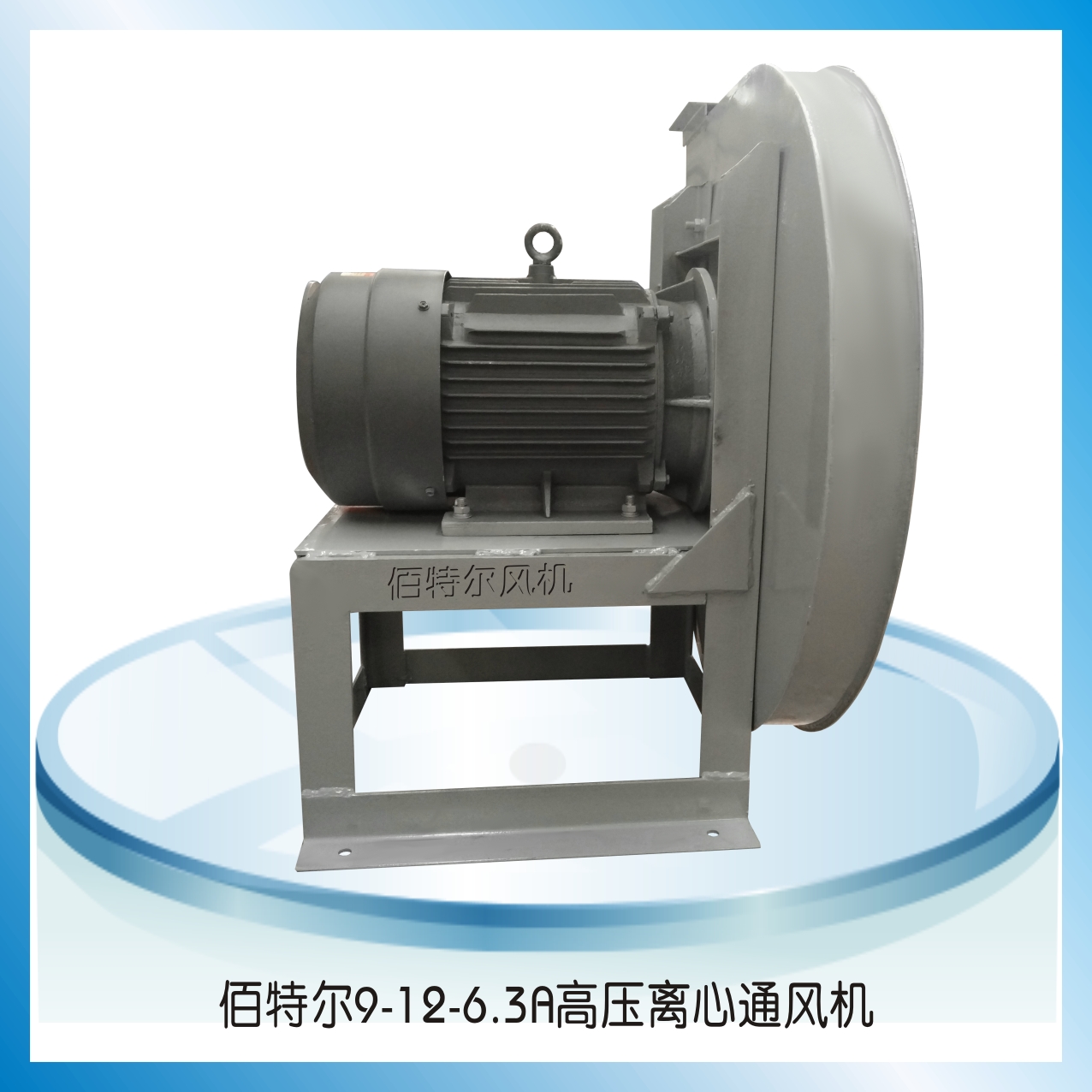

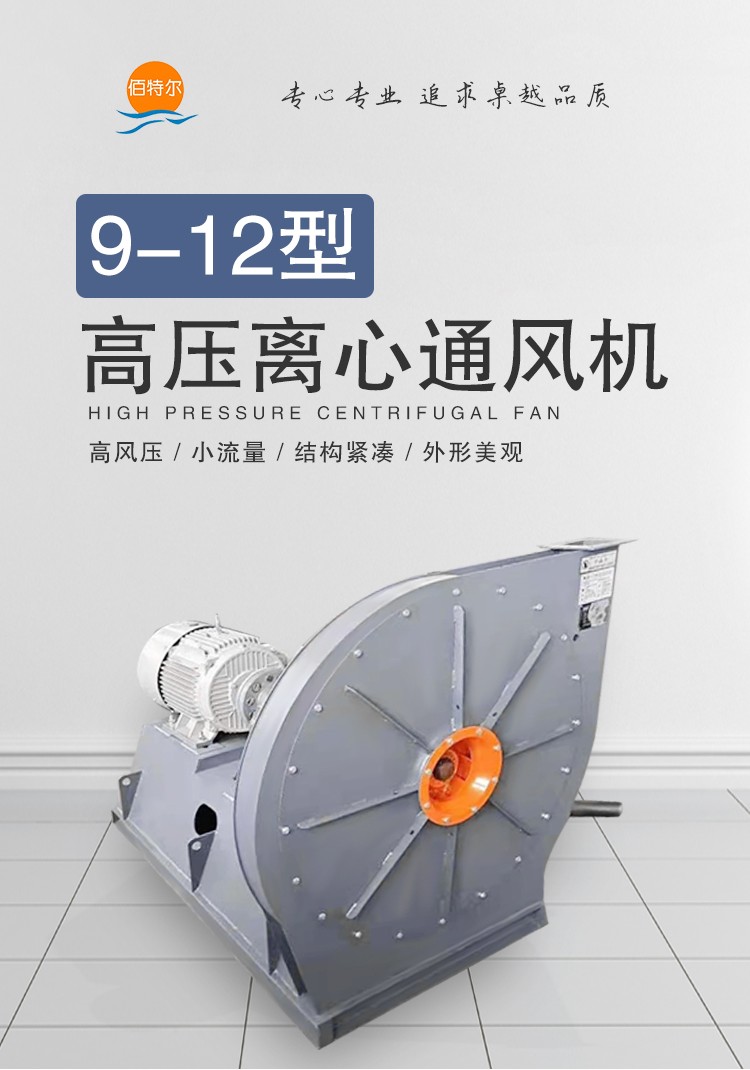

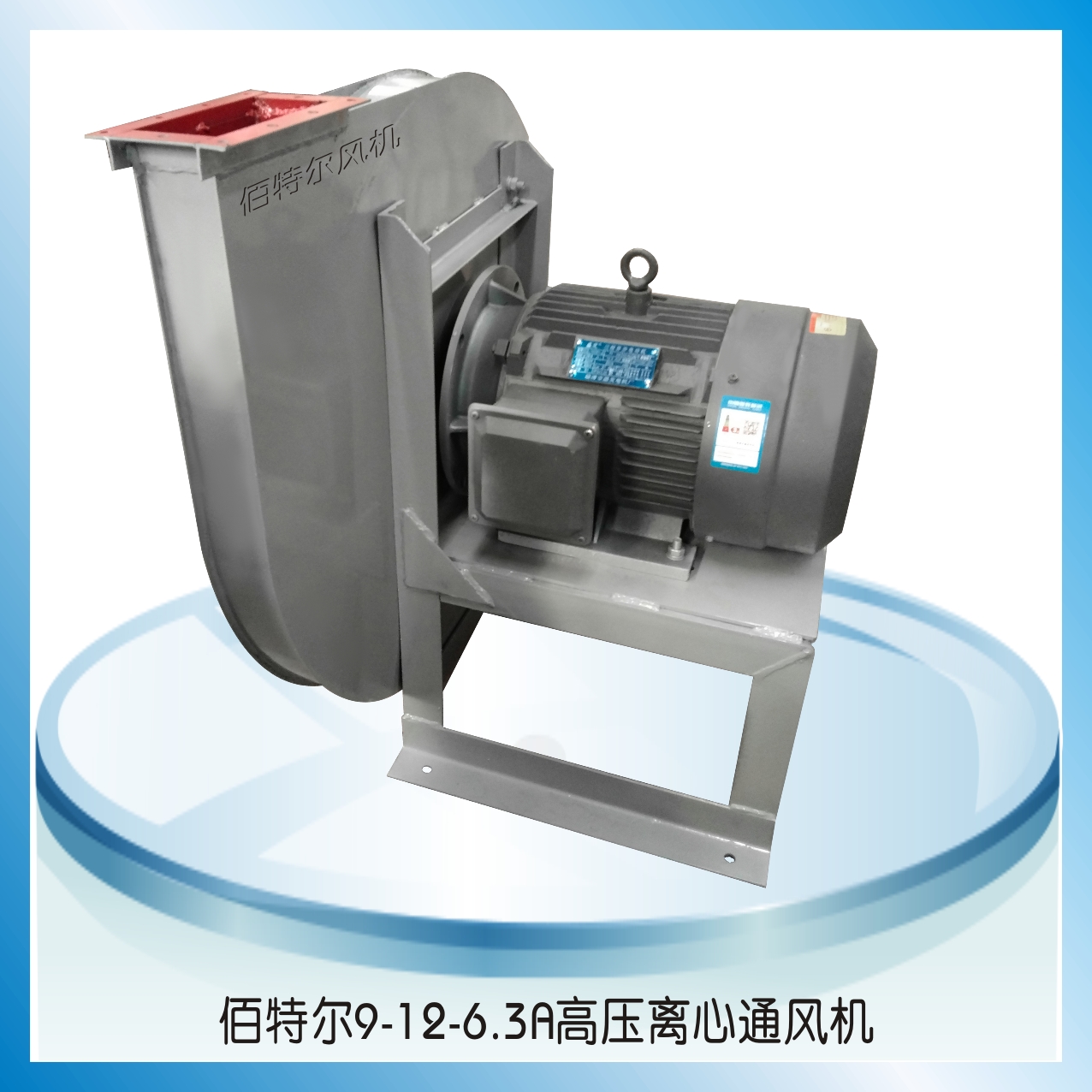

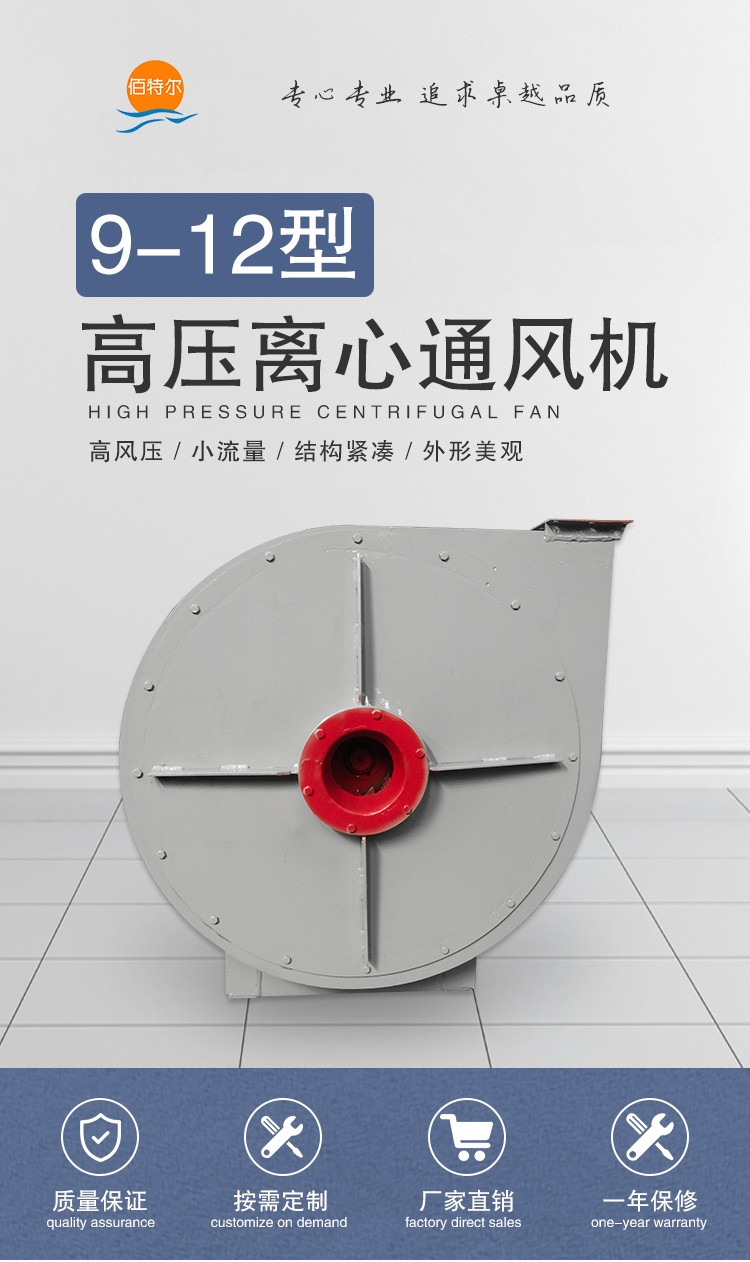

9-12系列高压离心风机

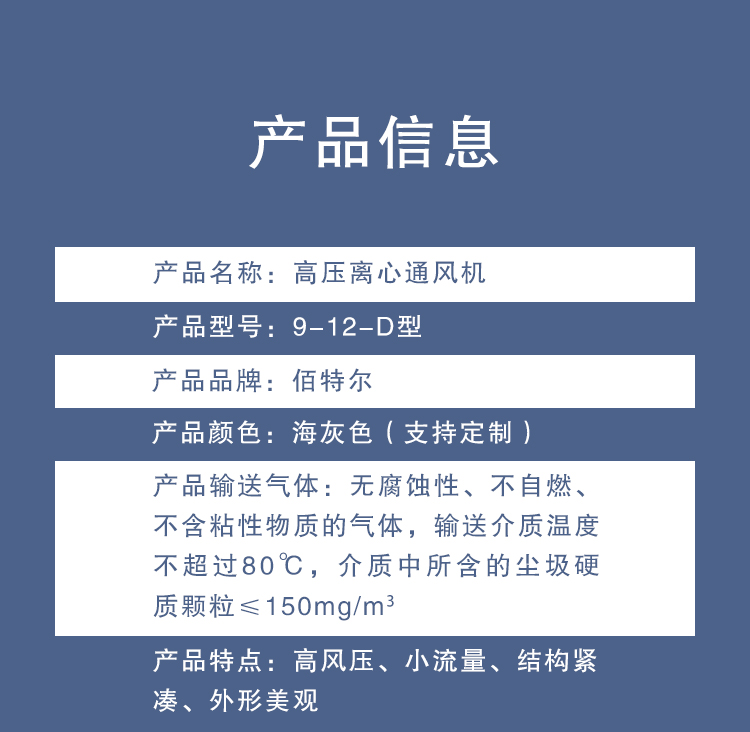

简要描述:9-12型是化铁炉和纸箱机械专用的高压离心风机输送气体应无腐蚀性不自然,不含粘性物质的气体,介质温度一般不超过80°C,介质中所含的尘圾硬质颗粒≤150mg/m³。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

  9-12型化铁炉专用高压离心风机,适合于1L/H、2L/H、3L/H、5L/H、7L/H熔化率的化铁炉鼓风机性能要求。该风机还可以作为各种熔炉、煅冶炉的鼓风用,本风机一般用于锻冶炉及高压强制通风,并广泛用于物料输送,也可适用于空气及无腐蚀性、不自然、不含有粘性物质的气体,输送介质的温度一般不超过80℃。介质中所含粉尘及硬质细颗粒不大于150毫克/立方米。

2、风机的结构

 9-12风机由叶轮、机壳、进风口、传动组、密封件、机座等组成。

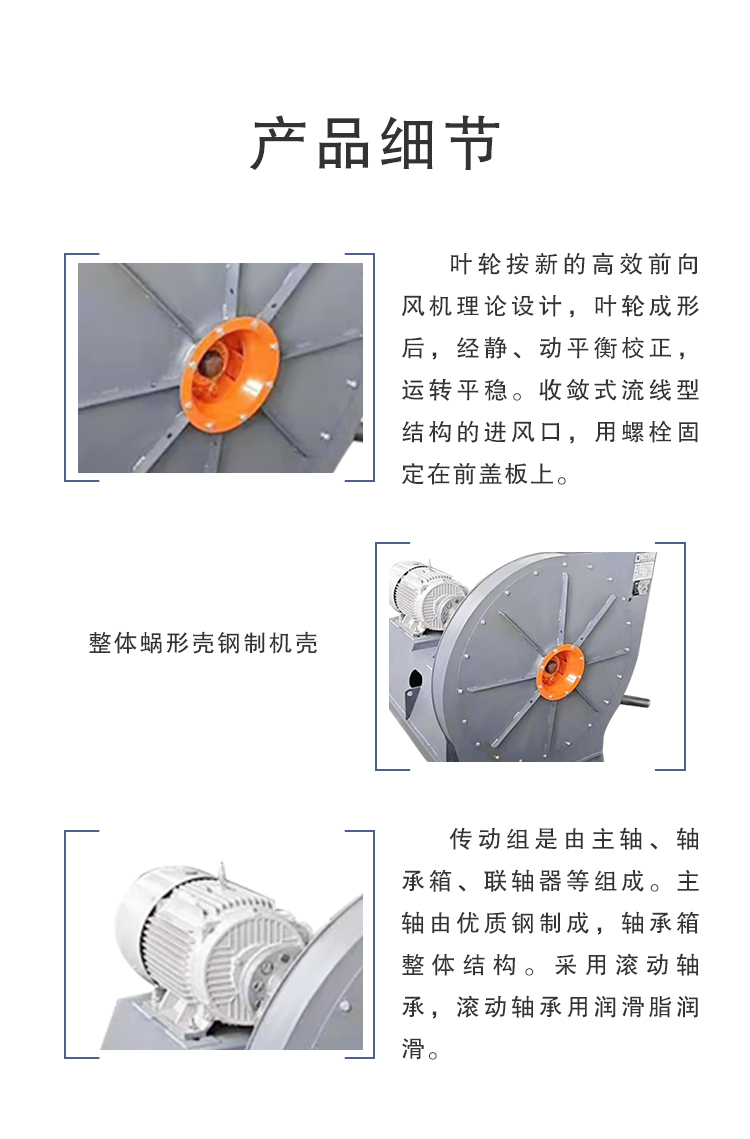

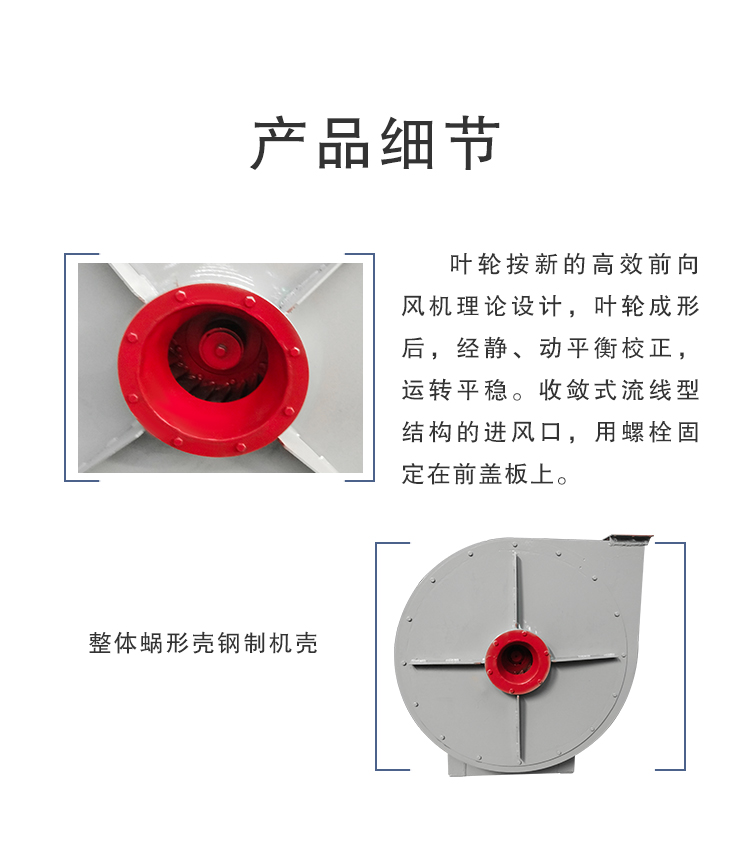

 1)叶轮:叶轮按新的高效前向风机理论设计,叶轮成形后,经静、动平衡校正,故运转平稳。

 2)机壳:用普通钢板焊接成蜗形壳整体。

 3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。

 4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。

3、风机的型式

  风机的出口位置以机壳的出风口角度表示,“顺”或“逆”均可制成0 度、90度、180度、三种角度。

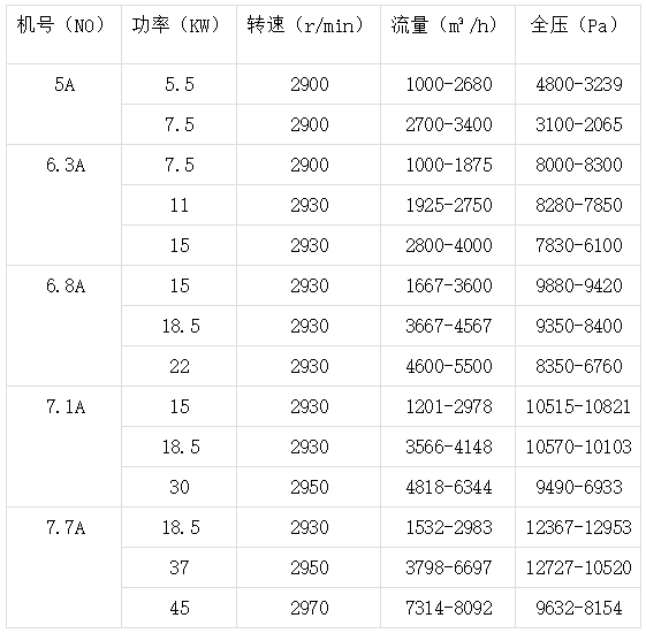

4、风机的性能

机号(NO)

功率(KW)

转速(r/min)

流量(m³/h)

全压(Pa)

5A

5.5

2900

1000-2680

4800-3239

7.5

2900

2700-3400

3100-2065

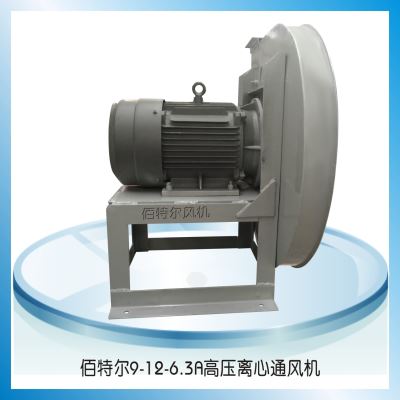

6.3A

7.5

2900

1000-1875

8000-8300

11

2930

1925-2750

8280-7850

15

2930

2800-4000

7830-6100

6.8A

15

2930

1667-3600

9880-9420

18.5

2930

3667-4567

9350-8400

22

2930

4600-5500

8350-6760

7.1A

15

2930

1201-2978

10515-10821

18.5

2930

3566-4148

10570-10103

30

2950

4818-6344

9490-6933

7.7A

18.5

2930

1532-2983

12367-12953

37

2950

3798-6697

12727-10520

45

2970

7314-8092

9632-8154
