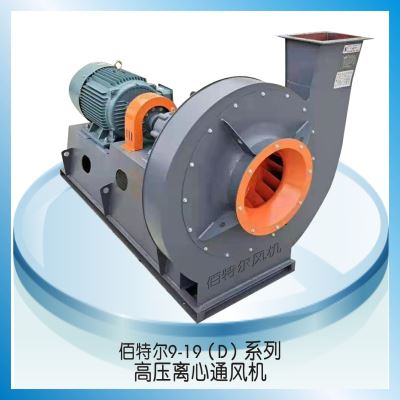

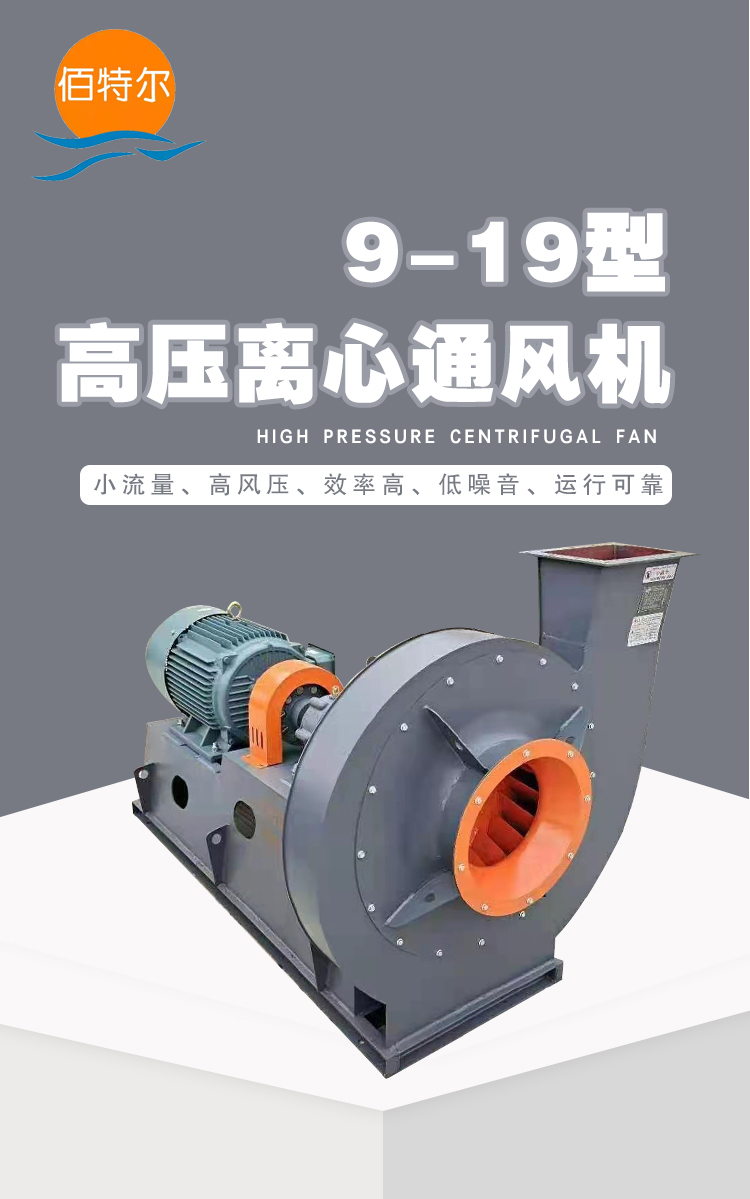

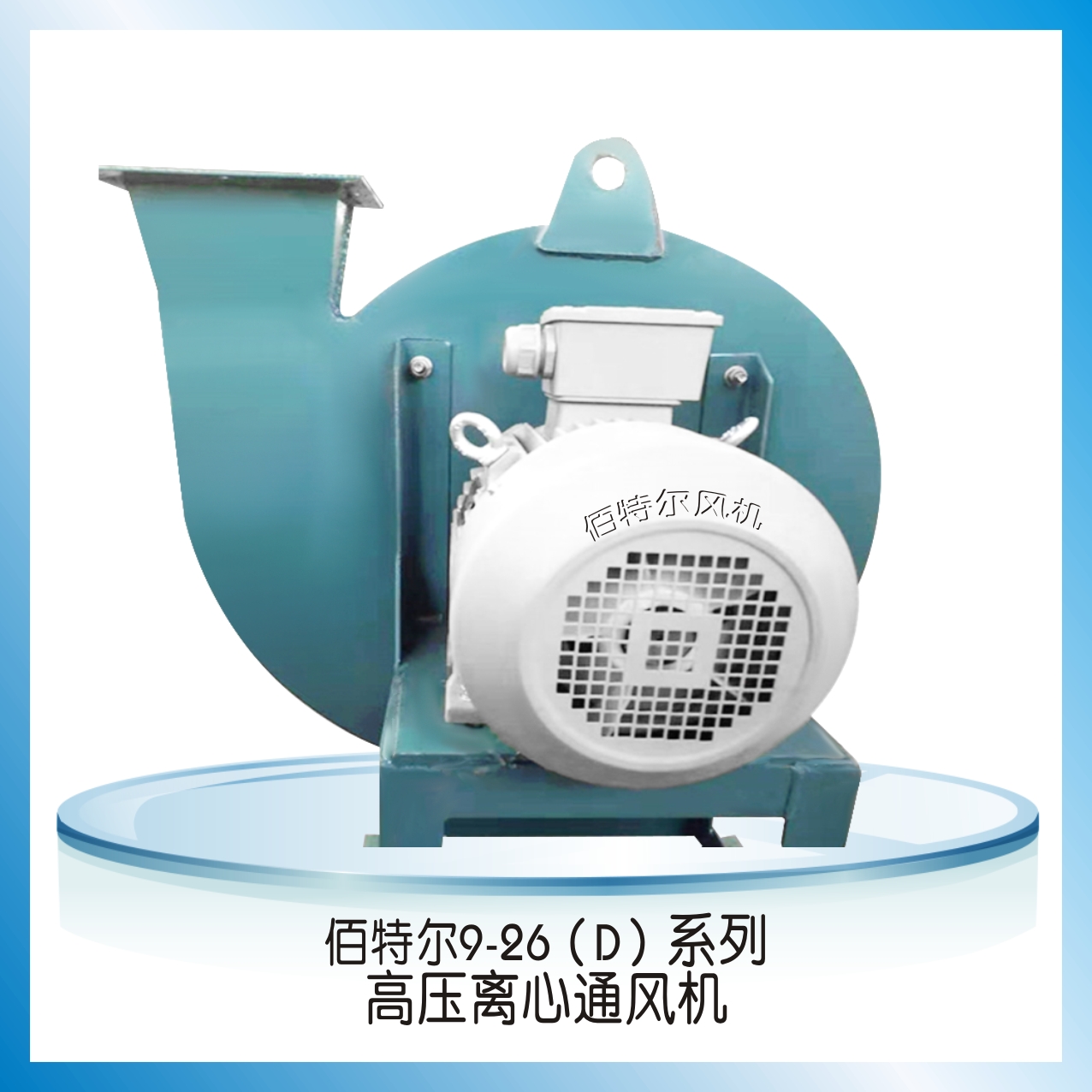

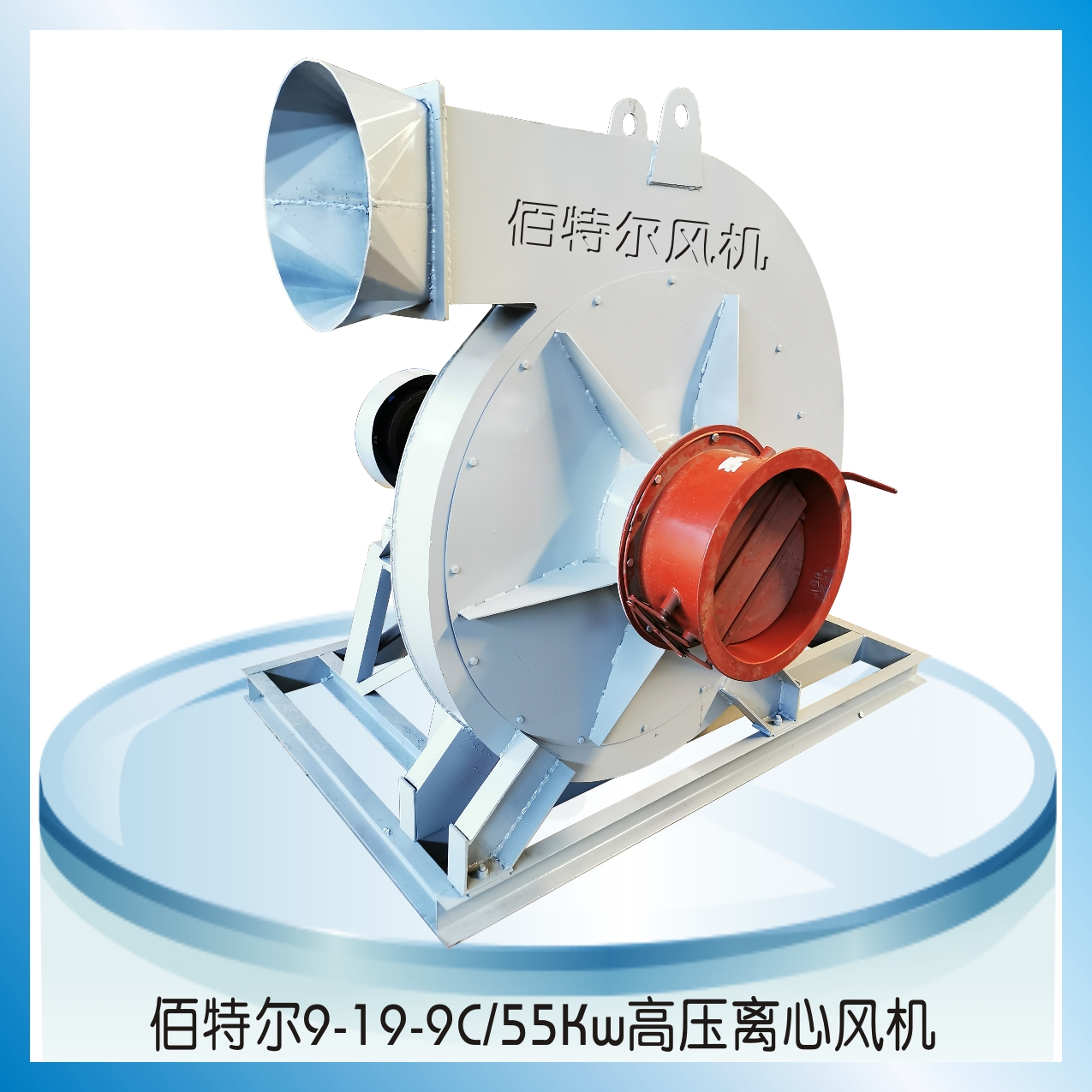

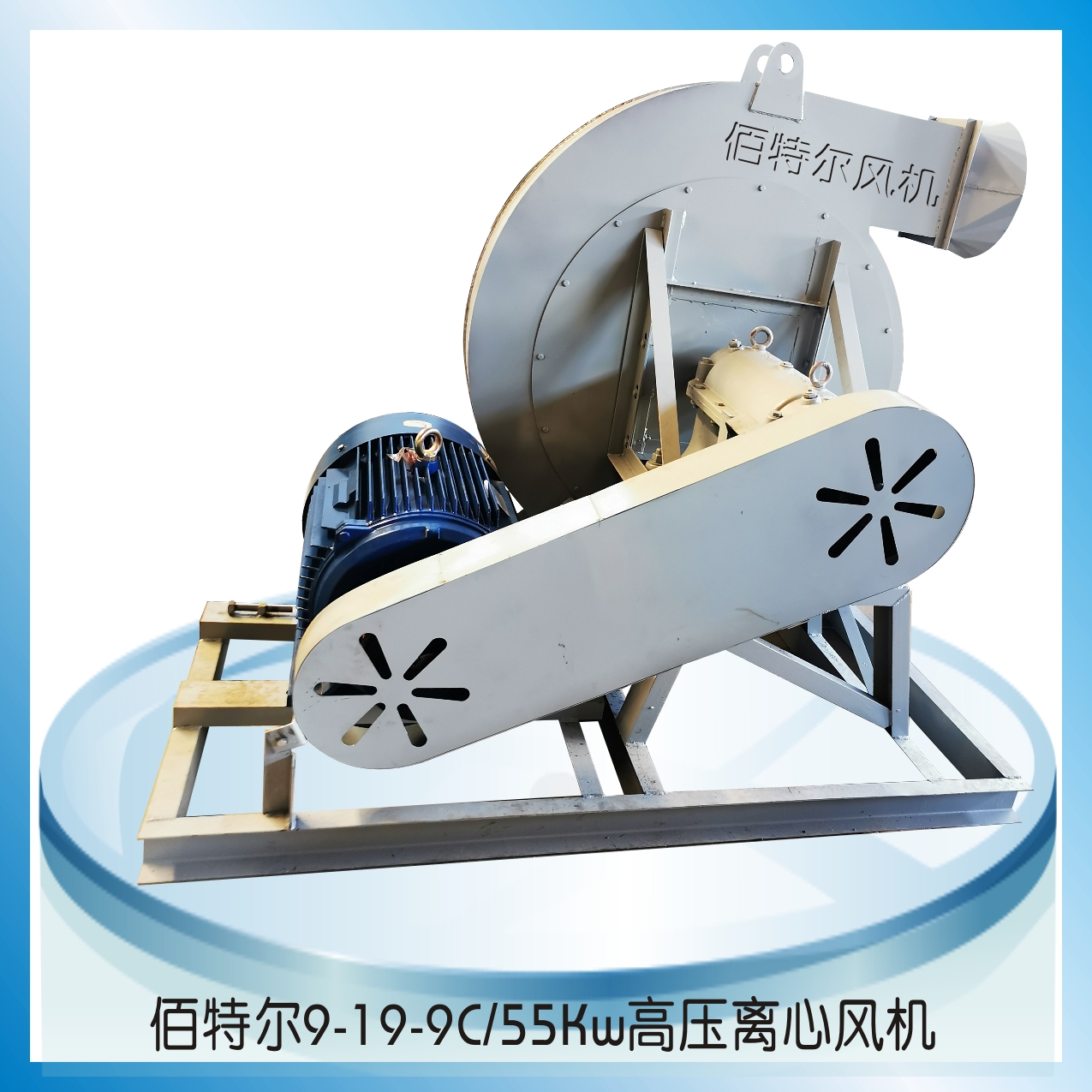

9-19(D)系列高压离心风机
简要描述:9-19(D)型系列高压离心通风机,一般用于锻冶炉及高压强制通风,玻璃、陶瓷、无线电、蓄电池等行业高压强制通风以及粮食、饲料、矿粉、塑料等。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

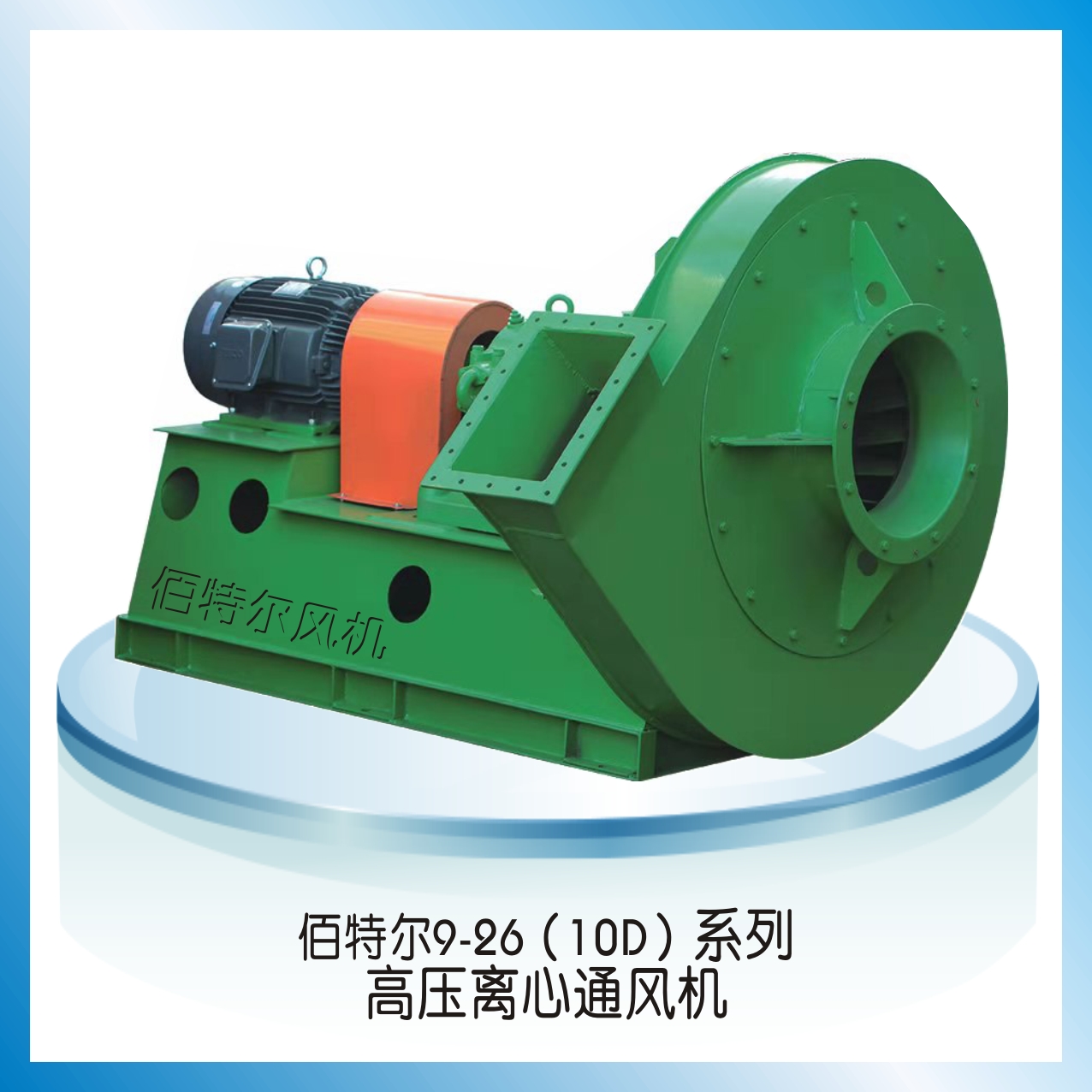

  9-19/9-26型高压离心通风机,一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。

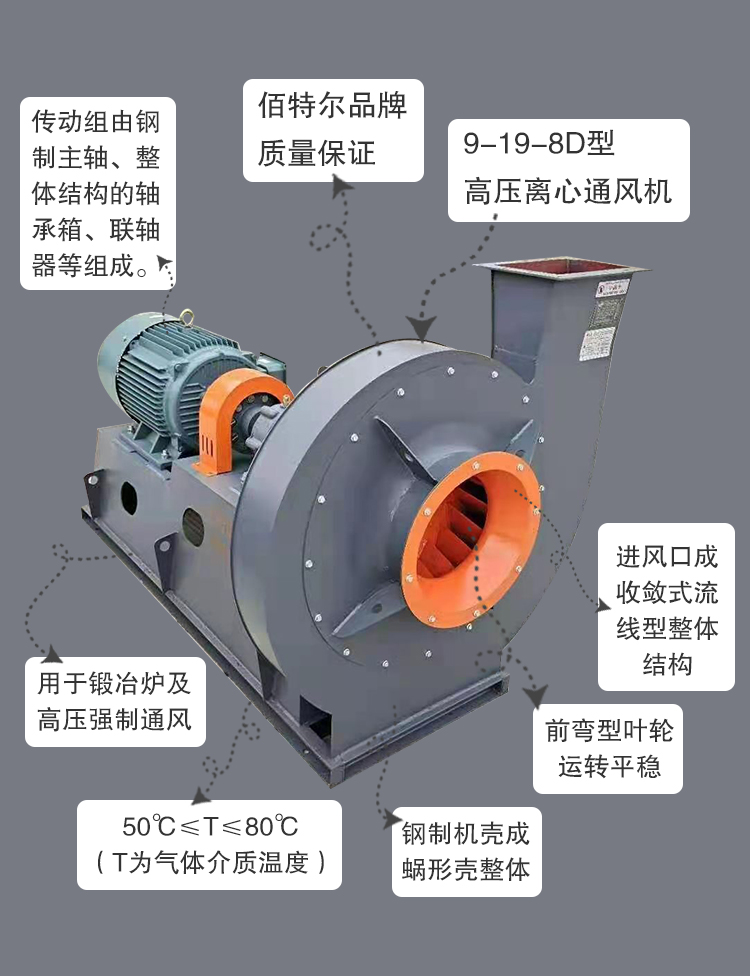

2、风机的结构

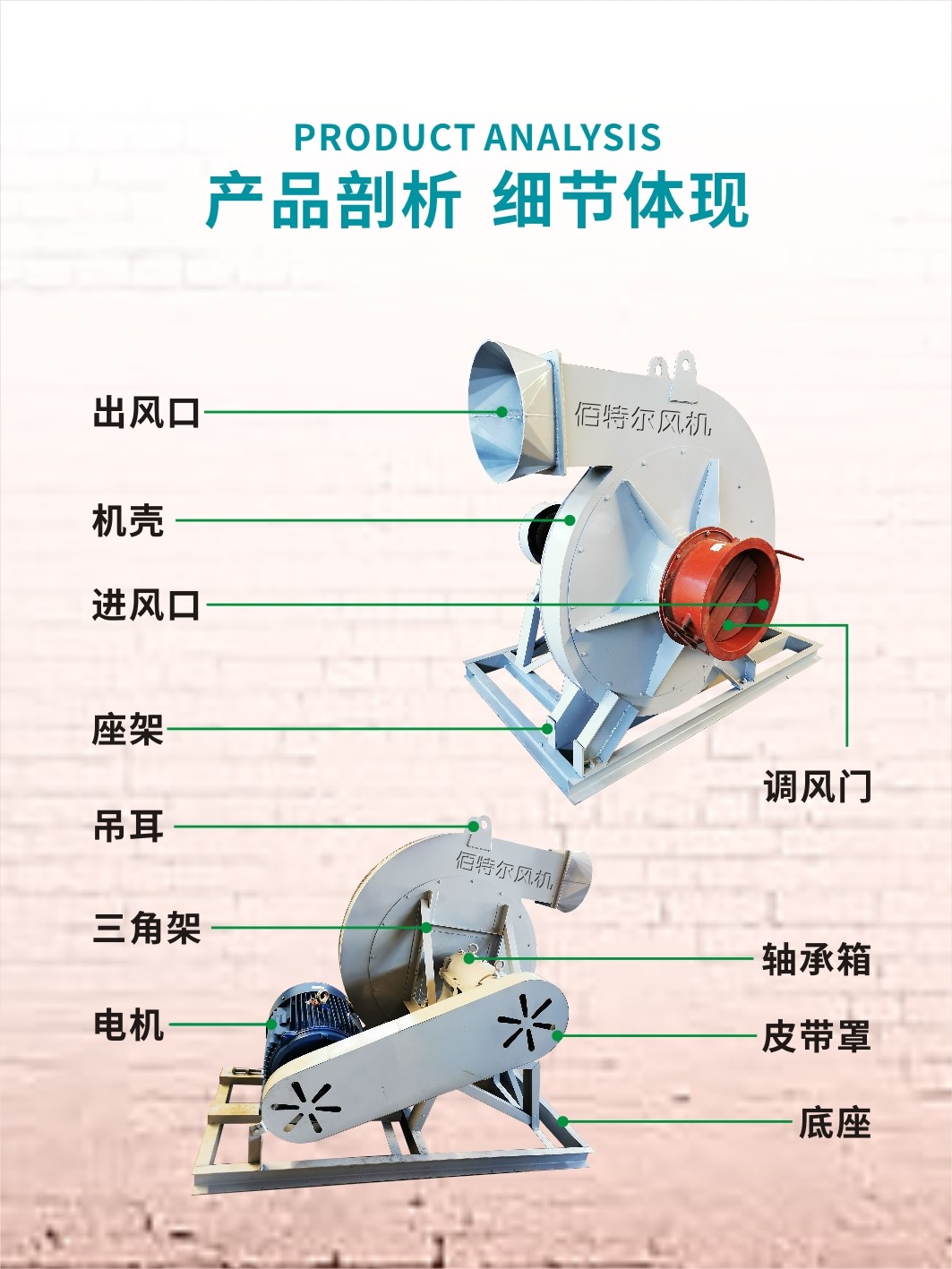

  9-19、9-26型高压离心通风机主要由叶轮、机壳、进风口、支架等组成。1)叶轮:9-19型风机为12片叶片,9-26型风机为16片叶片,均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳.(2)机壳:用普通钢板焊接成蜗形壳整体。(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。

3、风机的型式

  风机通常制成右旋和左旋两种型式。  (5)风机的出口位置以机壳的出口角度表示,“左”、“右”,风机机壳制成0度、45度、90度、135度、180度、225度。

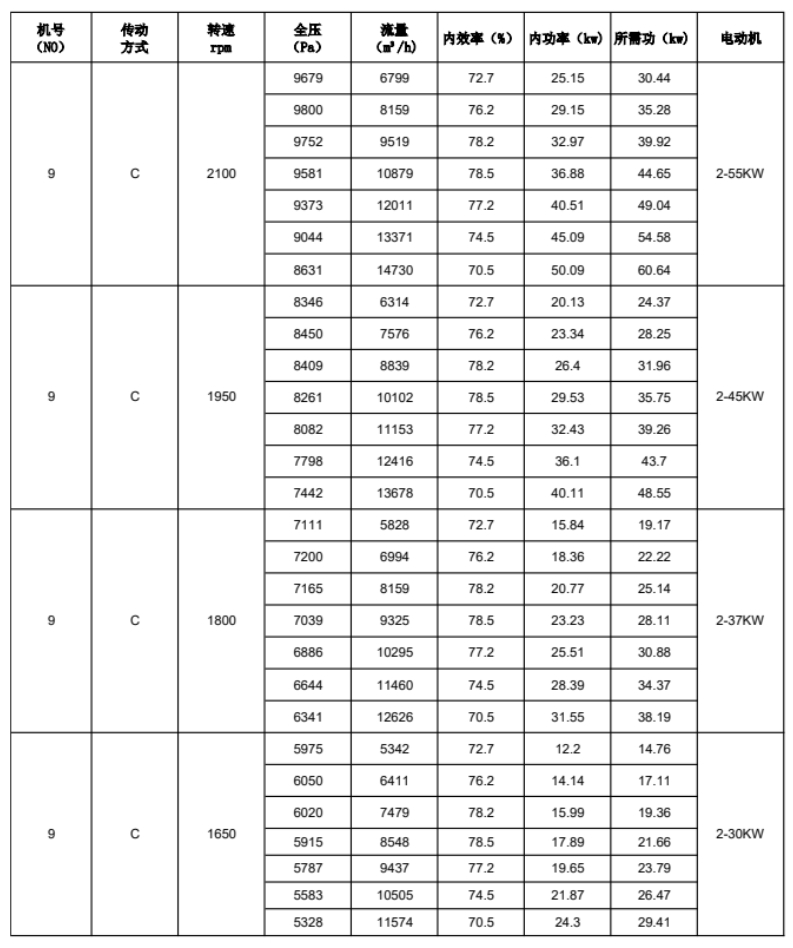

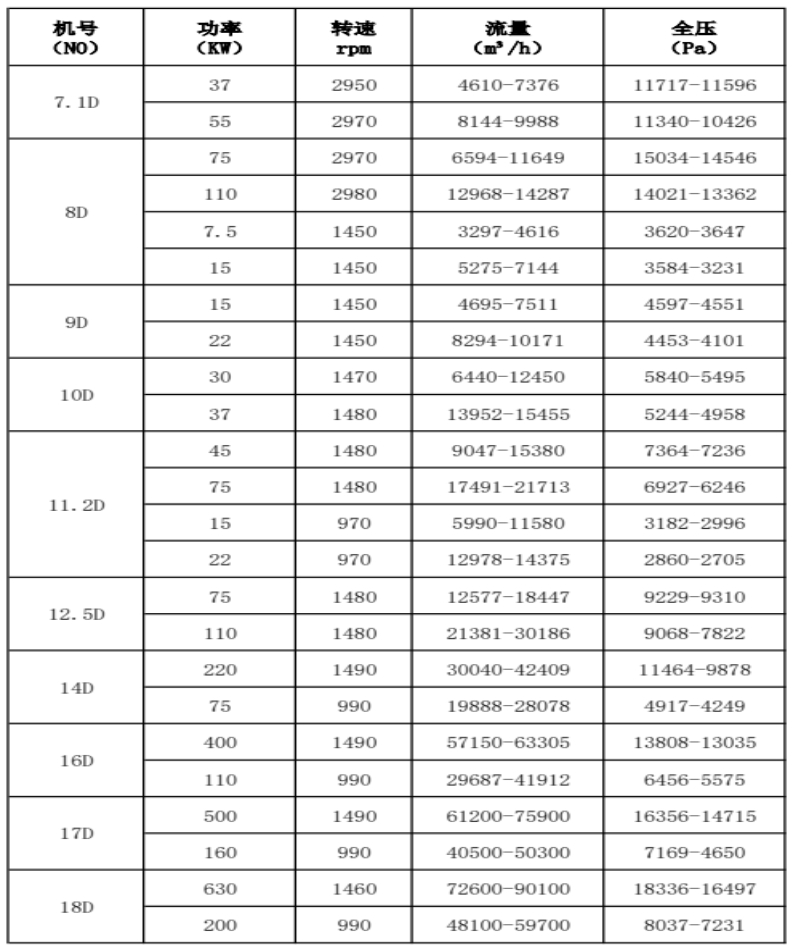

4、风机的性能

机号(NO)

功率(KW)

转速

流量(m³/h)

全压(Pa)

7.1D

37

2950

4610-7376

11717-11596

55

2970

8144-9988

11340-10426

8D

75

2970

6594-11649

15034-14546

110

2980

12968-14287

14021-13362

7.5

1450

3297-4616

3620-3647

15

1450

5275-7144

3584-3231

9D

15

1450

4695-7511

4597-4551

22

1450

8294-10171

4453-4101

10D

30

1470

6440-12450

5840-5495

37

1480

13952-15455

5244-4958

11.2D

45

1480

9047-15380

7364-7236

75

1480

17491-21713

6927-6246

15

970

5990-11580

3182-2996

22

970

12978-14375

2860-2705

12.5D

75

1480

12577-18447

9229-9310

110

1480

21381-30186

9068-7822

14D

220

1490

30040-42409

11464-9878

75

990

19888-28078

4917-4249

16D

400

1490

57150-63305

13808-13035

110

990

29687-41912

6456-5575

17D

500

1490

61200-75900

16356-14715

160

990

40500-50300

7169-4650

18D

630

1460

72600-90100

18336-16497

200

990

48100-59700

8037-7231
