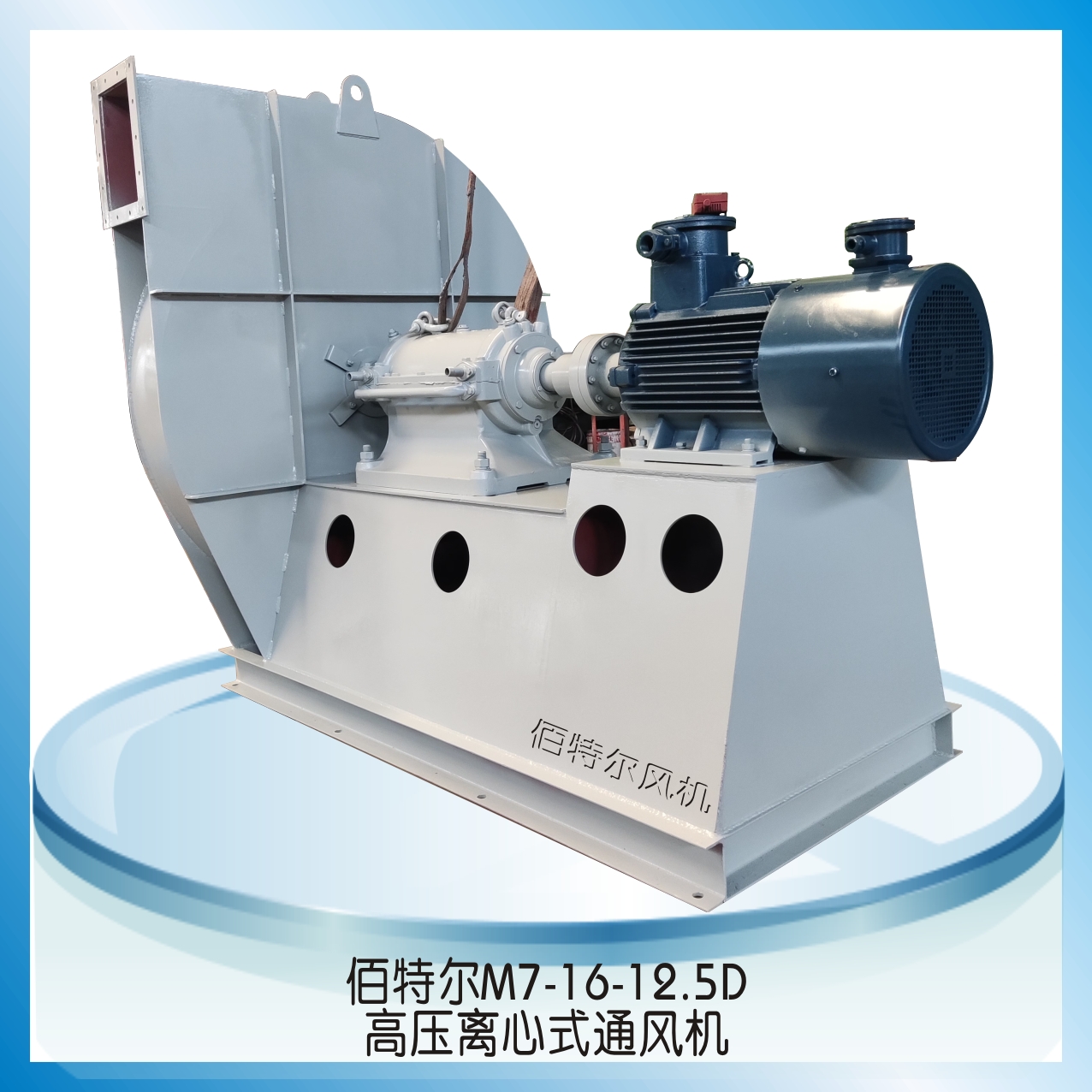

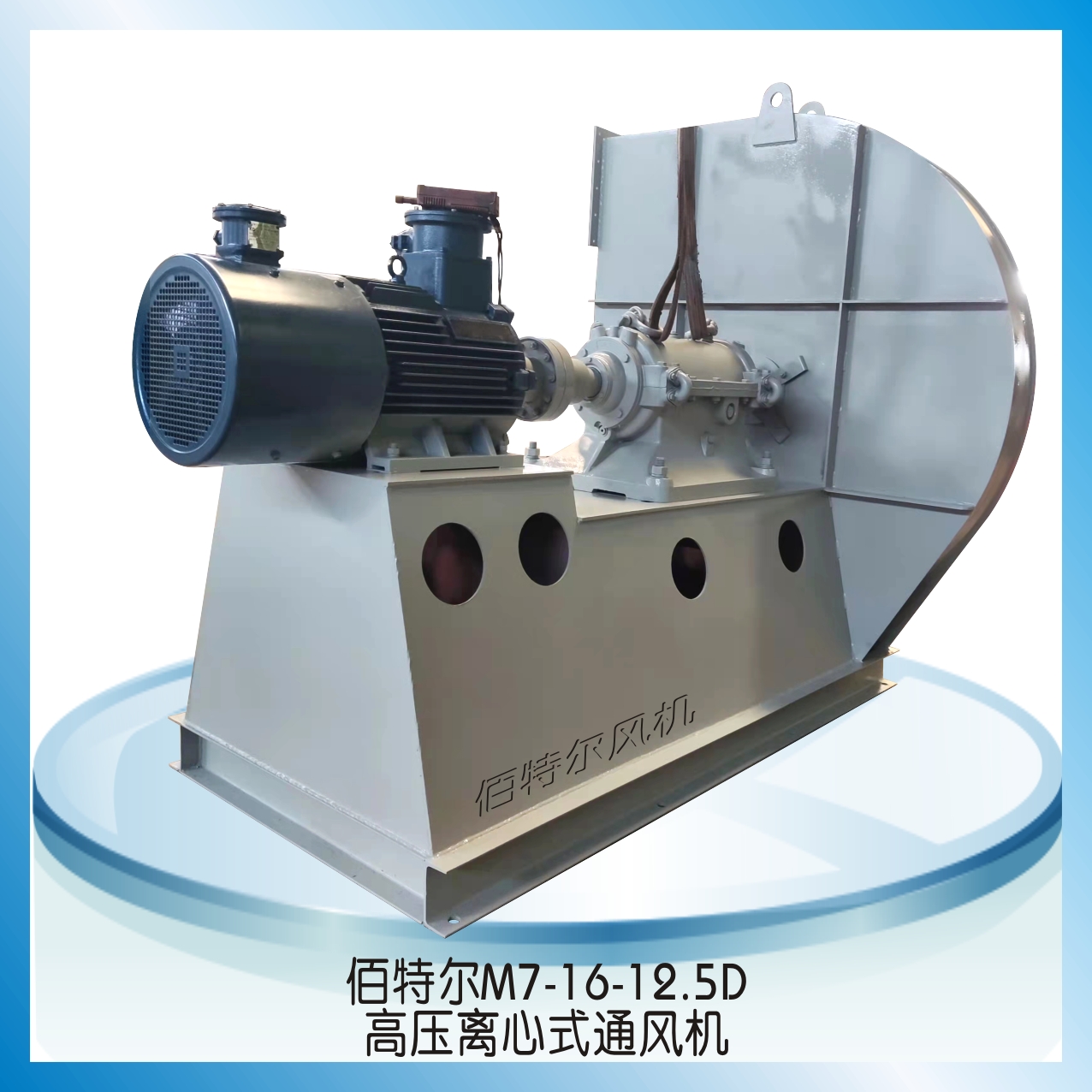

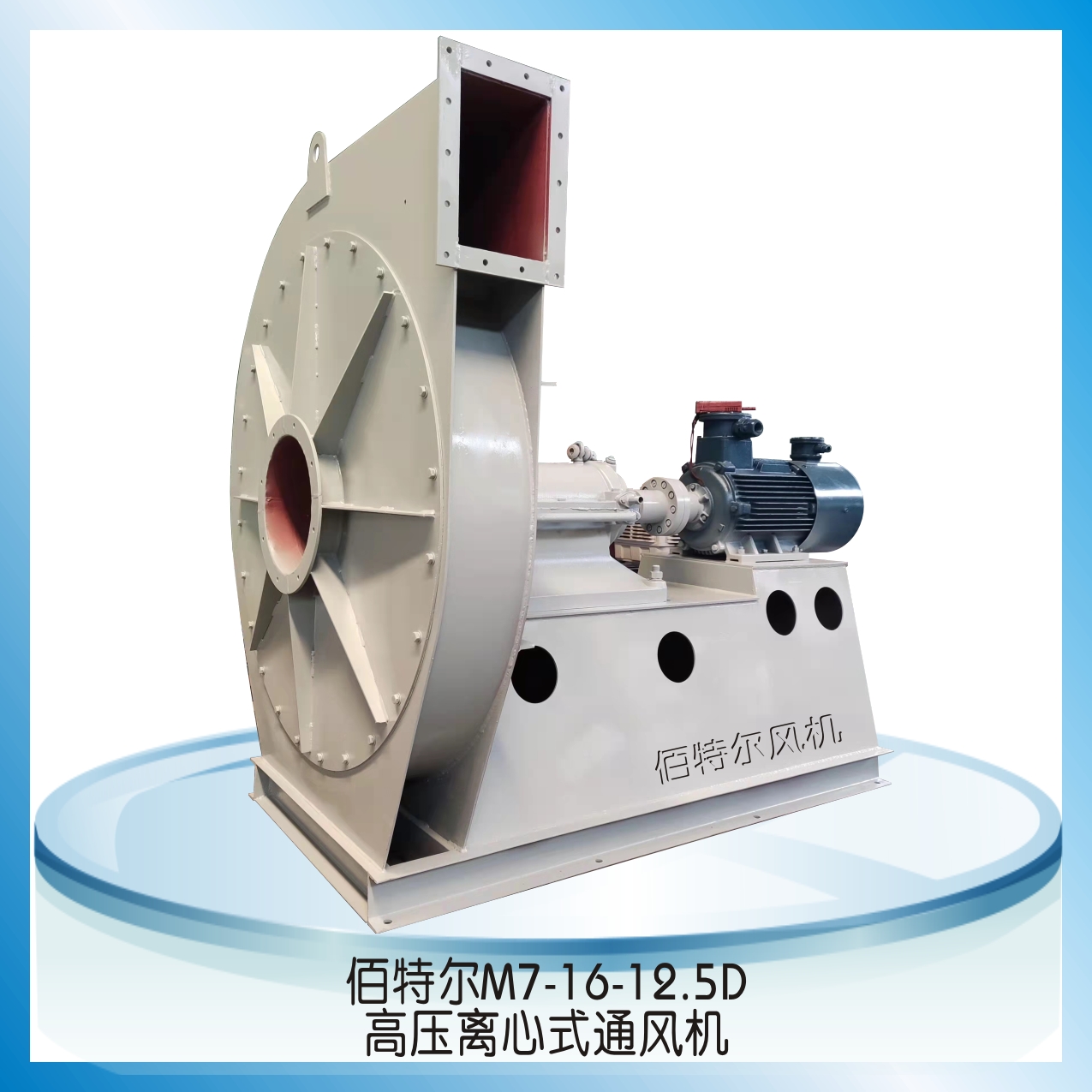

M7-16高压离心通风机
简要描述:M7-16型高压离心风机适用于锅炉煤粉的输送,是结合用户的实际情况开发的最新产品,具有节约能源、效率高噪声低、气体流动性好性能曲线平坦、高效区宽广等特点。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、 用途:

M7-16型高压离心风机适用于锅炉煤粉的输送,是结合用户的实际情况开发的最新产品,具有节约能源、效率高、噪声低、气体流动性好、性能曲线平坦、高效区宽广、结构紧凑、维修方便等特点,一般温度不超过80°C,如性能适合,亦可用于其它方面通风。最高使用温度250℃(特殊订制)。



2、 形式及结构:

该风机传动方式为D式传动。风机主要由叶轮、机壳、及传动部分组成,根据使用温度不同,结构和材质与环境匹配。



3、 性能与选择:

性能表中风机性能均指标准状态下(通风机:温度t=20℃、 大气压p=101300Pa、气体密度p=1.2kg/m³、相对湿度φ=50%;引风机:温度t=200°C 大气压p=101300Pa、烟气密度p=0.745kg/m³)的空气性能参数。当使用状态为非标准状态时,则必须把非标准状态的性能换算到标准状态的性能,然后根据性能选择合适的风机。



      4、性能参数


M7-16高压离心风机性能参数表

机号

传动方式

转速r/min

全压Pa

流量m³/h

最高效率%

电机功率KW

12.5

D

1450

7000-6606

5267-6264

71

22

D

1450

6333-4401

8399-12599

68

30

13

D

1450

7441-6850

5925-9448

71

30

D

1450

6350-4760

10649-14172

68

37

14

D

1450

8630-7944

7400-11800

72

45

D

1450

7365-5523

13300-17700

71

55

14.5

D

1450

9261-8525

8200-13100

72

55

D

1450

7907-5925

14700-19600

71

75

15

D

1450

9905-9513

9100-10900

68

55

D

1450

9513-6345

12700-21700

72

75

15.5

D

1450

10582-9378

10000-16000

72

75

D

1450

9032-6777

18000-24000

71

90

16

D

1450

11268-10376

11000-17600

72

90

D

1450

9630-7218

19800-26400

71

110

16.5

D

1450

11984-11511

12100-14500

68

90

1450

11504-10239

16900-21700

72

110

1450

9258-7679

24100-29000

68

132

17

D

1450

12720-12210

13200-18500

71

110

1450

11710-9827

21100-26400

72

132

1450

9160-8150

29000-31700

66

160

17.5

D

1450

13475-12413

14400-20100

71

132

D

1450

12935-8640

23000-34500

72

160

18

D

1450

14259-13132

15700-25100

72

160

D

1450

12190-9140

28200-37600

71

220

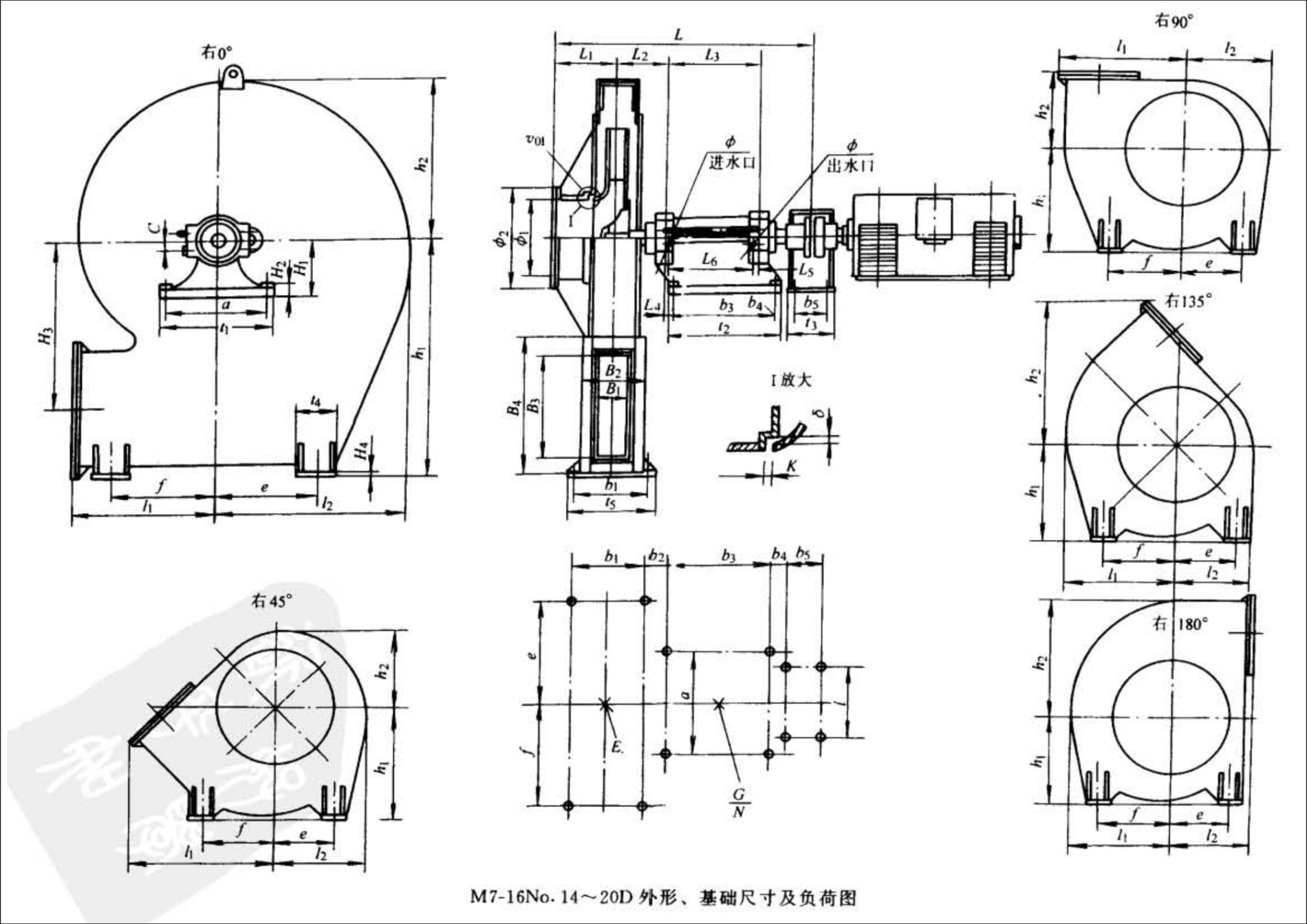

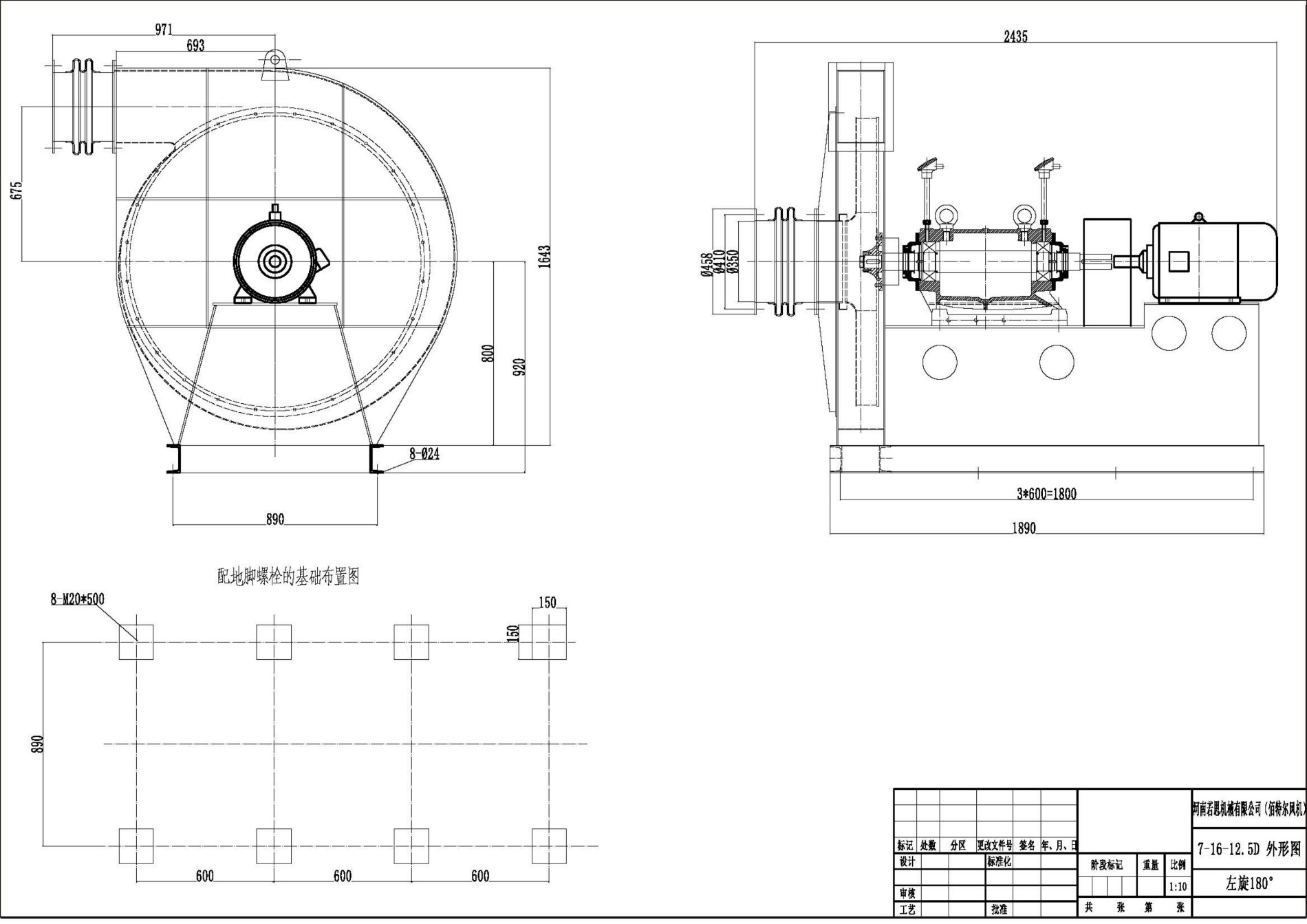

      5、外形图:




M7-16NO.14~20D外形,基础尺寸表



机号

进口尺寸





φ1

φ2

B1

B2

B3

B4

H1

H2

H3

H4

C

L

L1

L2

L3

L4

L5

L6

 φ

t1

t2

t3

t4

t5



14



392



530



168



320



336



490



375



100



756



16



42.5



1584



269



325



650



340



61



630



1”



700



780



300



180



600

14.5



420



560



180



330



360



510



375



100



810



16



42.5



1605.5



287.5



328



650



340



61



630



1”



700



780



300



180



600

15

15.5



448



580



192



340





384



530



375



100



864



16



42.5



1627



306



331





650



340



61



630



1”



700



780



300



180



600

16

16.5



476



620



204



350



408



560



500



120



918



20



60



1982.5



326.5



381



820



455



71



770



1”



1000



1000



400



200



700

17

17.5



504



650



216



360



432



580



500



120



972



20



60



2004



345



384



820



455



71



770



11/4



1000



1000



400



200



700

18

18.5



532



670



228



380



456



610



500



120



1026



20



60



2027.5



363.5



389



820



455



71



770



11/4



1000



1000



400



200



700

19

19.5



560



700



240



390



480



630



500



120



1080



20



60



2049



382



392



820



455



71



770



11/4



1000



1000



400



200



700

20


机号

                                                                                 各 出 口 方 向 机 壳 中 心 高 及 基 础 尺 寸

安装间隙

右45°

右90°

右135°

右180°


e

f

h1

h2

l1

l2

e

f

h1

h2

l1

l2

e

f

h1

h2

l1

l2

e

f

h1

h2

l1

L2

δ

K

14

600

600

970

808

1273

864

600

600

940

796

1001

836

600

600

910

1273

920

808

600

600

890

1001

892

796

8.4~13.7

7

14.5

600

600

1030

864

1356

924

600

600

1000

850

1065

894

600

600

970

1356

984

864

600

600

940

1065

954

850

9~14.5

7.5

15

15.5

600

600

1100

920

1440

984

600

600

1060

904

1129

952

600

600

1030

1440

1048

920

600

600

1000

1129

1016

904

9.6~15.1

8

16

16.5

750

750

1170

982

1533

1050

750

750

1130

966

1198

1016

5750

750

1100

1533

1118

982

750

750

1070

1198

1084

966

10.2~16.2

8.5

17

17.5

750

750

1230

1038

1616

1110

750

750

1200

1020

1262

1074

750

750

1160

1616

1182

1038

750

750

1120

1262

1146

1020

10.8~17.1

9

18

18.5

750

750

1300

1094

1703

1170

750

750

1200

1074

1331

1132

750

750

1220

1073

1246

1094

750

750

1180

1331

1208

1074

11.4~17.7

9.5

19

19.5

750

750

1360

1150

1787

1230

750

750

1260

1128

1395

1190

750

750

1280

1787

1310

1150

750

750

1240

1395

1270

1128

12~18.3

10

20



机号

  基      础    尺    寸

轴承座地脚螺栓F2120     (4套)

机壳地
  脚螺栓

联轴器罩
  地脚螺栓       F2120(4套)

  各出口方向机壳中心高及基础尺寸

b1

b2

b3

b4

b5

a

I

F2120(4套)

            右0°

e

f

h1

h2

l1

l2

14

500

136

700

129

200

620

420

M30×630

M24×500

M16×220

600

600

1050

836

796

892

14.5

500

139

700

129

200

620

420

600

600

1110

894

850

954

15

15.5

500

142

700

129

200

620

420

600

600

1180

952

904

1016

16

16.5

600

152

900

129

300

900

450

M42×800

M30×630

750

750

1250

1016

966

1084

17

17.5

600

155

900

154

300

900

450

750

750

1310

1074

1020

1146

18

18.5

600

160

900

154

300

900

450

750

750

1380

1132

1074

1208

19

19.5

600

163

900

154

300

900

450

750

750

1440

1190

1128

1270

20
