我司-河南若思机械有限公司-承接河南华福包装科技有限公司的车间降温通风系统，以丰富的经验、成熟的技术，优质的产品、合理的价格和周到的售后服务全面响应华福公司的要求，为华福公司提供车间通风降温设备以及全方位的服务。
河南华福包装科技有限公司是中国航天科技集团有限公司所属四级子公司，为国有控股企业。公司注册资本1.73亿元，占地200亩，建筑面积15万平方米。 华福专业从事各类酒盒、烟盒、精品盒、彩坑盒、首饰盒等高档纸质印刷制品的生产和销售，是一家集包装设计、印刷、印后制作和物流配送于一体，能够为客户提供一站式服务的系统服务商。

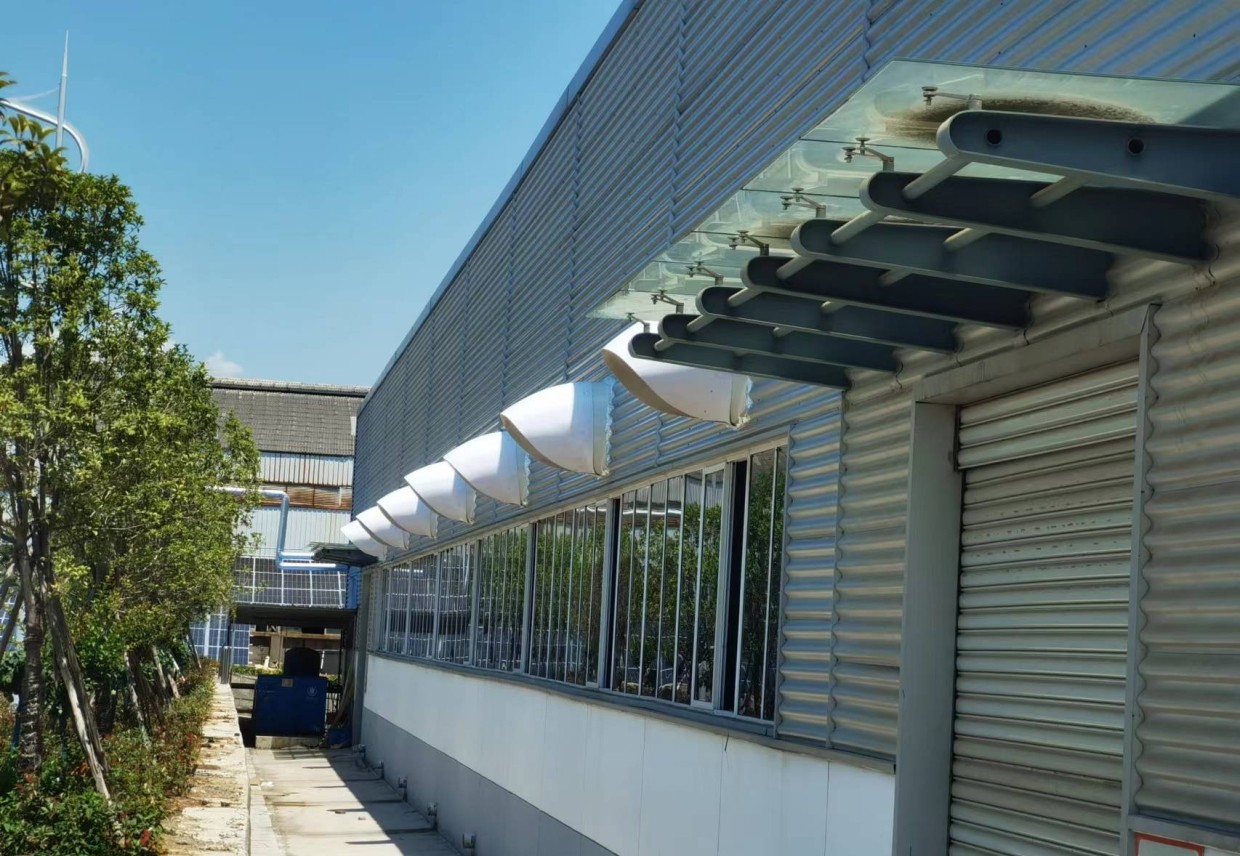

华福某生产车间夏季高温超过40°C，且有蒸汽排放，为了给员工提供更加舒适的工作环境，保证产品生产质量，希望能通过机械方式降低车间温度。我司结合车间现场和车间功能，参照有关技术资料及我司的实践经验，对贵公司车间通风设计出相应的通风系统方案。本方案系统设计内容包括：厂房通风降温设计及设备安装。设计思路采取一补一排，车间负压的通风降温模式。具体为：考虑到蒸汽的作用，在车间安置设备的一边安装玻璃钢负压风机，强力向室外排蒸汽和热风，在车间工人作业的一边自然补风或用冷风机进行送补冷风，车间形成流动的负压，这样就解决了车间的蒸汽和高温闷热现象。安装布置-玻璃钢负压风机均匀安装在车间设备侧窗户上方位置，电控采取用一个电控箱单独控制每一台风机，根据车间情况部分或全部启停。方案一：补风口弯头均匀安装在车间工人工作区一侧的窗户上方，在窗户上方开640*440的风口，通过弯头自然补风。该方案主要排蒸汽增强空气流通。方案二：冷风机均匀安装在车间工人工作区一侧的窗户上方，在窗户上方开640*340的方口，通过冷风机管道和弯头将冷风送入车间。末端安装风动百叶风口，左右风向风动控制，上下风向用拉绳人工调整。电控采取用一个电控箱单独控制每一台，根据车间情况部分或全部启停。水路用自来水，通过一条主进水管和水压输送到每台冷风机，冷风机有浮球阀根据水位自动启停，冷风机有排污阀，方便在闲置特别是冬季时及时将水排出。该方案既能排蒸汽又能解决车间闷热现象，可降温效果4 -10度（相比夏季炎热天室外温度）。
设计参数和设备选型
1、工业生产车间的换气次数参考（解决闷热）
1.1换气次数的定义:换气次数(次/小时) =室内总送风量( m3/h)/ [室内面积(m2) x室内的高度(m)];
1.2一般环境要求换风量为25~30次/小时;
1.3人流密集的公共场所,要求换风量为30~40次小时;
1.4人流密集且有高温的场所或生产车间,要求换风量为40~50次小时;
1.5高温及有严重污染的生产车间,要求换风量为50~60次/小时;
1.6在较潮湿的南方地区,换气次数应适当增加,而较炎热干燥的北方地方则可适当减小换气数。
一般选用第二种环境换气量为25次/小时。经现场沟通，本方案选10次/小时。
具体的换气次数根据客户要求和实际环境确定。
2、（方案一）设备要求及选型：
根据和现场的沟通和车间通风的具体要求，出具体的排风降温方案：根据车间的尺寸90*160*8米（考虑到车间的布置及特点，排风主要在设备侧，有效高度暂按7米），总容积50400m³，车间换气次数按10次/小时，用1060的玻璃钢负压风机至少16台；补风口18个，依照冷风机的风口尺寸640*340。
2.1负压风机选型配制及说明
大风量的负压风机用来排出车间上部的热空气，通过自然补风。这样可以保持室内风量和风压的平衡（微负压状态），可以连续高效的通风换气。
玻璃钢负压风机1060型，功率0.55KW，风量32000m³/h；
车间排风量504000m³/h，需要数量=504000/32000≈16台
2.2补风口配置及说明：
参照预留冷风机的配置，冷风机是很多工厂、车间夏季降温中最常用的一款，配备全铜2.2kw电机,风量22000m3/h。处理面积100-120平方，可降温效果4 -10度（相比夏季炎热天室外温度）。本方案补风口设计18个（640*440）
220型冷风机功率2.2KW，风量22000m³/h；
车间补风量504000*0.8=403200/m³/h，需要数量=403200/22000≈18台
考虑到微负压，补风按排风量80%计算
3、（方案二）设备要求及选型：
根据和现场的沟通和车间通风的具体要求，出具体的排风降温方案：根据车间的尺寸90*160*8米（考虑到车间的布置及特点，排风主要在设备侧，有效高度暂按7米），总容积50400m³，车间换气次数按10次/小时，用1060的玻璃钢负压风机至少16台；考虑到微负压的理想效果，2.2KW冷风机18台。
3.1负压风机选型配制及说明
大风量的负压风机用来排出车间上部的热空气，通过自然补风。这样可以保持室内风量和风压的平衡（微负压状态），可以连续高效的通风换气。
玻璃钢负压风机1060型，功率0.55KW，风量32000m³/h；
车间排风量504000m³/h，需要数量=504000/32000≈16台
3.2冷风机选型配置及说明：
冷风机是很多工厂、车间夏季降温中最常用的一款,外壳采用磨具-体挤压成型 ,配备全铜2.2kw电机,风量22000m3/h。处理面积100-120平方，可降温效果4 -12度（相比室外）。本方案冷风机设计18台。
220型冷风机功率2.2KW，风量22000m³/h；
车间补风量504000*0.8=403200/m³/h，需要数量=403200/22000≈18台
考虑到微负压，补风按排风量80%计算
4、所选用风机功能介绍

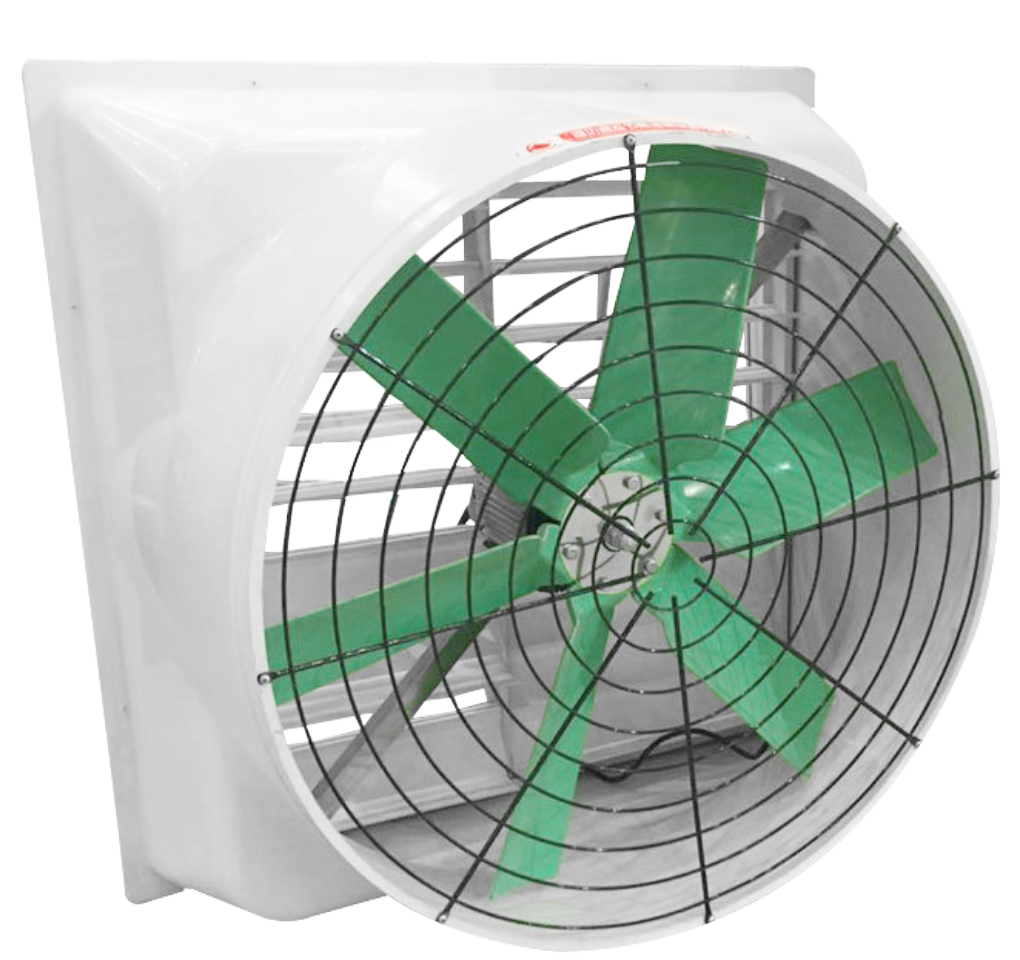

4.1 玻璃钢负压风机简介:
玻璃钢负压风机是一种新型的通风设备，属于轴流风机,因为风机的外壳采用玻璃钢材质，工作原理是利用负压换气，达到空气流通，通风降温的目的，所以被称为玻璃钢负压风机。玻璃钢负压风机具有大风量、低能耗、低转速、低噪音等特点。
玻璃钢负压风机工作原理：
玻璃钢负压风机是利负压换气，空气对流通风降温的原理设计，当风机开始工作时，利用宽大的风叶旋转，迅速将室内污浊、高温、闷热的空气抽排出室外。同时让室内和室外空气形成一个巨大压差，室内空气变稀薄后，形成一个负压区，此时室外新鲜的空气由于气压差自然补偿流入室内。
负压风机的构造：
（1）、风机机壳：外壳与百叶窗均采用玻璃钢材质制造模具化制造
（2）、风机扇叶：扇叶用玻璃钢材质一次性成型；
（3）、百叶窗：百叶窗连接件采用高强度的塑钢材料制造闭合紧密，使用寿命长，主要是当风机不使用状态下防尘防雨。
（4）、电机：采用6级高品质铜线电机，一般有380V和220V两种。
（5）、导流罩：将空气导流到风机排风口，集中排出室外。
（6）、防护网：安全防护网,防止人手，异物等进入风机。

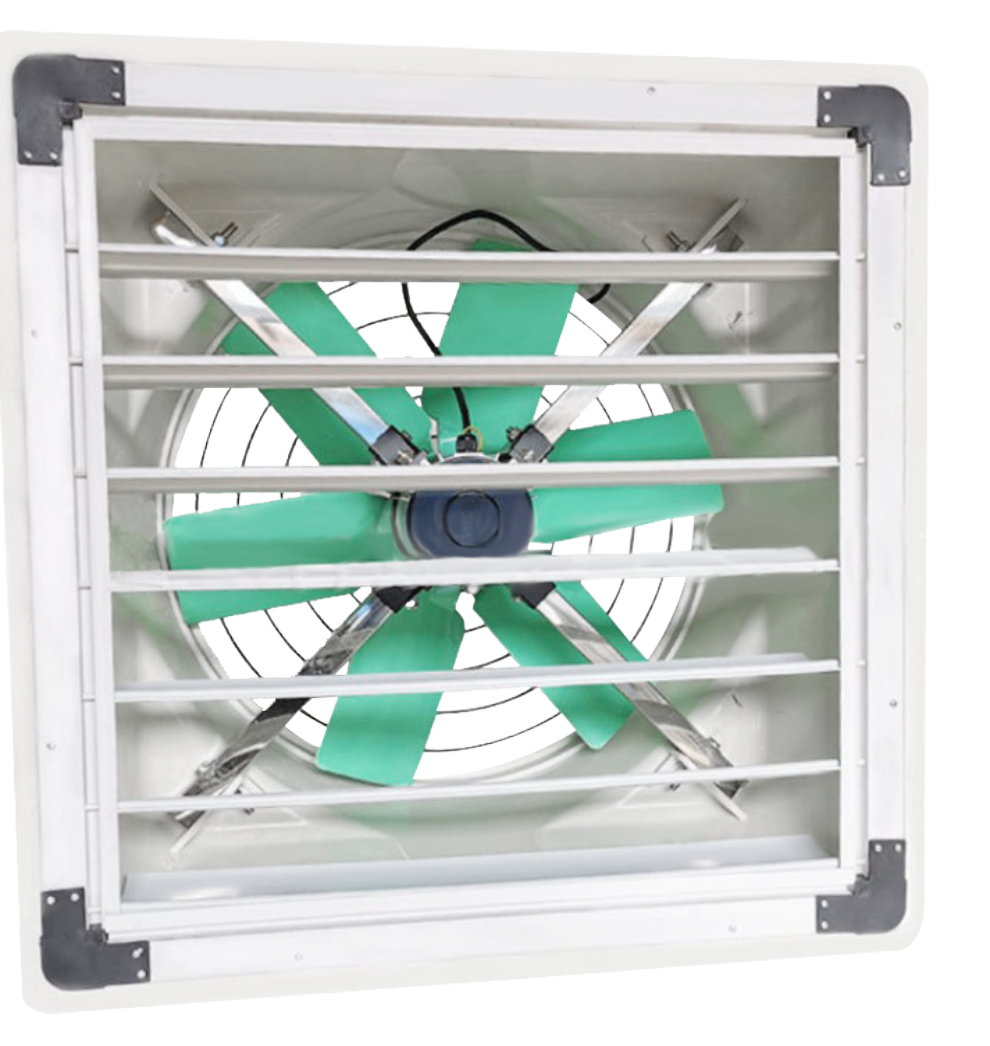

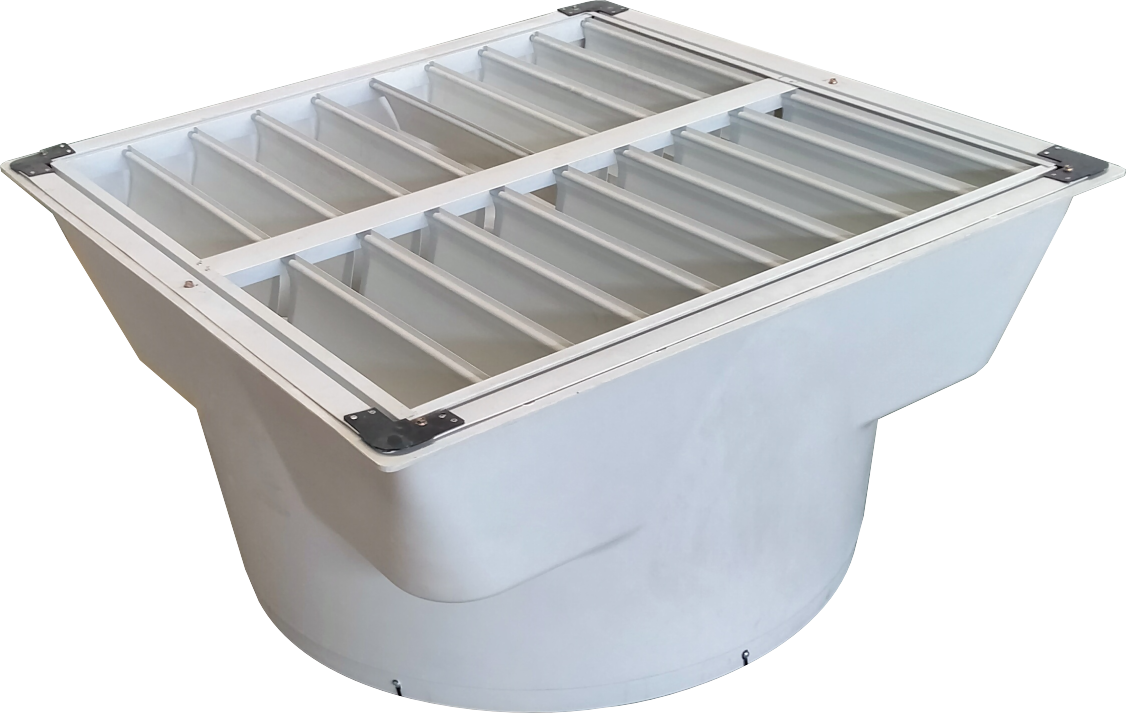

佰特尔玻璃钢负压风机
4.2冷风机功能介绍
冷风机主要用于各种车间、厂房、畜牧养殖的通风降温,特别是在炎热的夏季,降温幅度在4-12度。高大车间、高温车间、人员密集的车间均可使用。是目前车间、厂房通风降温效果最明显、造价、耗能最低的一款畅销设备。
冷风机特点：
（1）．节能：小时耗电量仅2.2度运行成本低，耗电量只有传统压缩机空调的1/8；
（2）．环保：集除味、换气、通风、降温、调节湿度于-体；
（3）．降温效果明显：一般可达4度- 12度的降温效果，且降温迅速；
（4）．换气覆盖面积大：每台( 2.2kw为例)冷风机最小覆盖面积达100- 120平米每小时最小送风量达22000m³,风压大送风远；
（5）．投资少，效果明显(可以节省中央空调80%的投资款)；
（6）．使用场所可以不闭门门窗，可确保空气流通增加空气中的含氧量；
（7）．安装便捷，维修服务完善。

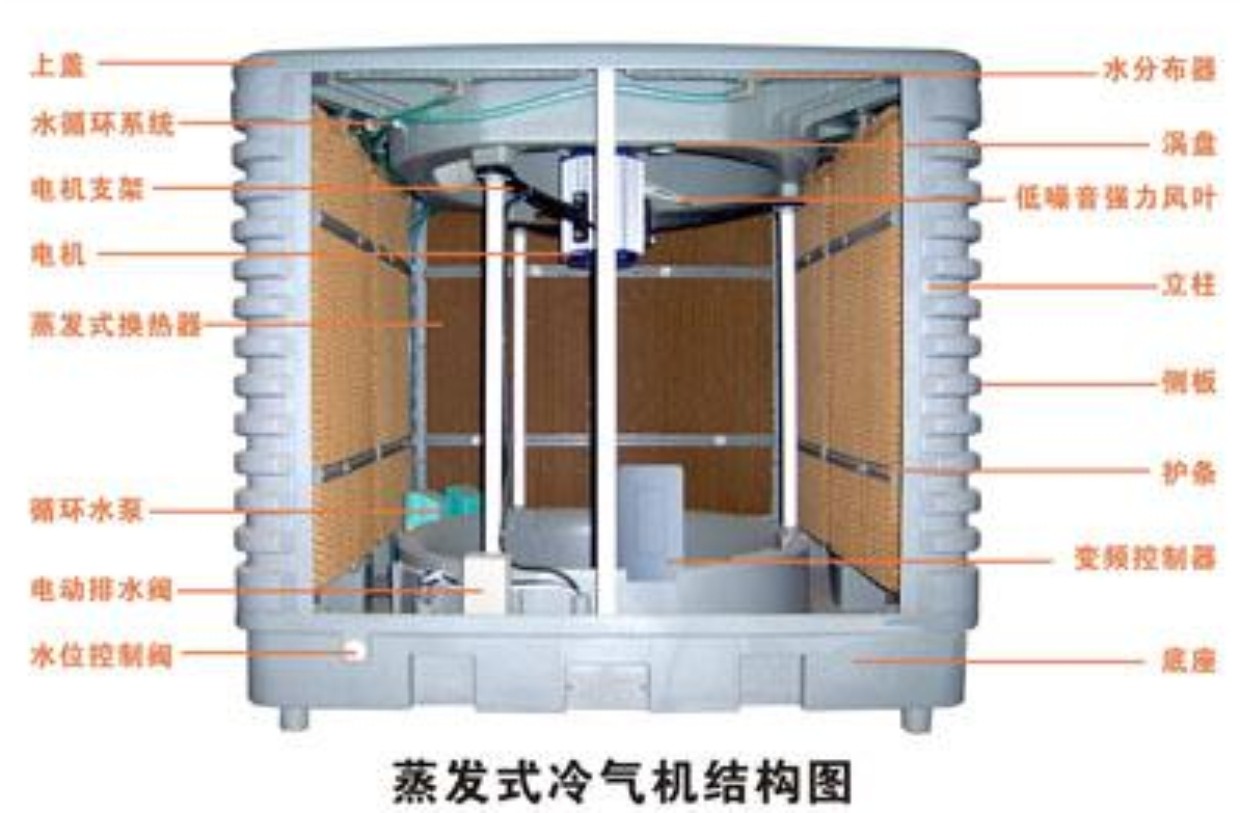

降温换气原理:蒸发式降温换气机组(冷风机)适用于开敞式及半开敞式环境,能够直接输送自然风及输送降温后的凉风。室外新鲜空气经蒸发式降温换气机组过滤、降温后向室内源源不断的大量输送,将室内带有异味、粉尘和混浊闷热的空气排出室外,同时兼顾换气、降温及增加空气含氧量等多种效果,特别适用于高温及人群密集场所。

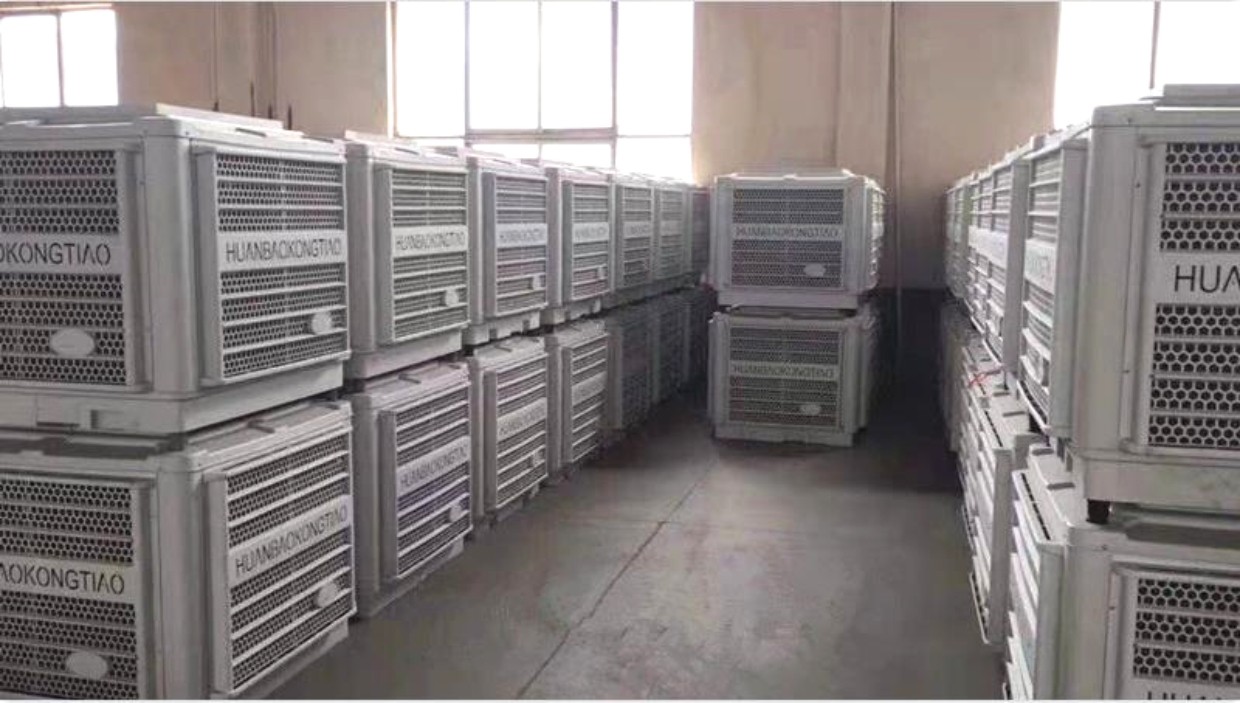

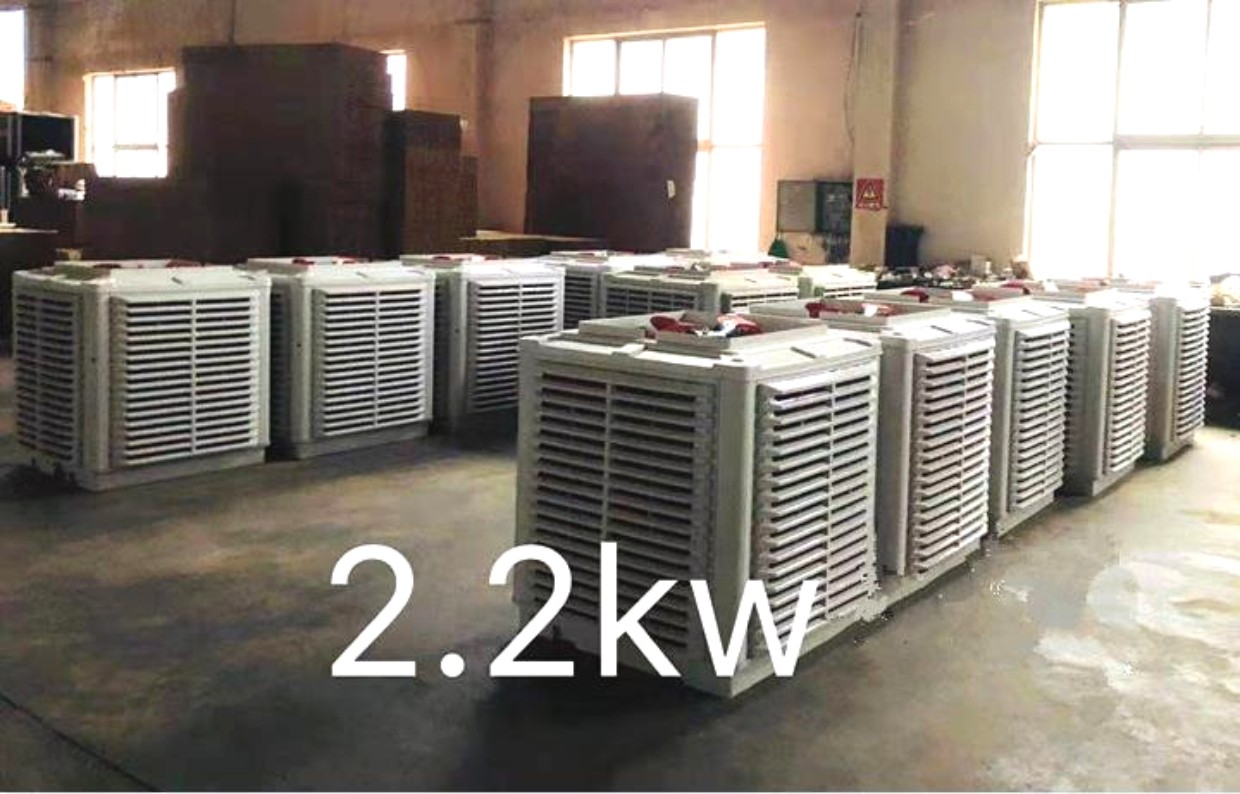

佰特尔冷风机

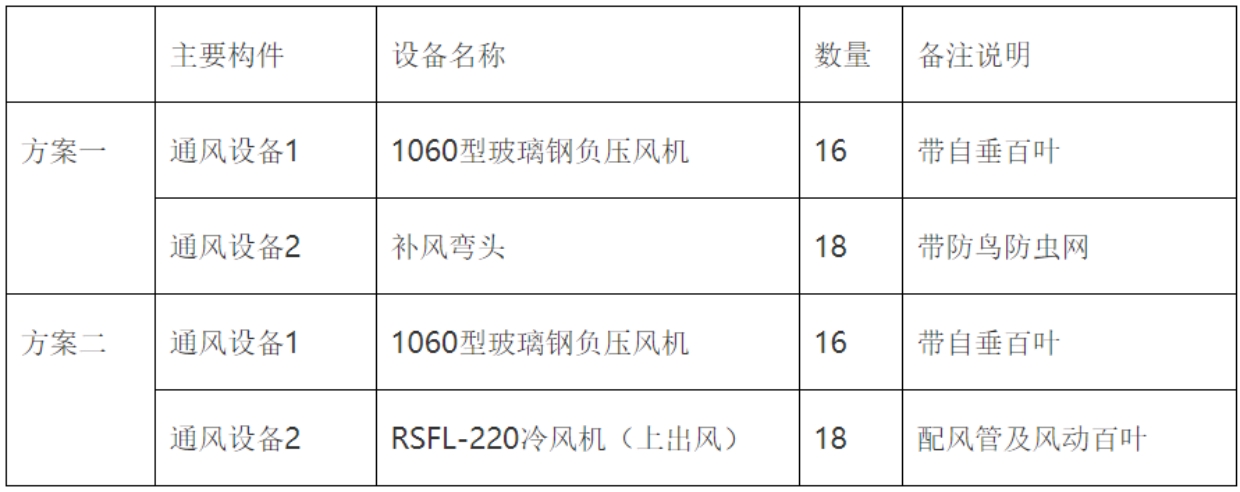

5、降温通风系统配置

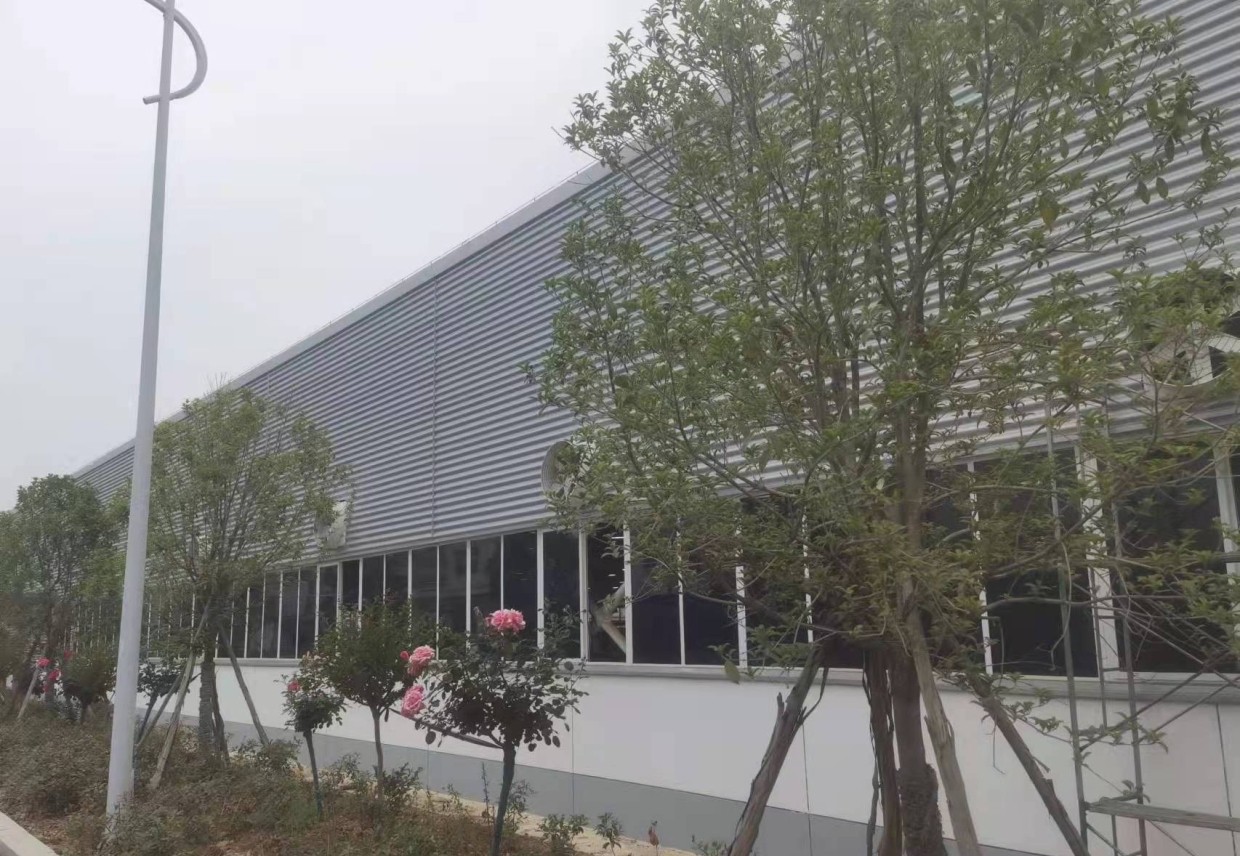

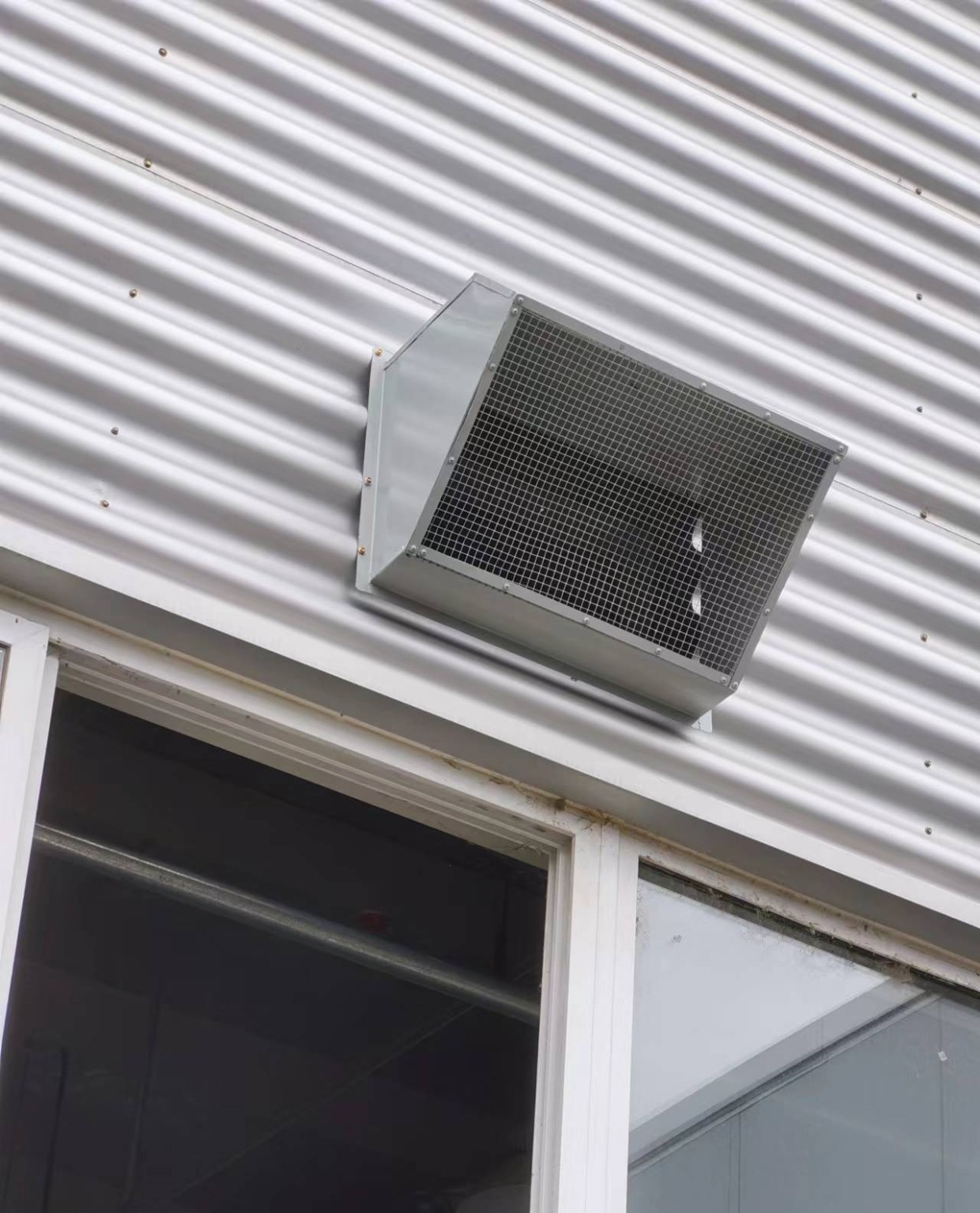

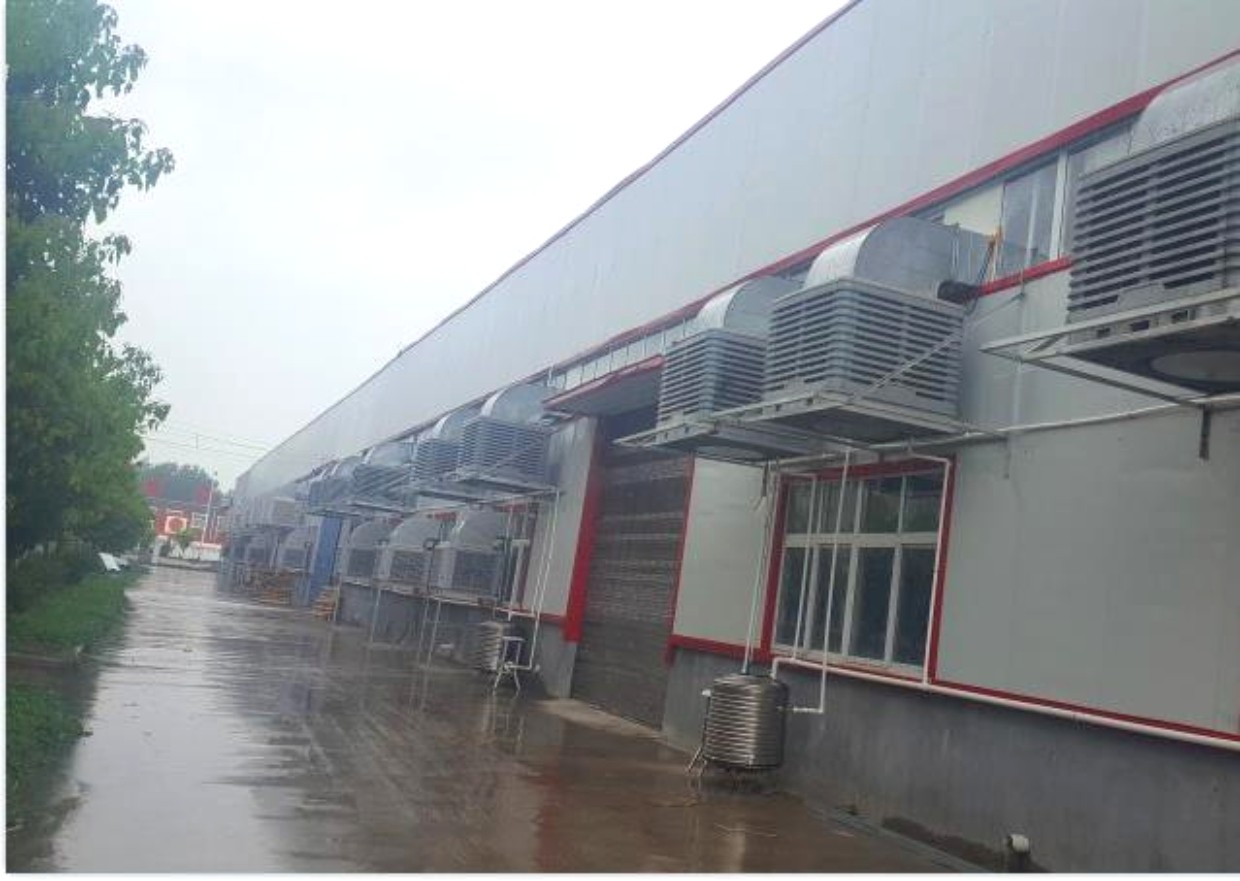

6、车间降温通风系统施工安装现场。

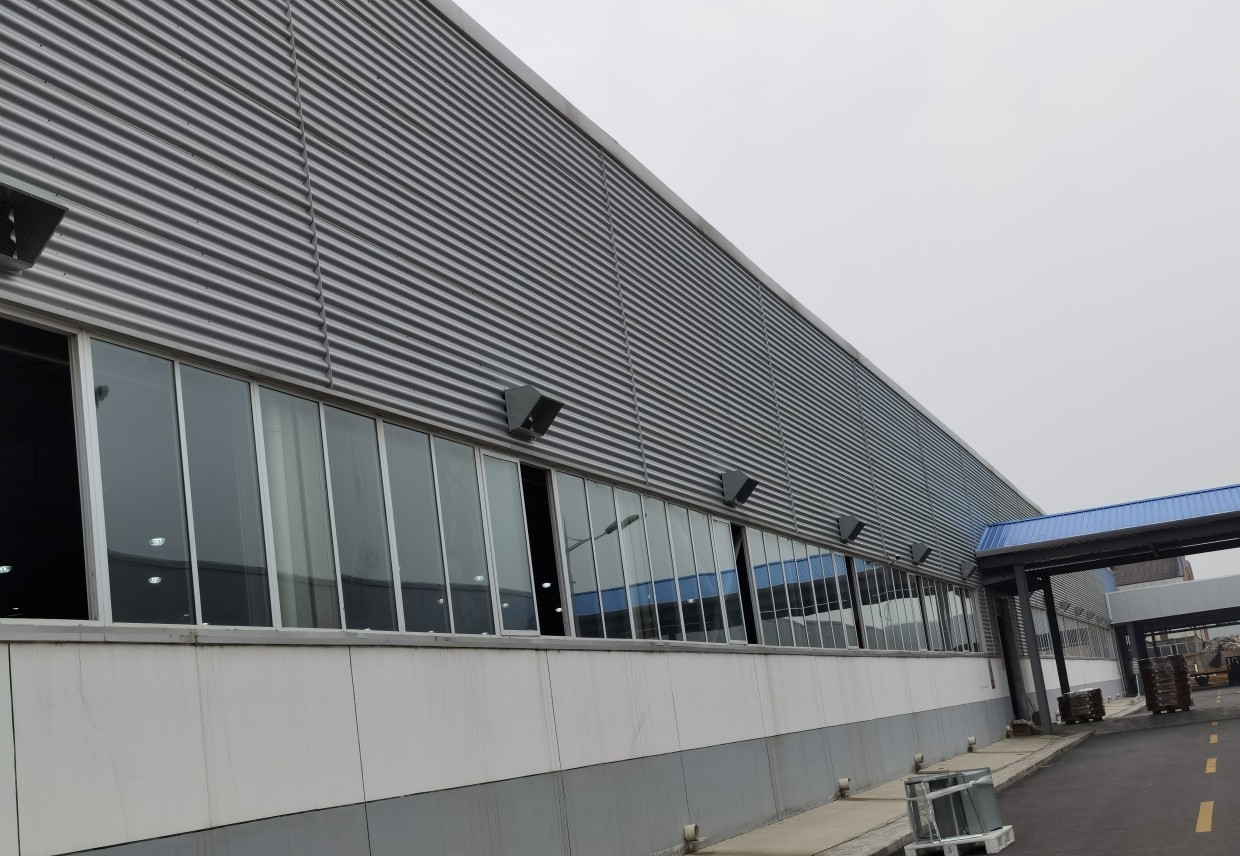

7、车间降温通风系统工程完工，验收合格，投入使用。
