云南保山搅拌站沥青烟环保处理项目
河南若思机械有限公司拥有一批专业的高技术人员，整合国际知名企业的经营管理模式及售后及时跟进的全方位服务。公司秉持“科技是第一生产力”的信念，“环保，节能”做为我们的社会责任，自成立以来以扎实的技术，恰当的工艺及快捷，有效的售后服务每一位客户，秉承“技术引领，品质保证，客户满意”的公司宗旨，遵守“诚信，务实，共赢”的经营理念，提供给客户优质的产品和完善的服务。在云南保山搅拌站沥青烟环保处理项目中，河南若思机械以丰富的经验、成熟的技术、优质的产品、合理的价格和周到完善的售后服务全面响应云南省保山市达昌道路工程有限公司的要求，为贵司搅拌站专业设计沥青烟废气处理系统，我们有信心也有能力为贵司提供满意的产品和全方位的服务。
关于贵公司在生产过程中，产生的沥青烟，我公司结合现场工况和废气特点，参照有关技术资料及我公司的实践经验，对贵公司沥青烟处理做以下方案。
项目概述
现有设备生产能力为25000型，生产过程产生沥青烟已经过处理但处理效果达不到现行环保指标的要求。公司意识到对周边地区和大气环境造成一定的污染和影响，积极配合本市环境攻坚办的工作，特委托我公司对其进行废气排放设施提升改造，确保排放的有机废气得到有效收集和治理，以达到环保排放要求。
现场概况
考虑各方面因素，废气排放量总量约25000m3/h。根据现场工况，我公司的技术部门设计制订如下方案：

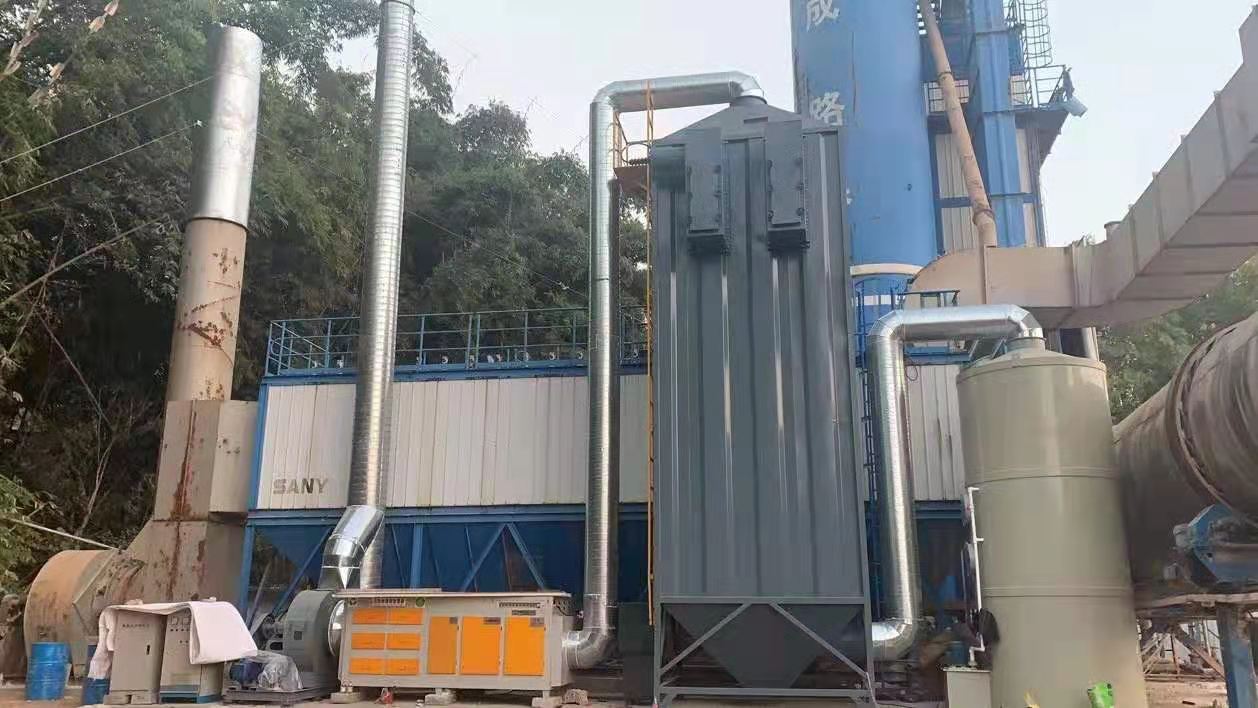

首先，拆除更换橡胶沥青废气排放管道及废气处理设备，重新安装管道。收集各点挥发的沥青烟废气后统一归入主管道，落料点的制作收集罩，用原风机收集废气后排入水泥喷淋塔，在水塔上部开孔引出管道后进入净化系统，所有废气管道收集后经净化系统、风机后由排气烟囱排出。
然后，新增1套废气处理设备：水喷淋净化器（方形环流塔）+电子焦油扑捉器+等离子/UV光氧催化一体机+风机，以保障废气净化后达标排放，符合目前环保要求。
设计依据
(1)《中华人民共和国环境保护法》 ；
(2)《大气污染物综合排放标准》（GB16297-1996）；
(3)《恶臭污染物排放标准》(GB14554-1993)；
(4)《环境空气质量标准》（GB3095-1996）；
(5)《工厂企业厂界噪声标准及其测量方法》(GB12348～12349-90)；
(6)《工作场所有害因素职业接触限值》(GBZ 2-2002)；
(7)《工业企业设计卫生标准》(GBZ 1-2002)；
(8)《建设项目环境保护条例》中华人民共和国国务院令第253号 1998；
(9)《工业企业挥发性有机物排放控制标准》（DB13/2322-2016）
(10) 无刺激性异味排放；
本方案系统设计内容包括：废气出口集气总管至排气烟囱之间的废气处理设施的工程设计、安装与调试。
(1) 严格执行国家环境保护有关法规，按规定的排放标准，使处理后的废气各项指标达到且优于国家排放标准。
(2) 采用先进、合理、成熟、可靠的处理工艺，并具有显著的环境效益、社会效益和经济效益。
(3) 工艺设计与设备选型，能够在生产运行过程中，具有较大的灵活性和调节余地，确保达标排放。
(4) 在净化设备运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用。
设计参数和设备选型
1、通风量及废气分析
1.1根据提供资料和治理要求，现将各数据整理如下：
（1）在生产操作过程中，所产生的挥发性有机废气（含有油污和粉尘）等
（2）危害性：头疼、眩晕、呕吐、刺激眼睛、抑制中枢神经。
1.2风量选型
根据甲方提供数据：25000m³/h
2.1 喷淋塔：水处理设备将气体中含有的污染物传送到液体中，然后再将清洁之气体与被污染的液体分离达到清净空气的目的。
2.2 电子焦油扑捉器
电捕油器为特殊规格定制产品，客户在定制时请提供含油烟气的处理烟气量大小，另外还应提供含尘含油烟气的类型、成分、温度、湿度及粉尘浓度的估算值，以便我们为客户提供更好的产品和更优质的服务。
高压电捕油器是一种应用于高温状态下除油、除味、除臭、脱硫（选用）功能的高效率净化设备。采用我司自行开发研制的高压恒流电源，高压电源产生的高能电子、正负离子、自由基等活性粒子可以和废气中的污染物产生反应作用，使污染物中的分子在极短的时间内发生电离分解，并发生后续的各种连锁电离雪崩反应，从而达到除尘、除味、除油、除雾、除烟等净化功能，可有效净化包括：VOC（挥发性有机物）、SO2等硫系恶臭气体、苯系异味气体、油烟性粉尘、塑胶尾气等在内的污染源。
1.塑胶行业生产线的含油含石蜡废气；
2.沥青防水油毡生产线产生的含焦油烟气；
3.橡胶行业发泡、硫化生产线产生的焦油废气；
4.纺织印染行业整形机、蒸布机排出的含油废气；
5.塑料再生行业清洗机、颗粒挤压机排出的有机废气；
6.印刷、喷绘、喷漆行业的挥发性废气；
电捕油器除油原理简介：在物理学中，已经得知电子或带电的粒子在电场的作用下会作定向运动，电捕油器就是采用这一原理进行的。含有焦油或其他油质及其他固体颗粒的烟气在进入电捕油器时，由于电捕油器存在正极与负极（负极就是馈入高压直流电的电晕极，其正极就是接地的电除油器的沉淀极）。送入高压直流电的直流电压为40-60KV，在此高压电场的作用下，电晕极周围的气体就产生电离，由于电离的结果，产生了电子与带正电的离子，气体在流动过程中，其中的焦油就是被电子与带正电的离子所吸引，形成了带电子的焦油粒子与带正电的焦油粒子，这些带电粒子在高压电场的作用下，各自向他们相对的极移动，即带负电的焦油粒子向沉淀极移动，带正电的焦油粒子向电晕极移动，在移动的过程中不断吸收其他焦油粒子，使其成更大的颗粒，到最终到达沉淀极吸附，粘着于管壁，粘着多了，由于焦油的自重沿沉淀极壁流下，达到除油的目的。也有部分带正电的焦油粒子向电晕极移动，但由于电晕的直径只有10-20毫米左右，它移动的距离只有5-10毫米，而在管式除油器负电子焦油粒子移动在于100-200毫米左右，所以负电子焦油粒子在移动中吸引其他的焦油粒子机会就多，所以大部分焦油是在沉淀极中除下，仅少部分焦油在电晕极除下。
电捕油器的主要结构：
1.电缆终端盒：是在电捕油器上接受高压电缆送过来的高压直流电的装置。
2.穿墙套管：是电瓷件，由终端盒引出而进入支持绝缘子的过渡装置。
3.支持绝缘子：是起两个作用。一般都是有三只以上支持绝缘子以吊杆吊住电晕极的上框架，以保持上框架的稳定，但小型的就是采用单只支持绝缘子吊住上框架。另一个作用是通过其中的一只支持绝缘子引入高压直流电源。
4.上框架与下框架：是安装固定与稳定电晕极之用。上框架可以对电晕极在沉淀极中的位置进行调整。下框架主要是固定重锤来保证电晕极的调整及使电晕极处于垂直状态，而并非为扭曲状态。
5.电晕极：一般用304以上级别的不锈钢芒剌组成。
6.沉淀极：一般是由厚度为2毫米的普碳钢板卷焊而成，由于沉淀极总长为3500毫米左右，所以是由多段管对焊而成一整体。
7.分气格板：这是由冲制的带有孔眼的钢板组成，通过分气格板的目的是使烟气能达到在全截面上的均匀分布，从而使所有的电晕极—沉淀极组都能起到除油的目的，分气格板一般是分上下两层。
8.外壳：是由钢板卷焊而成，由顶盖与筒体两部分组成，外壳上有以下部件：
（1）出入孔：进出电除油器内用，同时作为检修时采光用。
（2）防爆阀：防爆阀作为事故时筒体与顶盖同时泄压之用，分为水平防爆阀和垂直防爆阀两种。
（3）进出口管道：一般进口烟气管道是在筒体的下侧放进入，出口烟气管道在顶盖的中央，也有的是另一侧上方引出。
（4）发散管：这是指在筒体的左右侧安装的，目的在于置换沉淀极管间的残余气体用的放散管。
（5）蒸汽吹扫管：目的在于气体置换时进入蒸汽。
9.焦油封：是收集电捕油器流下焦油的一种装置，焦油封起到既能收集焦油，并能使其自流至焦油沟或焦油管中，同时又起了封住电除油器内的烟气，使之不向外泄露的作用。

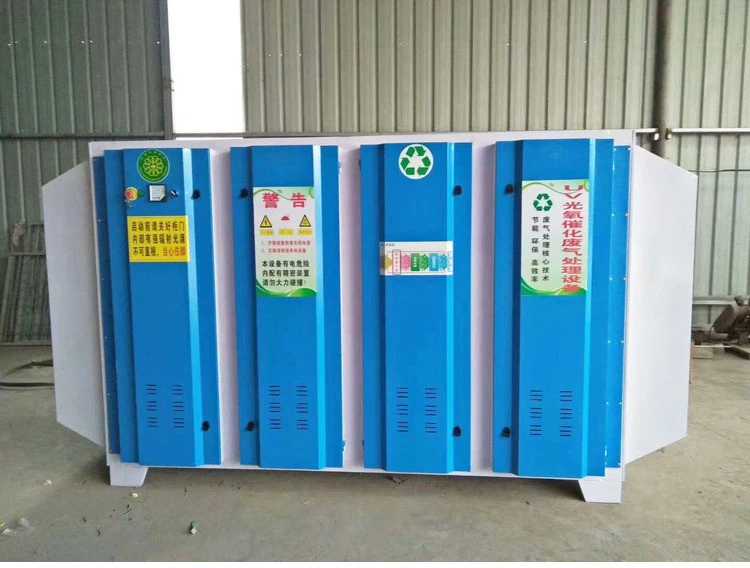

2.3 UV光解催化除味器
UV光解催化除味器，又称光氧催化器。是一款多层、综合净化的高效有机废气处理设备，GLUH系列废气UV高效光解净化技术原理：紫外线，英文简称UV，是电磁波谱中波长0.01-0.40微米（可见光紫端到X射线间）辐射的总称。
用紫外光分解恶臭气体，使其分解转变成无臭气体，也就是意味着要切断恶臭分子的分子链，我们知道，化学物质的分子键都是具有能量的，这就是分子的结合能，所以，要切断恶臭分子链，就要使用发出比恶臭分子的结合能强的光子能。
应用紫外线光解技术原理处理废气物质，其化学反应过程是复杂的过程，我们可通过以下分解分子结构相对简单的气体（以H2S为例）的反应模型来初步了解：

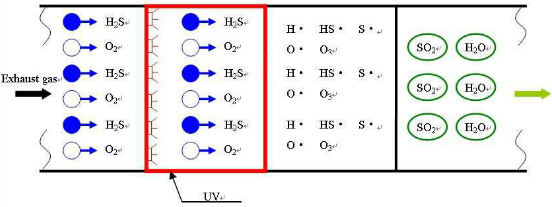

UV光解处理废气反应模型
由上述反应模型可见，高能紫外线光能能将恶臭化学物质，拆解为独立的原子，再通过分解空气中的氧气，产生性质活跃的正负氧离子，继而产生臭氧，同时将拆解为独立原子的化学物质通过臭氧的氧化反应，重新组合成低分子的化合物如：水，二氧化碳等。
废气经过UV光解净化区，运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，并配合光催化层三层净化，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外，光催化层在紫外线照射下既能高效分解有机废气也能脱附再生。高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），裂解恶臭气体如：氨、硫化物H2S、VOC类，苯、甲苯、二甲苯的分子键，使呈游离状态的单分子被臭氧氧化结合成小分子无害或低害的化合物，如CO2、H2O等。高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧不稳定需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧) O+O2→O3(臭氧)，众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果，通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

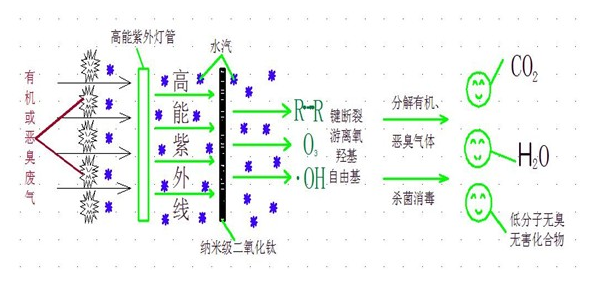

UV光解催化处理废气反应模型
这是一个协同、连锁复杂的反应过程，在很短的时间内（2-3秒）就可完成。
（示例图片，产品以实物为准）

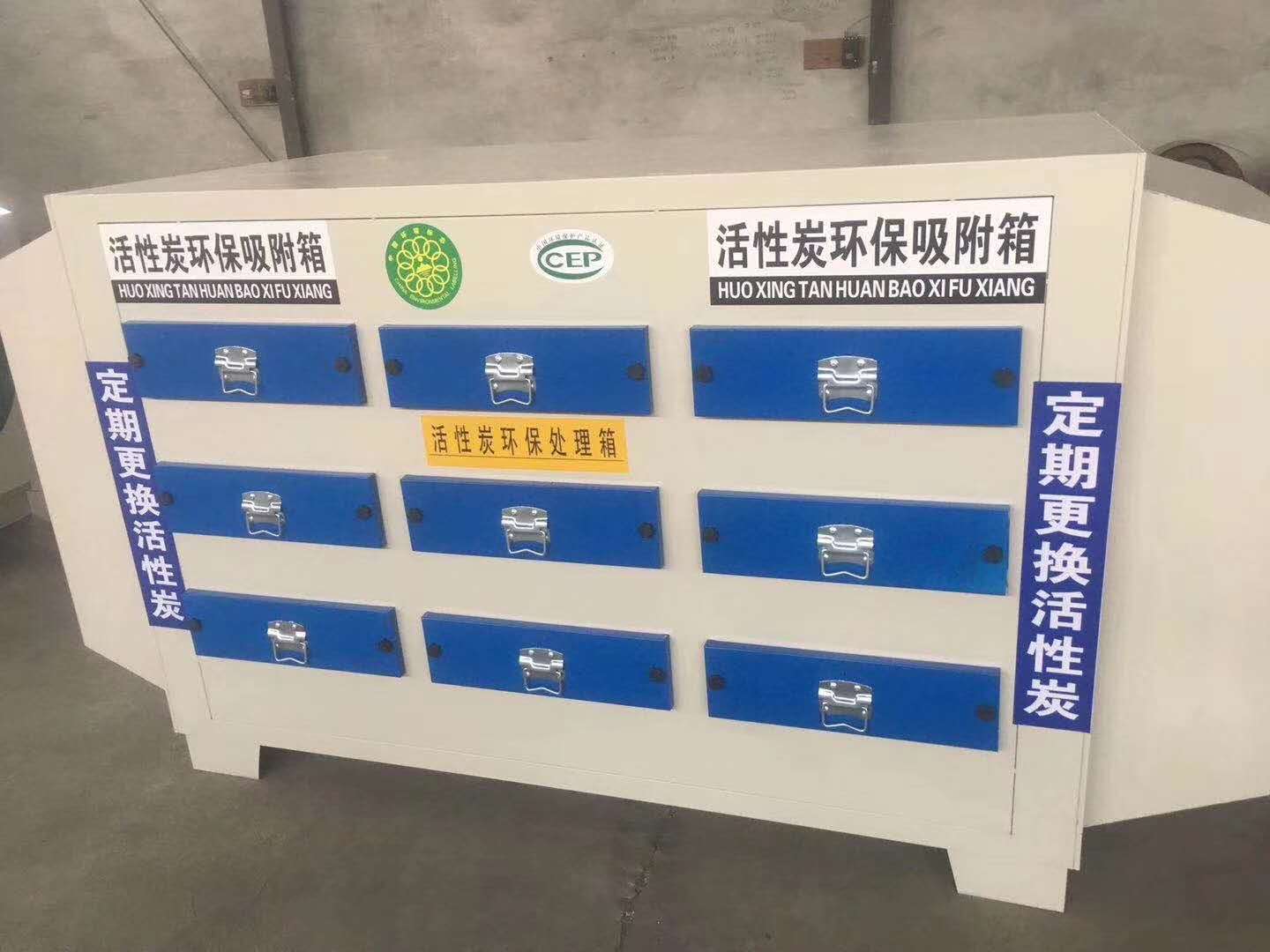

2.4 活性炭箱
活性炭吸附废气处理原理：活性炭在活化过程中，巨大的表面积和复杂的孔隙结构逐渐形成，活性炭的孔隙的半径大小可分为：大孔 半径>20 000nm ；过渡孔 半径150 ～20 000nm；微孔 半径< 150nm；活性炭的表面积主要是由微孔提供的，活性炭的吸附可分为物理吸附和化学吸附，而吸附过程正是在这些孔隙中和表面上进行的，活性炭的多孔结构提供了大量的表面积，从而使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将介质中的杂质吸引到孔径中的目的，这就是物理吸附。必须指出的是，这些被吸附的杂质的分子直径必须是要小于活性炭的孔径，这样才可能保证杂质被吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭，从而适用于各种杂质吸收的应用。
净化后的废气再经活性炭层对废气异味进行吸附，最后由管道洁净排放。

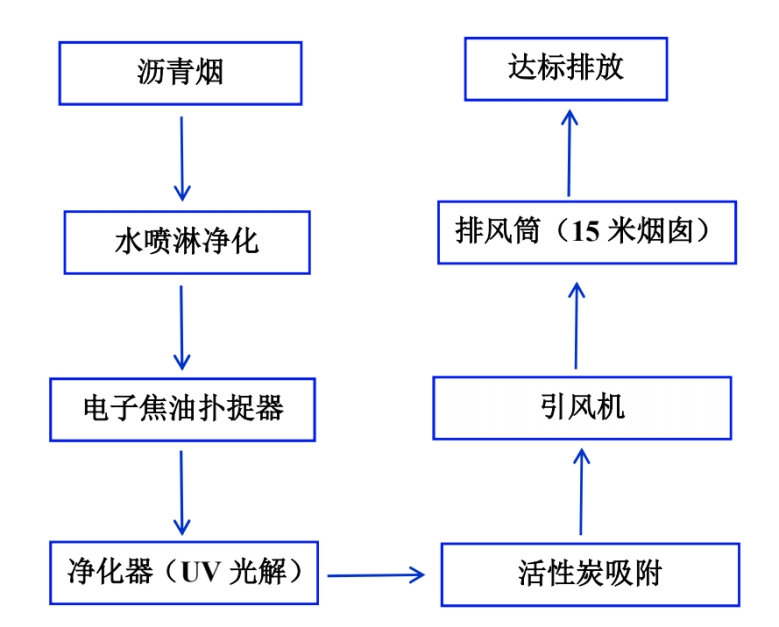

3、工艺流程：
沥青烟净化系统配置

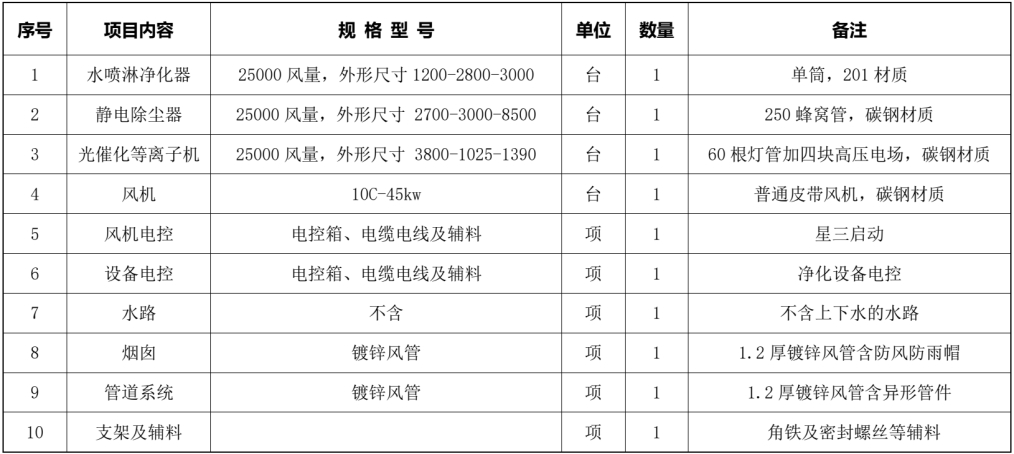

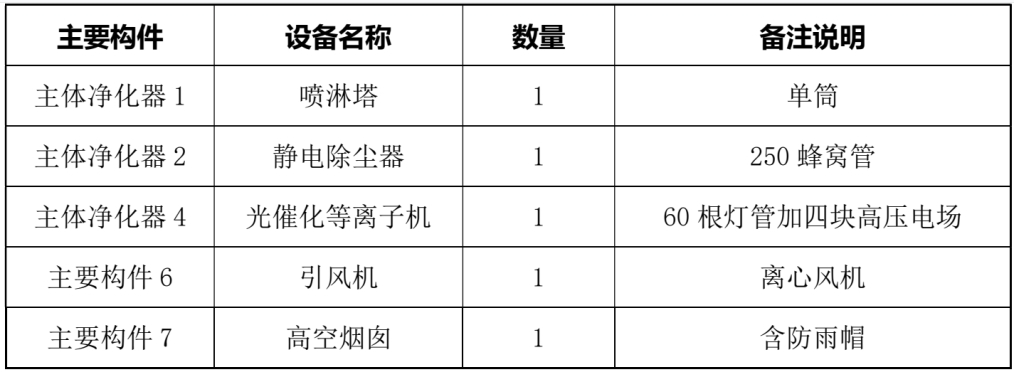

项目设备配备清单
质保期及售后服务
1、本设备质保期为壹年，质保期内甲方应按照乙方的设备使用要求进行定期的每个月保养及维护，否则因设备引起问题由甲方自行承担。 质保期内非人为原因造成的净化器质量问题，我公司可以免费维修或更换配件。质保期满后，我公司提供有偿维修维护。
2、维修热线响应：我公司接到报障电话后，售后服务部在2小时内响应并回复，工程部安排技术人员在约定的时间内到达现场进行维护维修。
施工安全保障
我方应自觉遵守国家有关安全生产、消防安全的法律、法规和标准以及甲方的各项规章制度，做到安全、文明施工。
1、施工前，甲乙双方应各自指定施工工程项目负责人，共同协商解决施工过程中的安全保障问题，甲方项目负责人在工程施工前要对我方施工人员进行（口头或书面）的施工安全交底，将施工现场甲方存在的危险危害因素如实告诉我方；我方的设备、设施以及施工材料存在危险危害因素也应如实告诉甲方，以便共同做好各种安全防范措施。
2、甲乙双方人员应共同协商，划定施工场所和材料堆放场所，并共同检查施工场所和材料堆放场所的安全状况，发现存在安全问题，应双方协商解决。经双方检查验收后，划定的施工场所和材料堆放场所内的所有安全问题由我方负责处理。
3、我方施工场地应保持整洁，材料应按甲方规定的场所放置整齐，施工完毕后，应清理施工现场，并经甲方验收后，方可退场。
4、我方发现施工安全问题，应及时解决，如不属我方解决范围，应及时报告甲方，由甲方负责解决。

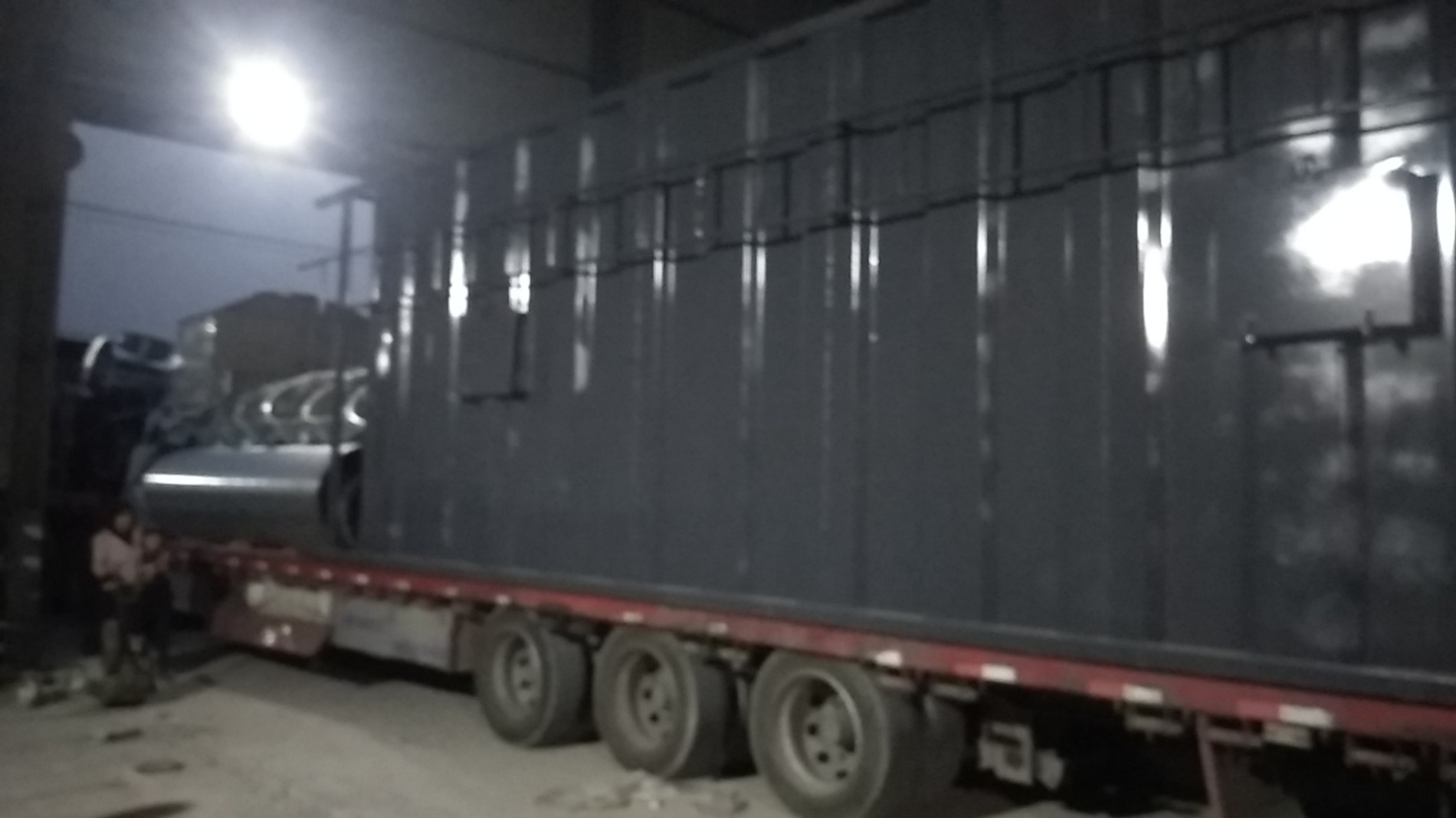

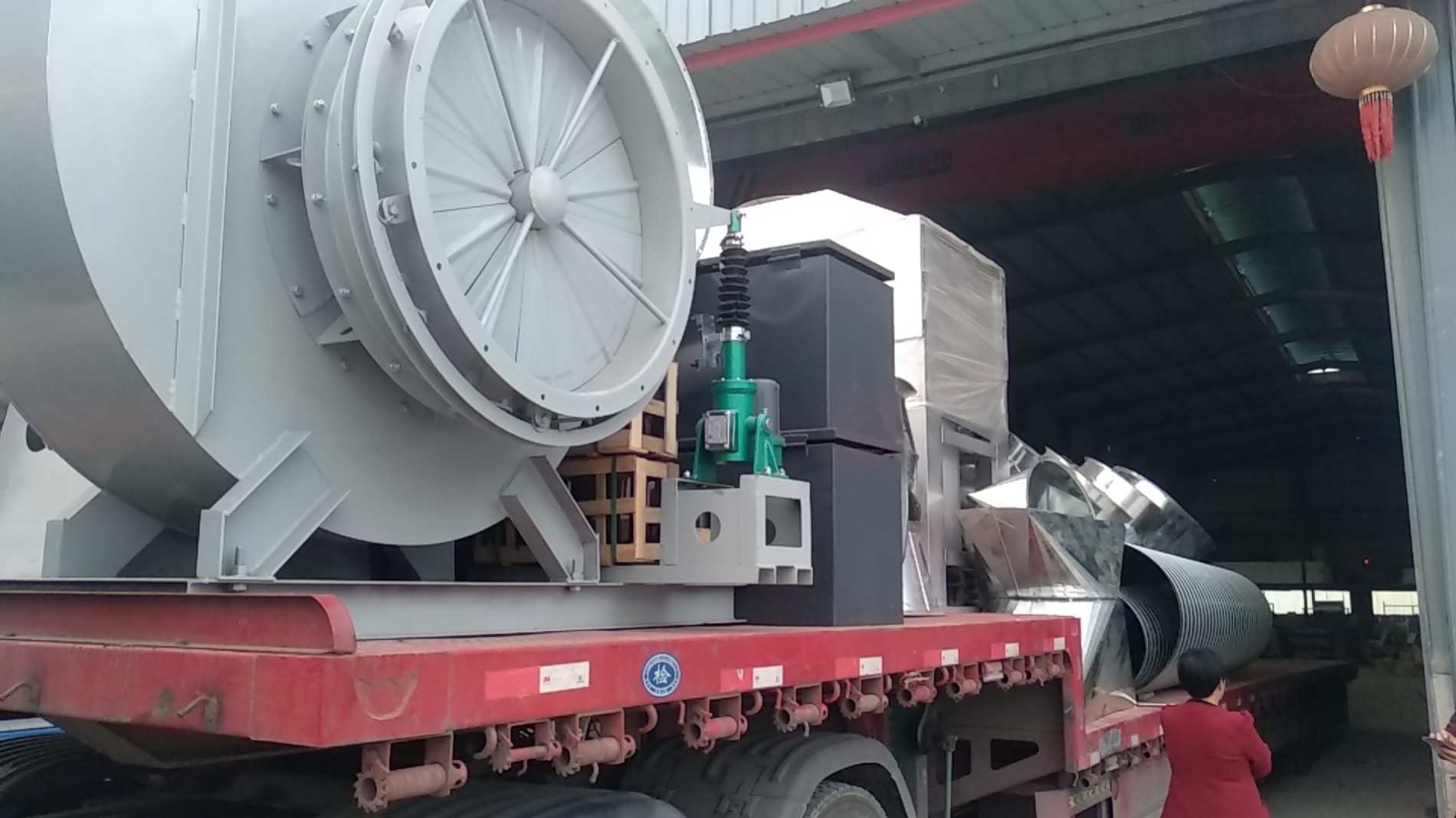

沥青烟废气处理系统设备装车发货现场
设备运输途中

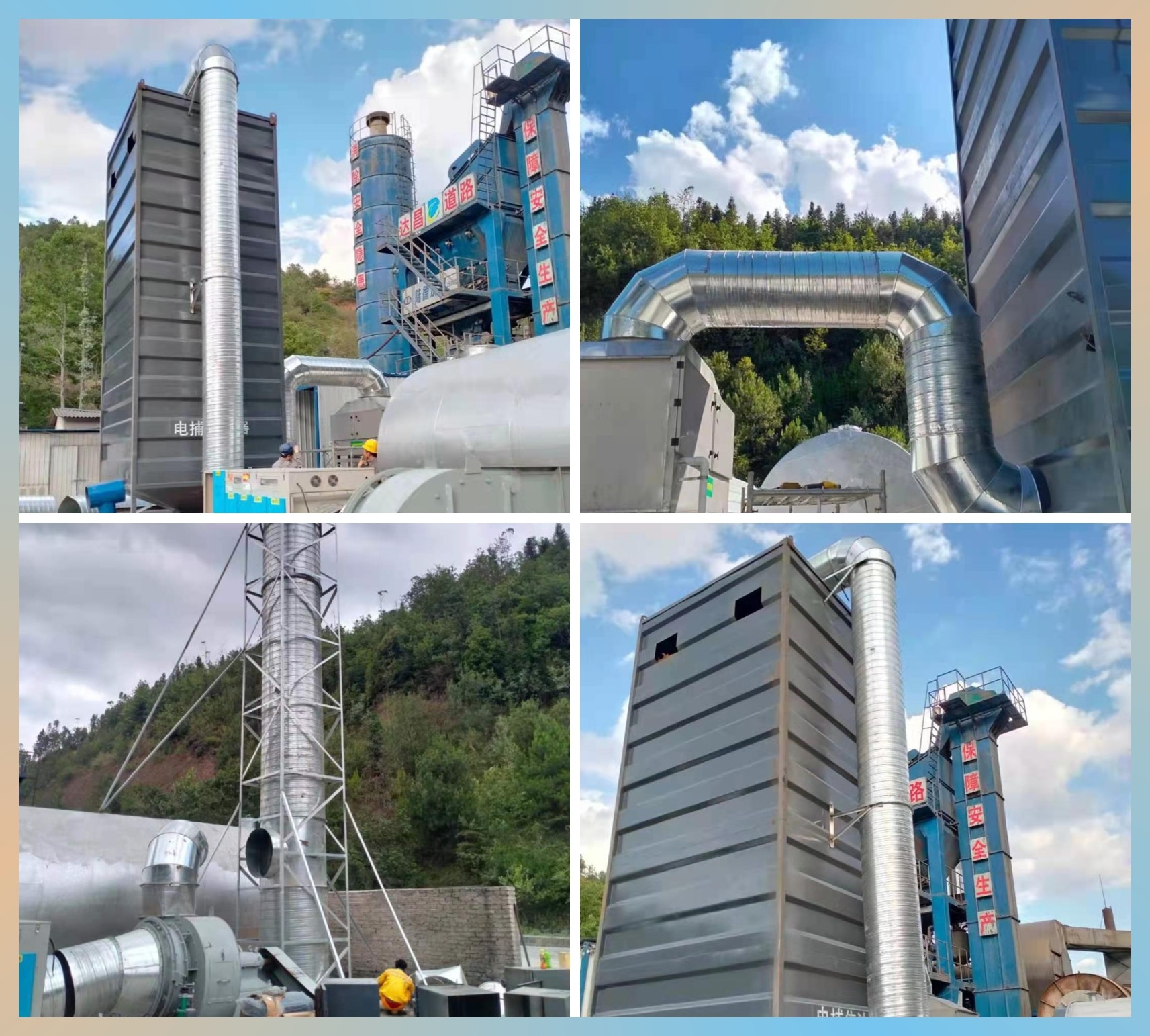

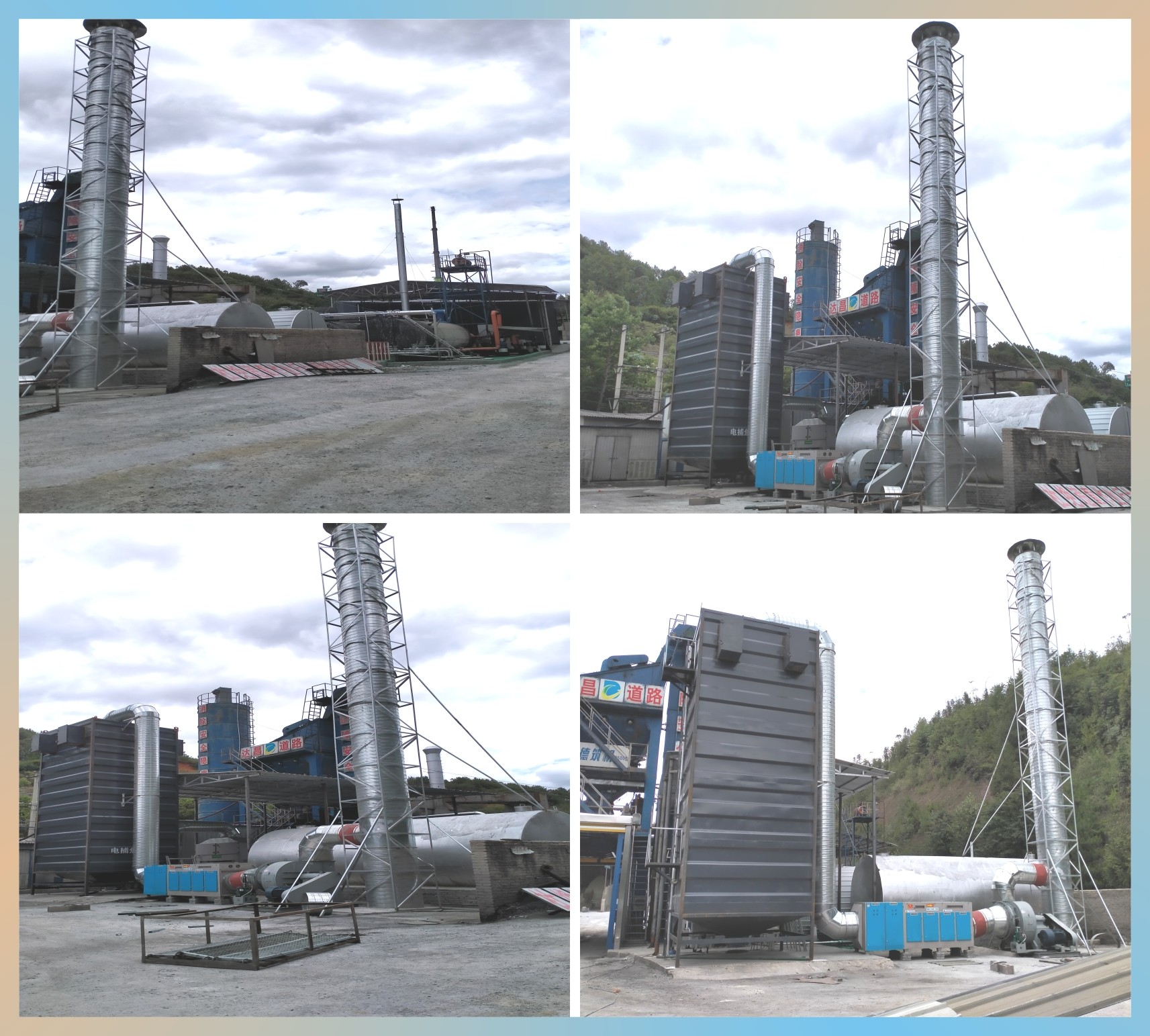

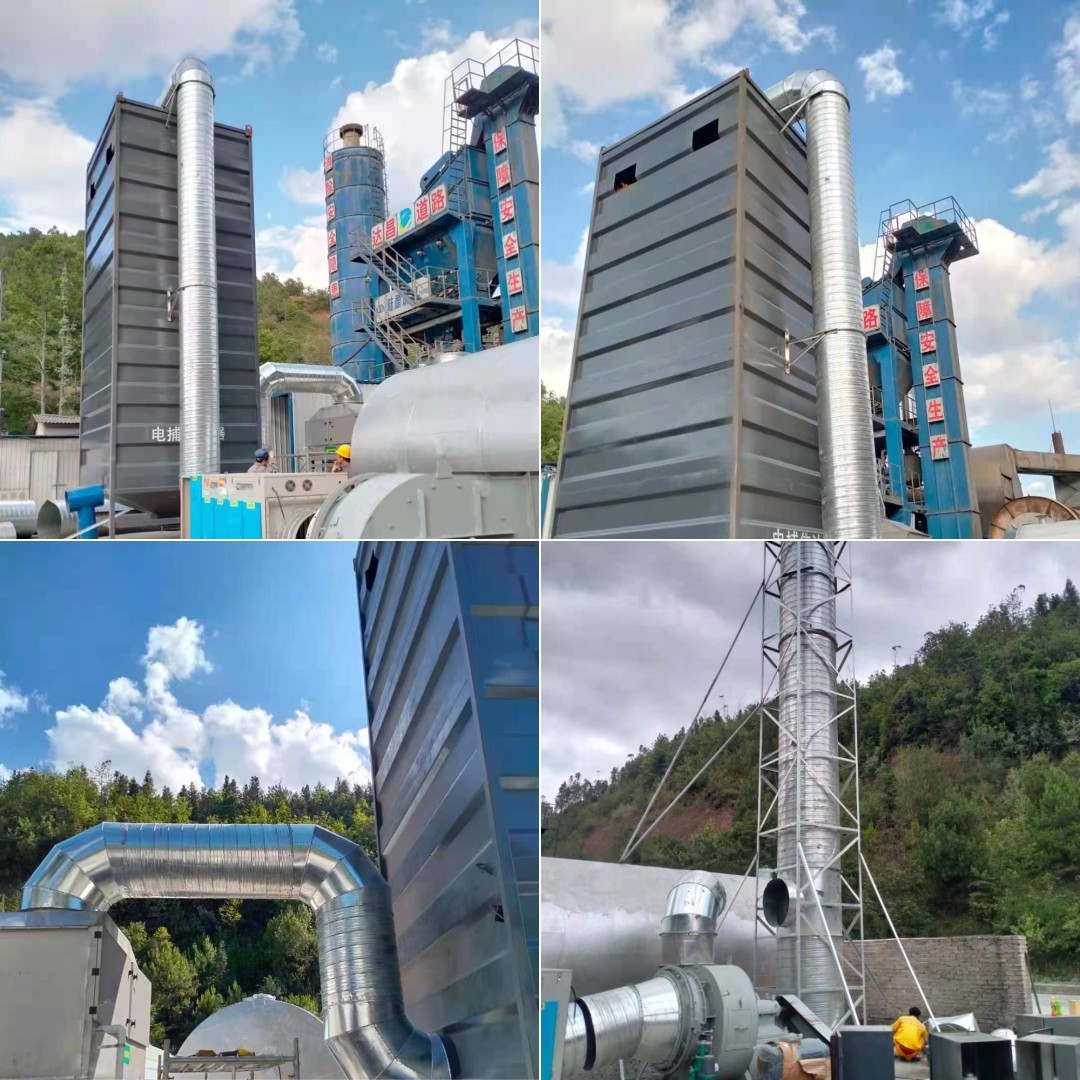

施工安装现场
