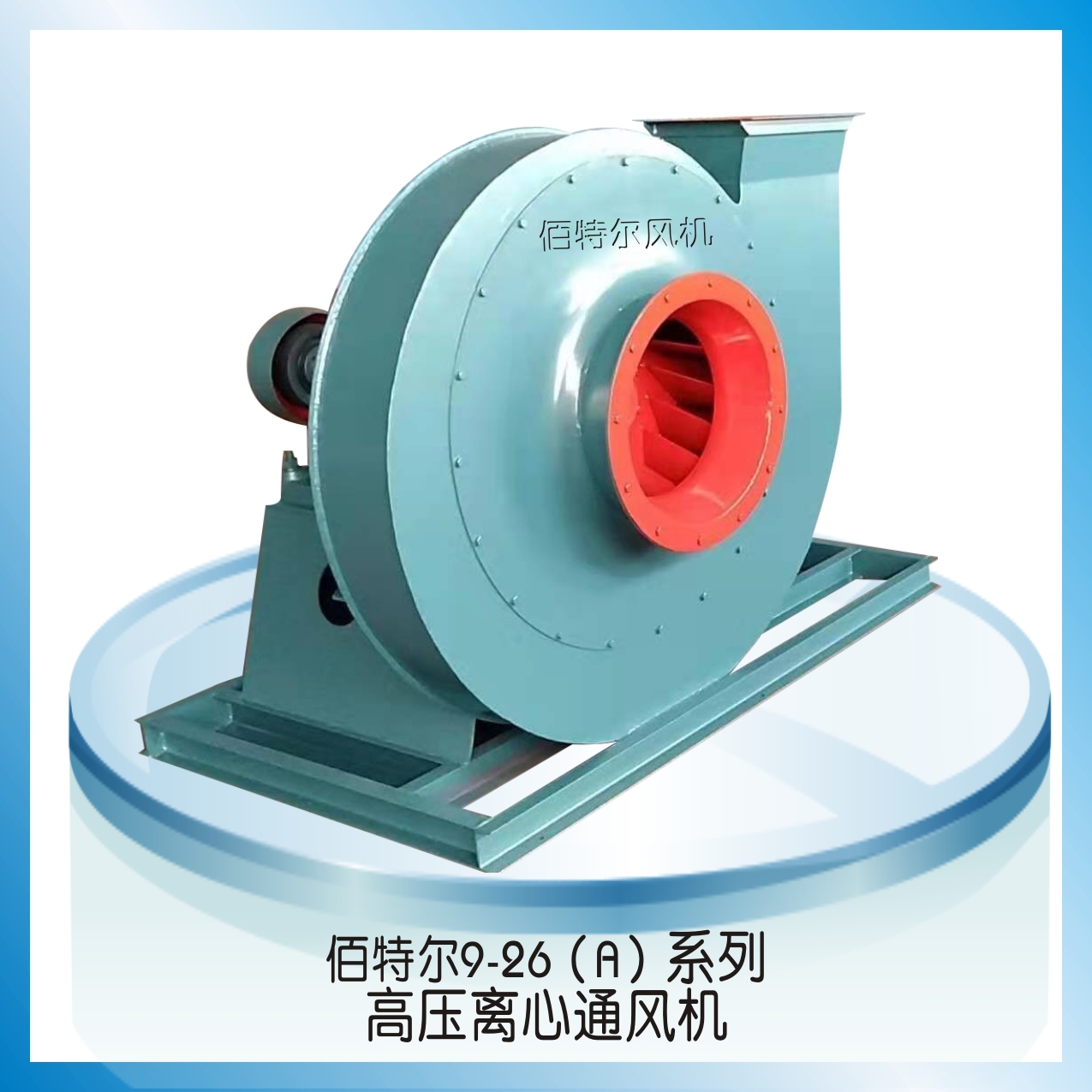

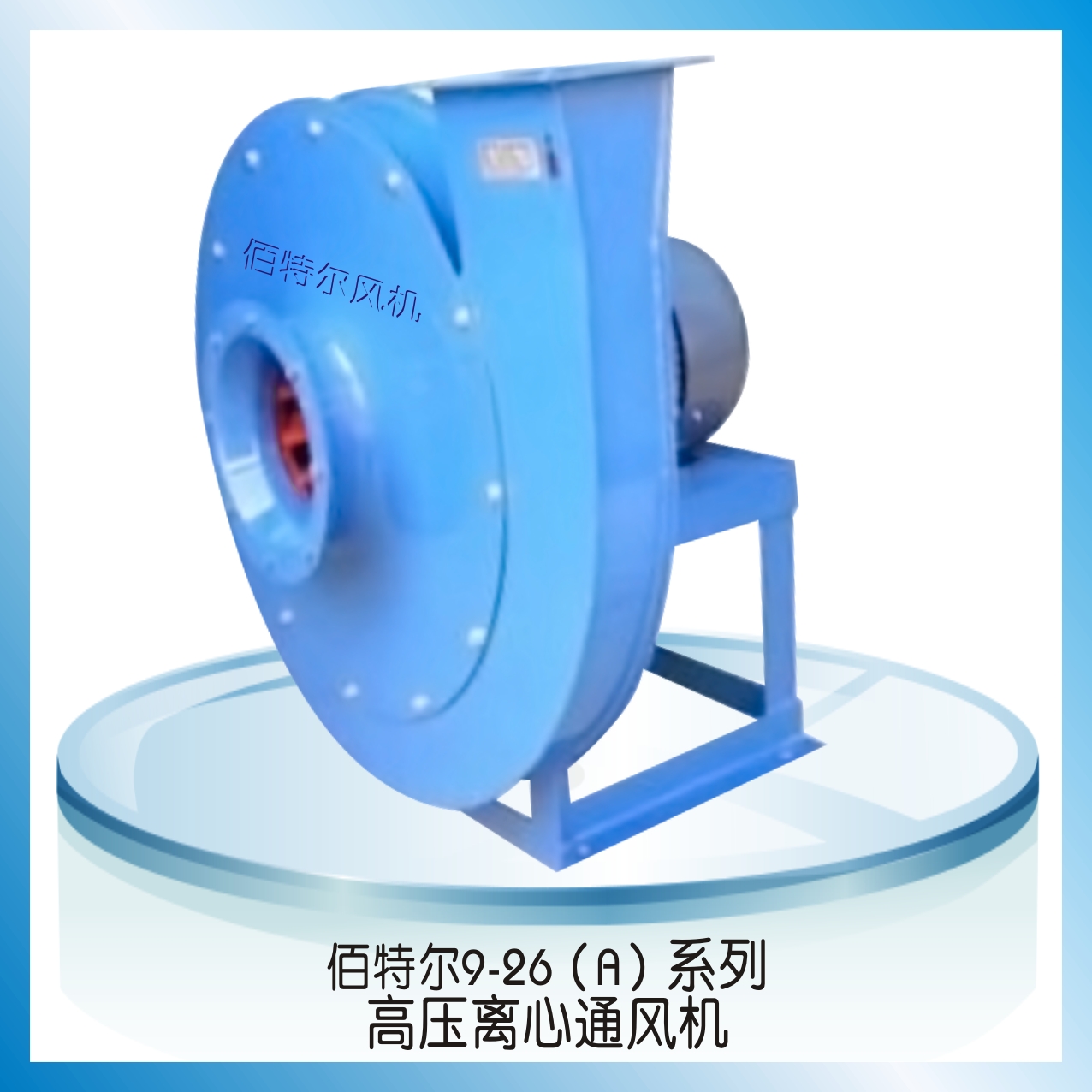

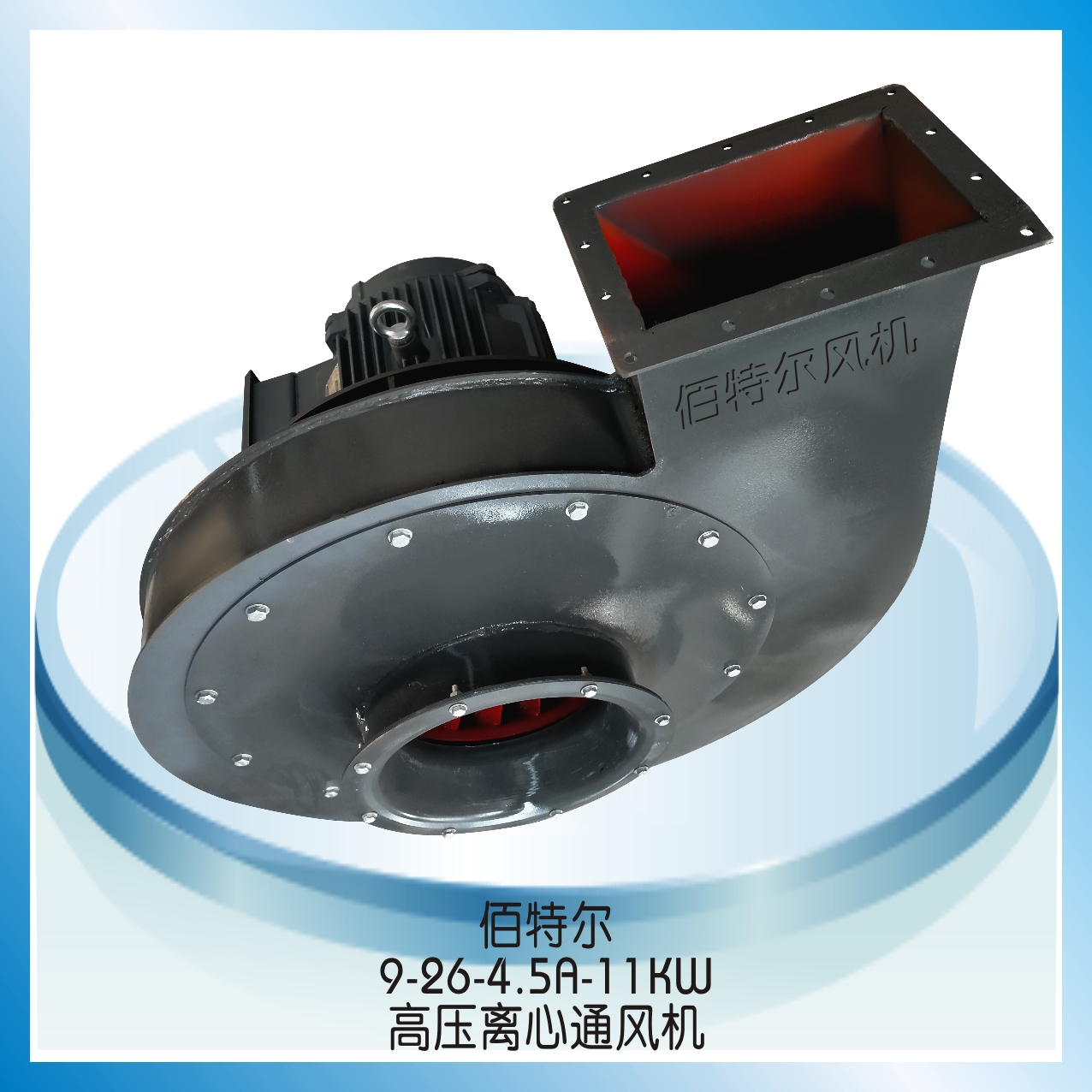

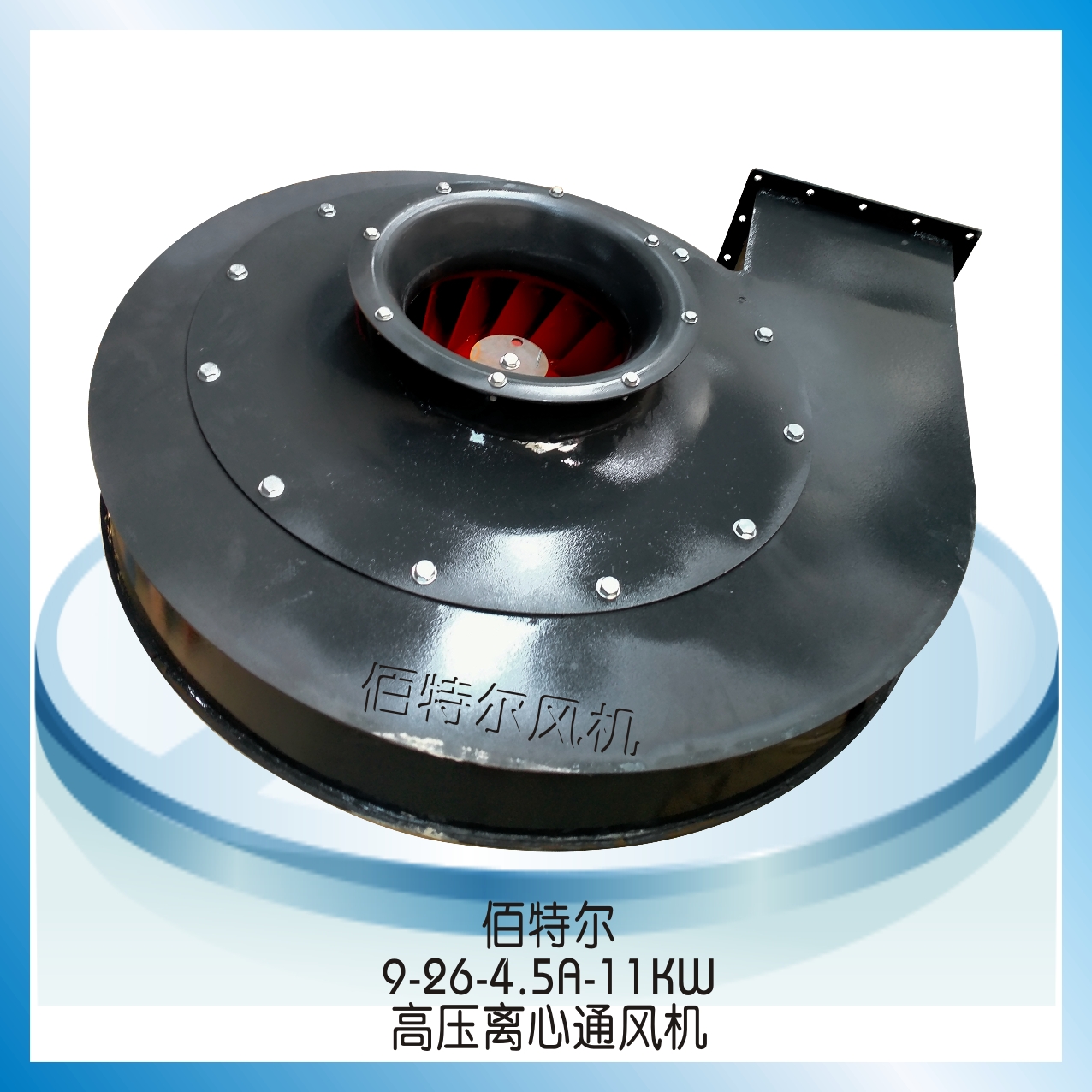

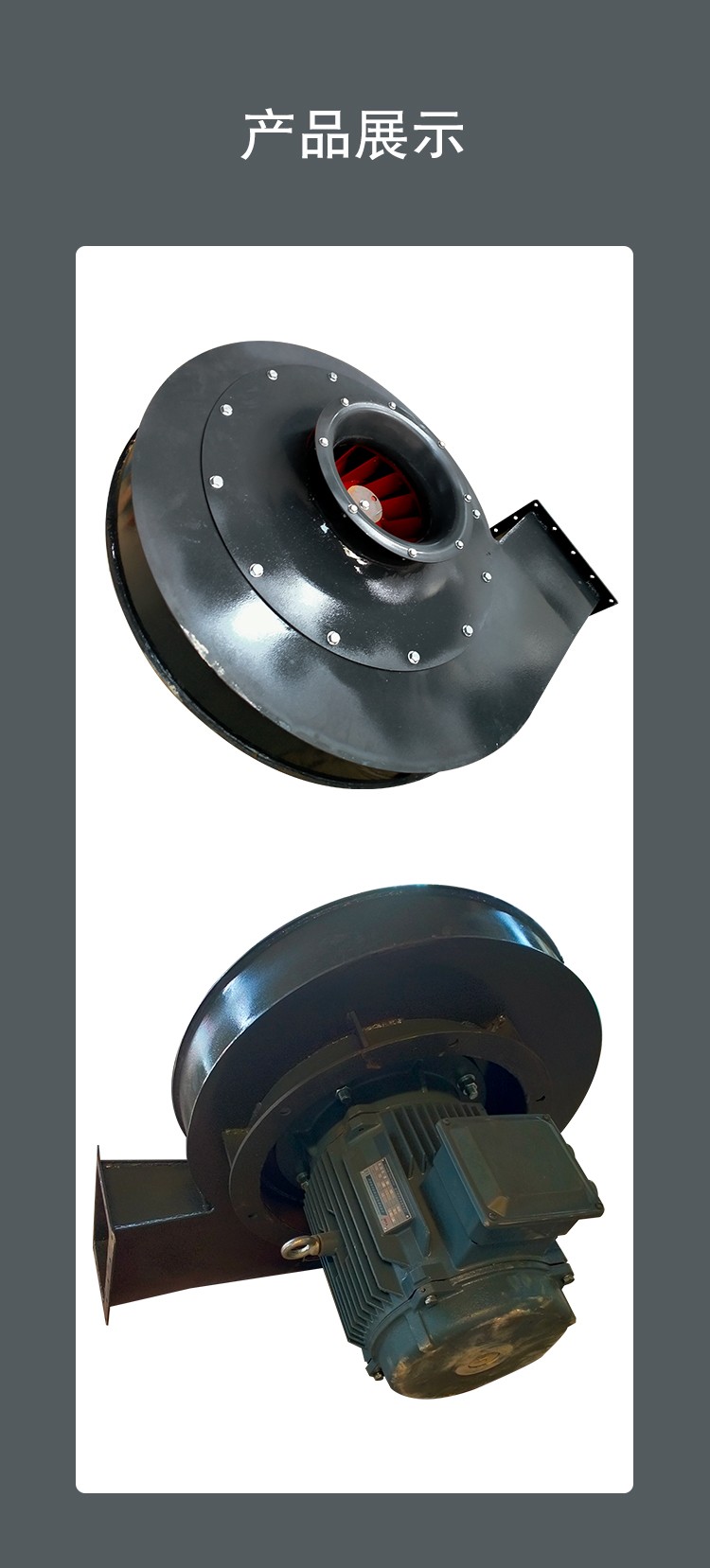

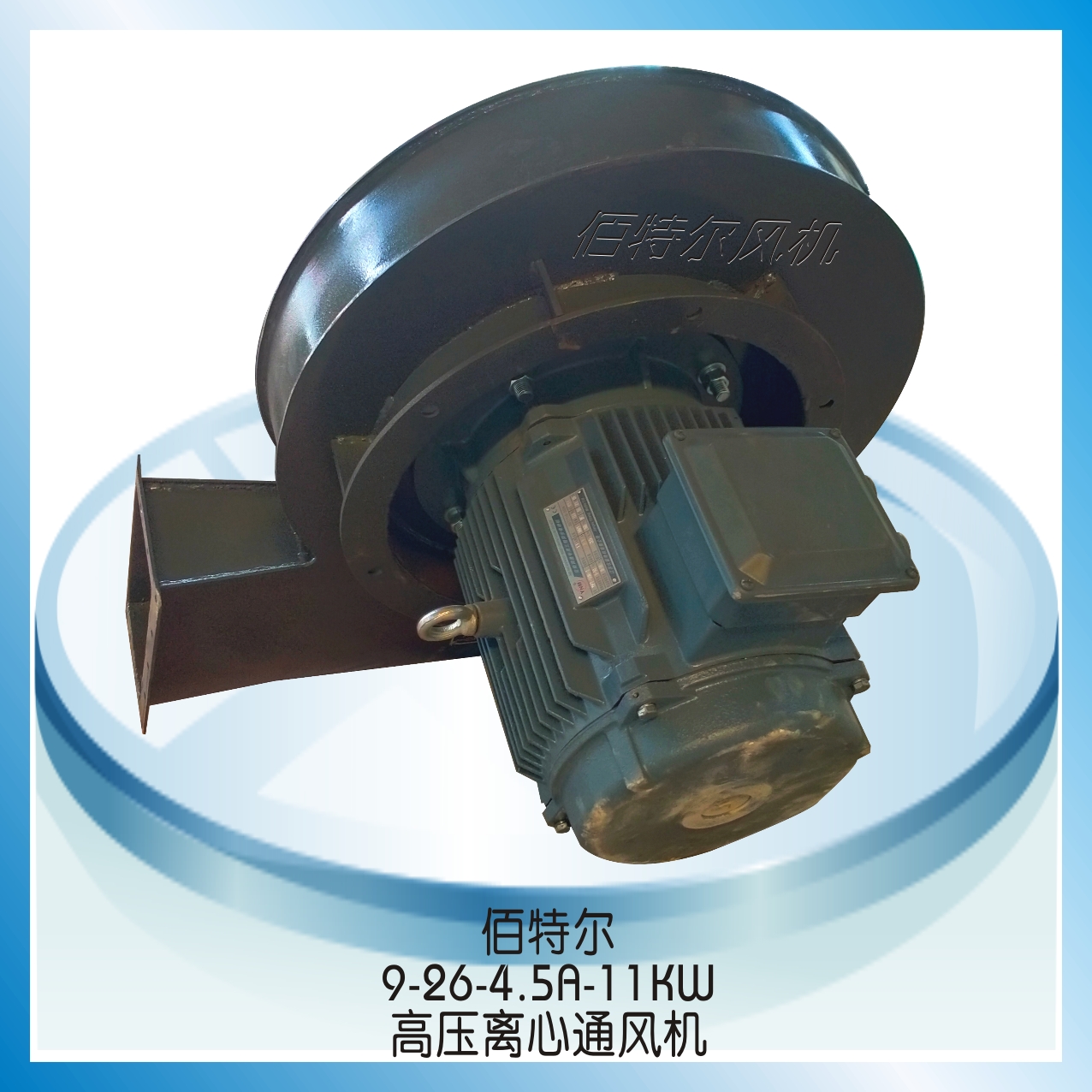

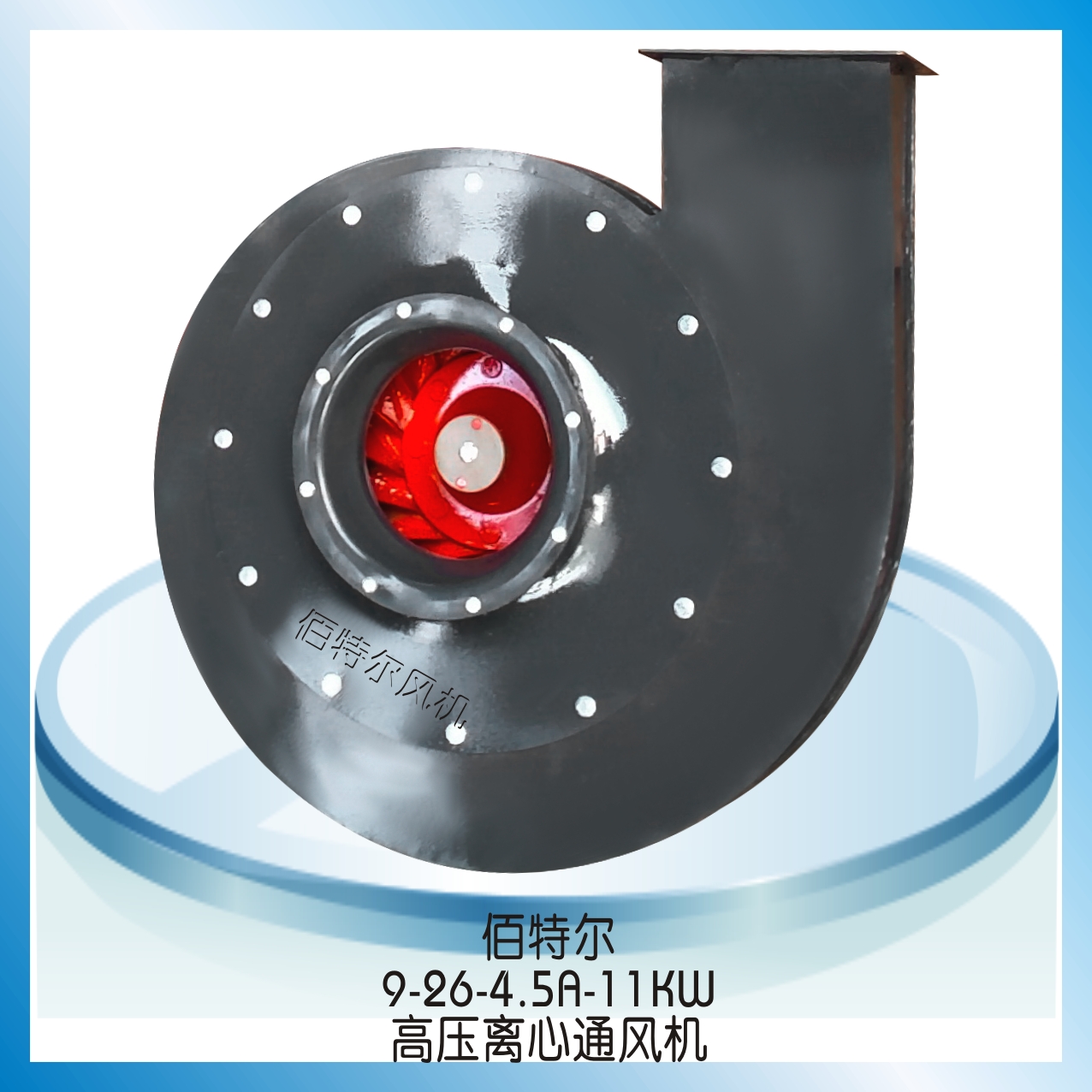

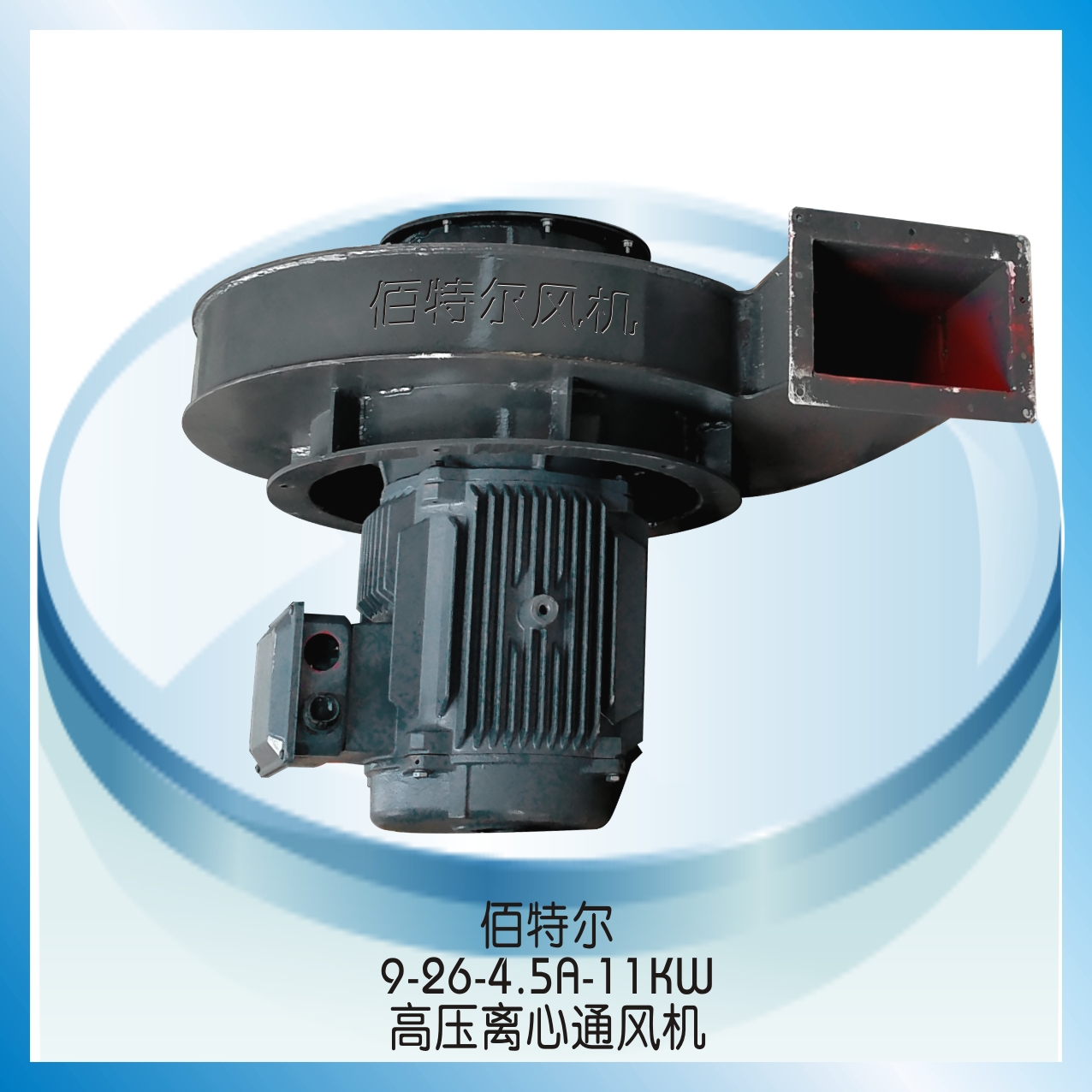

9-26(A)系列高压离心风机
简要描述:一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

 一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。

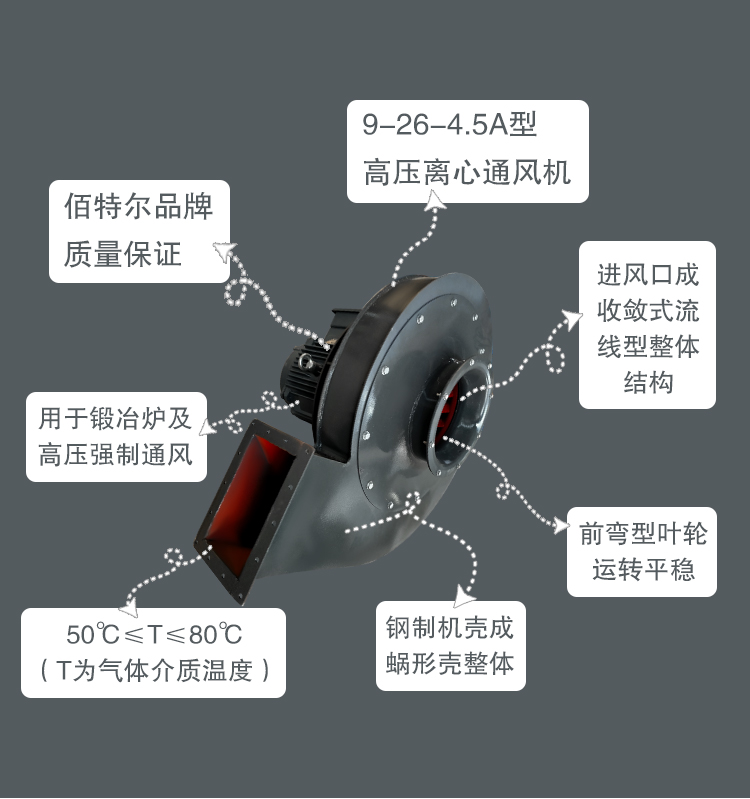

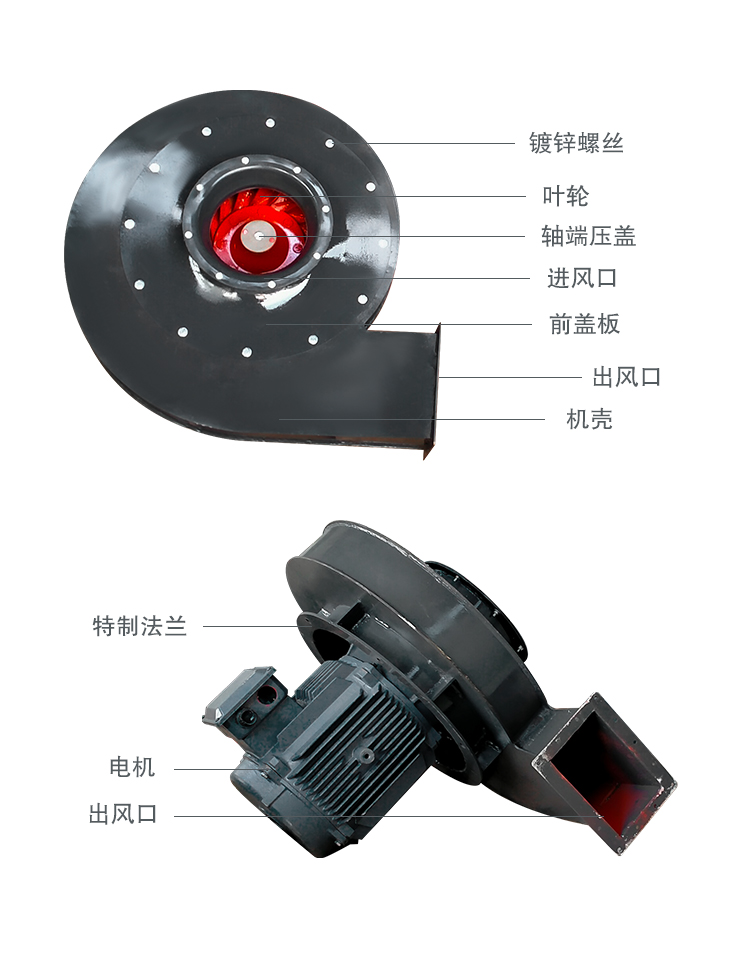

2、风机的结构

  主要由叶轮、机壳、进风口、支架等组成风,机通常制成右旋和左旋两种型式。(1)叶轮:9-19型风机为12片叶片,9-26型风机为16片叶片,均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳.(2)机壳:用普通钢板焊接成蜗形壳整体。(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。

3、风机的型式

  风机的出口位置以机壳的出口角度表示,“左”、“右”,风机机壳制成0度、45度、90度、135度、180度、225度。

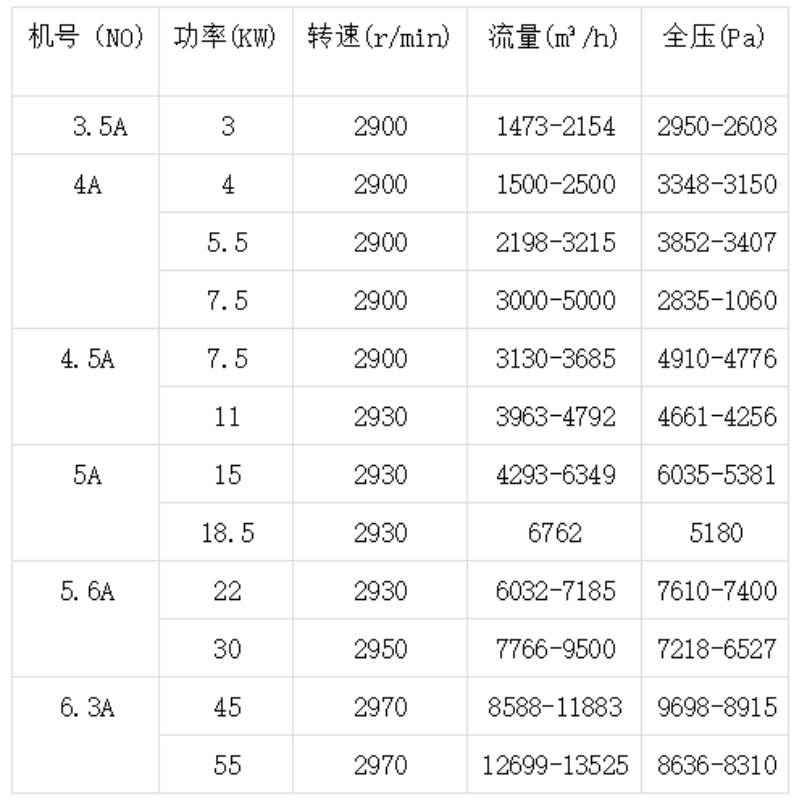

4、风机的性能

机号(NO)

功率(KW)

转速(r/min)

流量(m³/h)

全压(Pa)

 3.5A

3

2900

1473-2154

2950-2608

4A

4

2900

1500-2500

3348-3150

5.5

2900

2198-3215

3852-3407

7.5

2900

3000-5000

2835-1060

4.5A

7.5

2900

3130-3685

4910-4776

11

2930

3963-4792

4661-4256

5A

15

2930

4293-6349

6035-5381

18.5

2930

6762

5180

5.6A

22

2930

6032-7185

7610-7400

30

2950

7766-9500

7218-6527

6.3A

45

2970

8588-11883

9698-8915

55

2970

12699-13525

8636-8310
