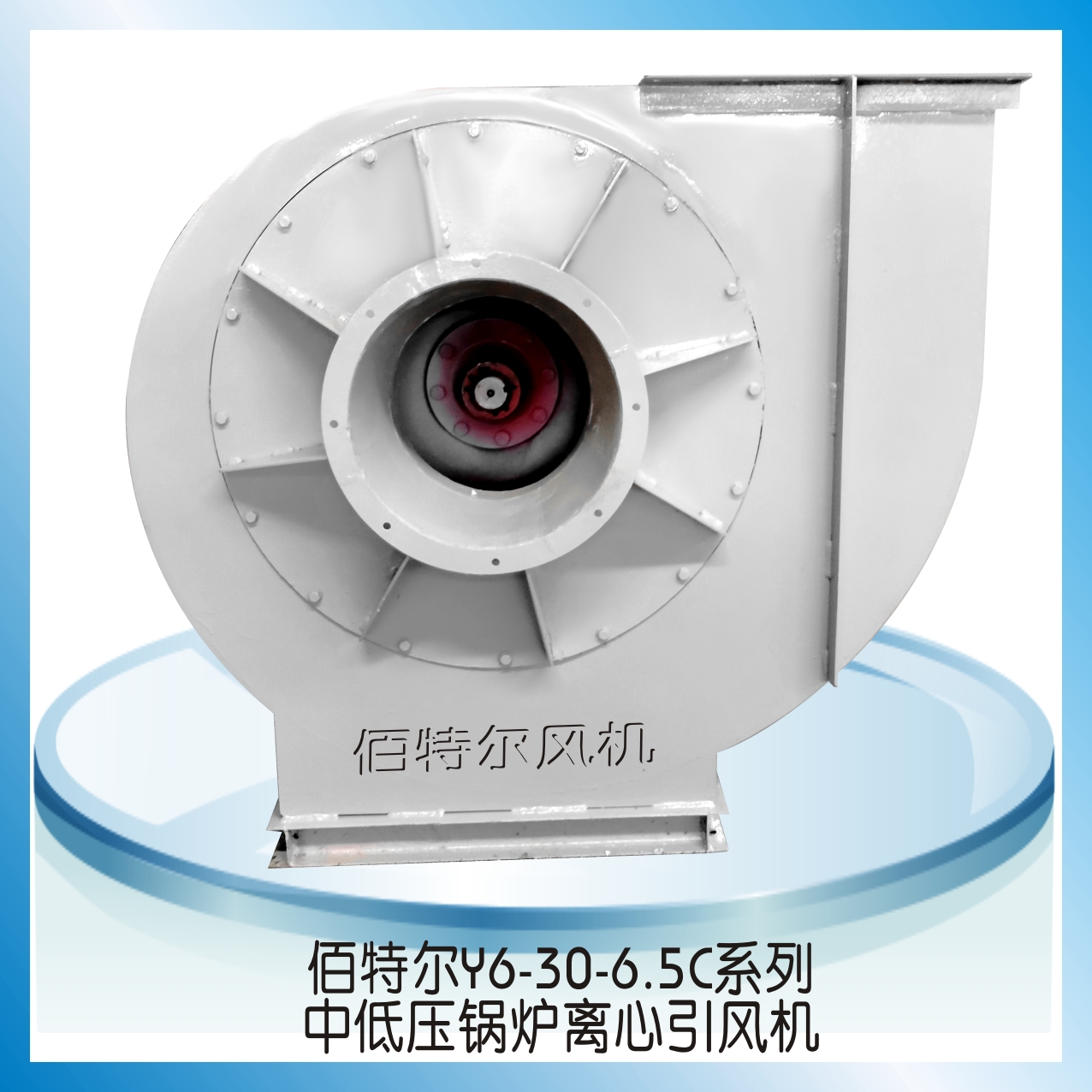

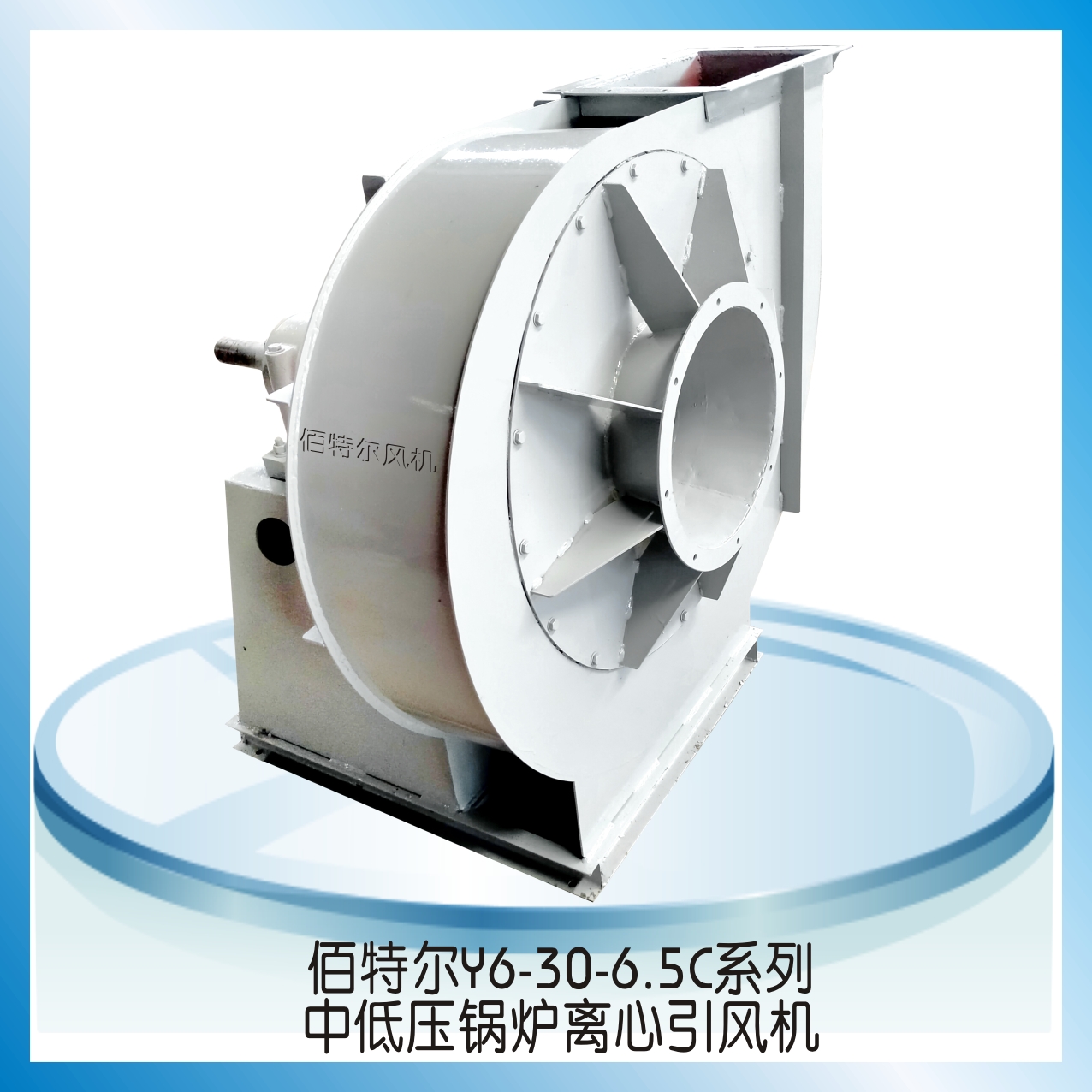

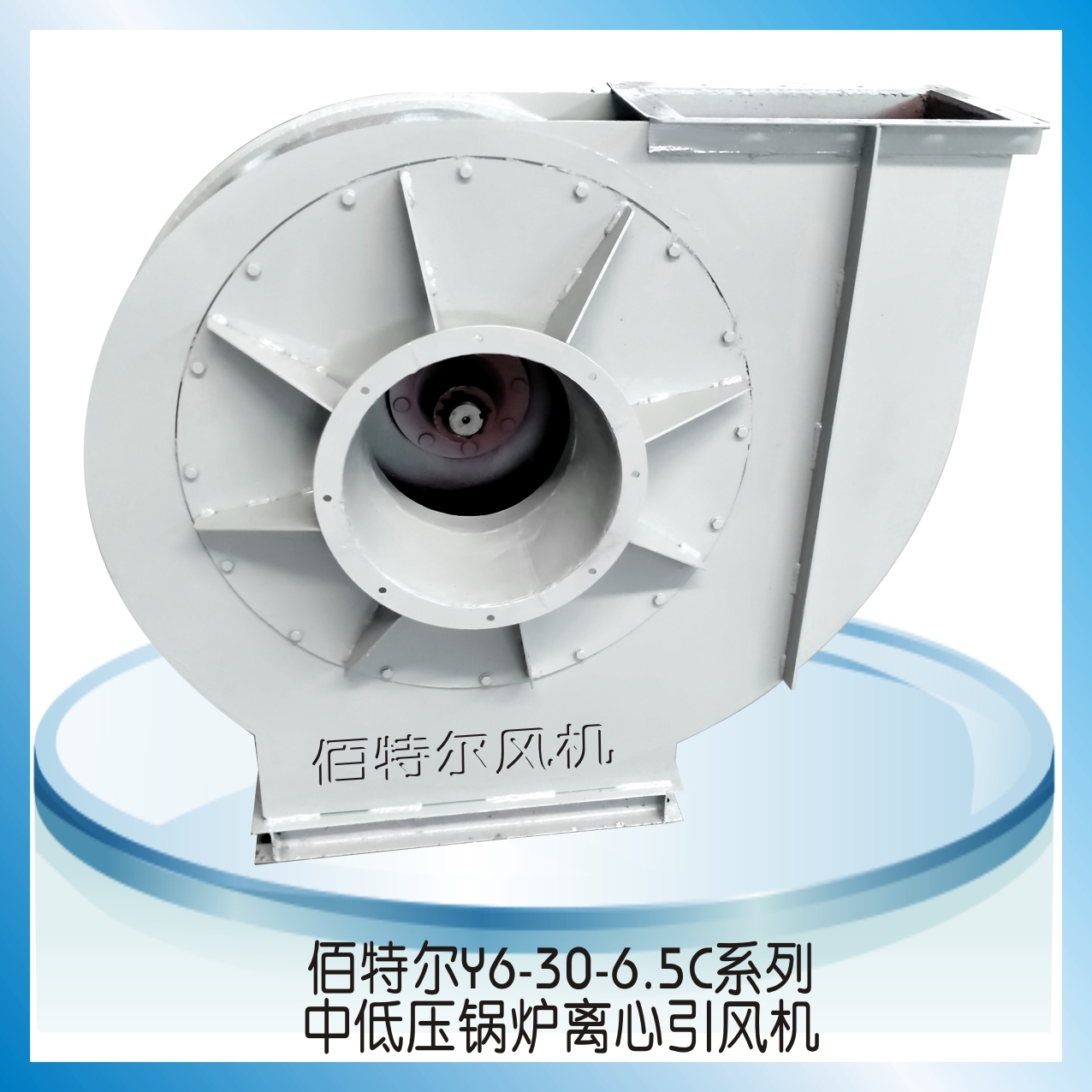

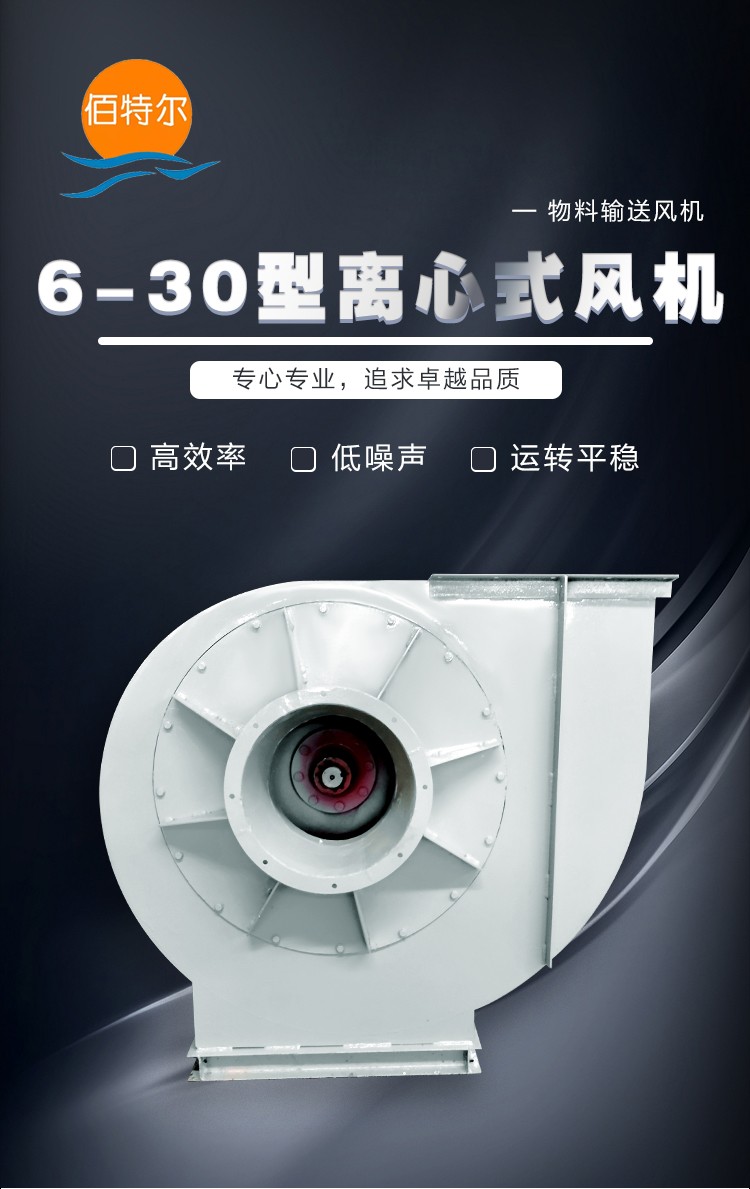

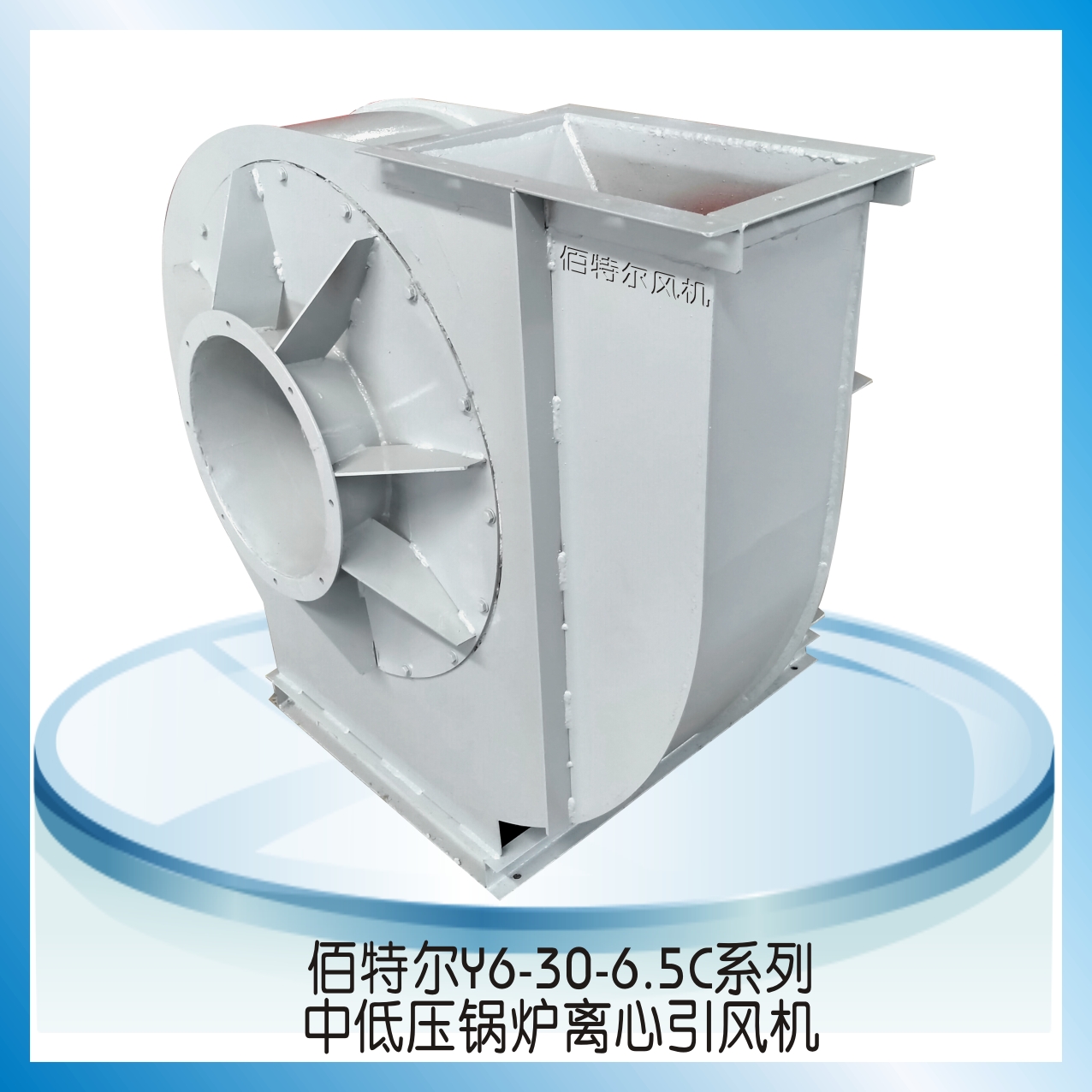

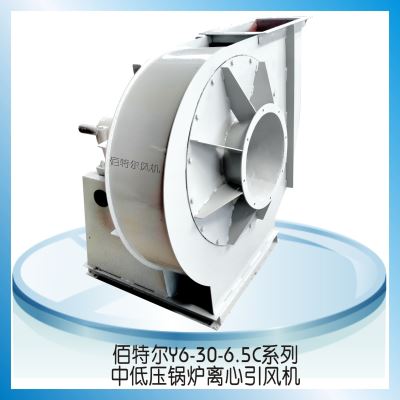

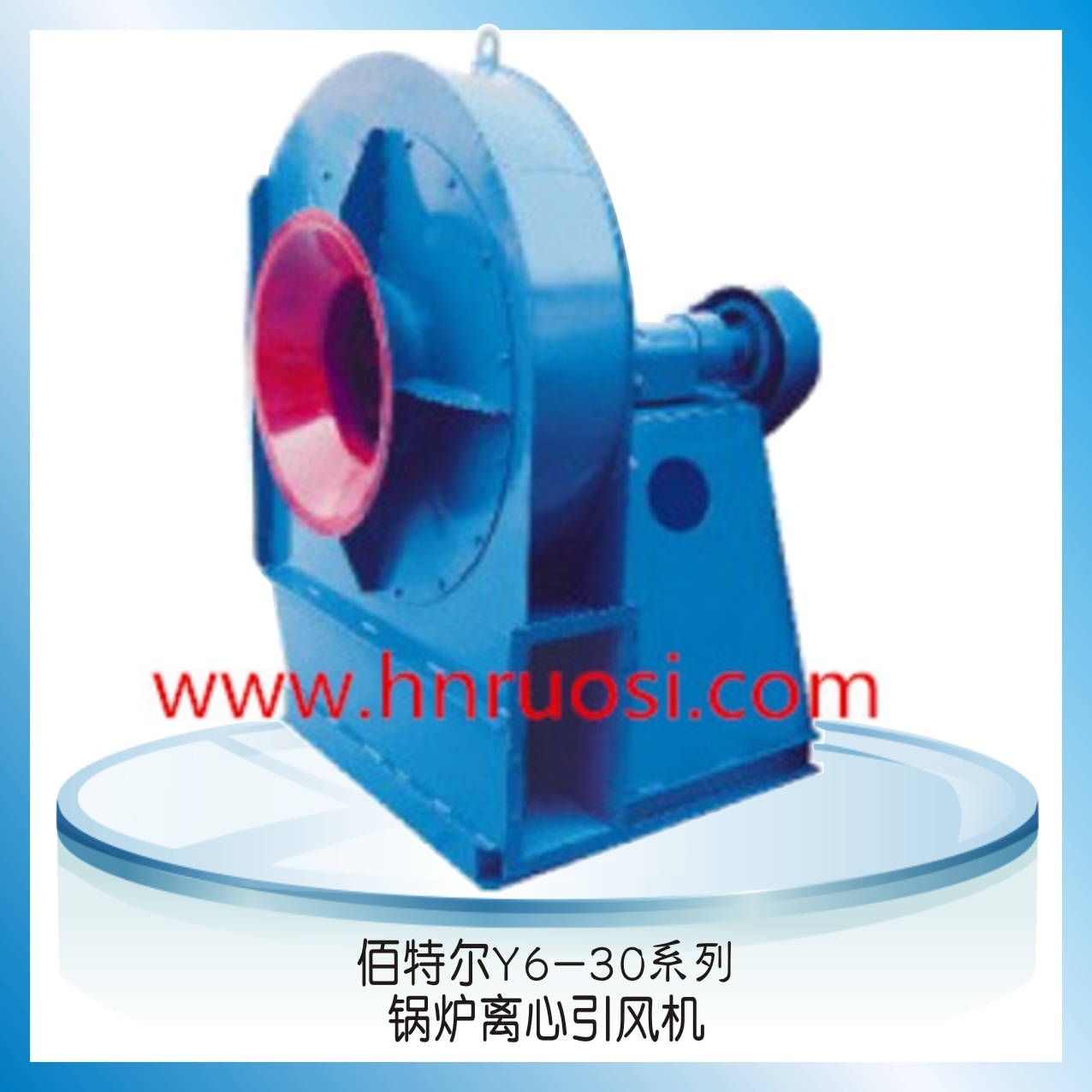

Y6-30系列锅炉离心引风机
简要描述:本风机配套钢炉使用,具有高效低噪声特点,也可以用于介质温度不超过250°C,无腐蚀性无粘性及粘性物质的送排风系统。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

  本风机配套钢炉使用,具有高效低噪声特点,也可以用于介质温度不超过250°C,排送的介质为空气及无腐蚀性、不自燃、不含有粘性物质之气体,其温度不超过80°C。该两型风机均具有压力较高,流量较小的特性,适于粮食棉花等加工时的风力输送。

2、风机的结构

  风机由叶轮、 机壳、进风口、传动组(No. A无传动组)等部分组成。(1)叶轮:钢板焊接而成,叶片为12片、焊接于前盘与后盘中间。6-30型风机叶片为后倾平板形,前盘为锥形。叶轮经过静、动平衡校正,保证运转平稳、噪声低,有较高的强度,使用寿命较长。(3)机壳:用钢板焊接成蜗形壳,整体结构。(4)进风口 收敛式进风口制成整体结构,用螺栓固定在机壳人口侧。(5)传动部分:由主轴、轴承箱、支架、滚动轴承、带轮组成。(No.5 为A式传动仅有支架和联接角钢)

3、风机的型式

  该种风机为单吸入进气。6-30型的机号有No.5. 679四种。风机均可制成右旋转或左旋转两种形式,从传动部正视风机,如叶轮按顺时针方向旋转的称为右旋转,以“右”表示;按逆时针方向旋转的,称为左旋转,以“左”表示。

  风机的出风口位置以机壳的出风口角度表示:0°、90°、180°三种。

4、风机的性能

 1)工程设计和使用单位应根据所选用之流量和全压在“性能与选用件表”中确定所选用风机 的机口及配用电动机。

 2)性能与选用件表中每一传速的性能是将最高效率90%范围内的性能按流量等分为八个性能点(订货时以性能表为准)计算出来的。

 3)风机出厂检验性能是在所需流量时,全压值的偏差不超过设计全压值的士8%范围内的。

 4)性能与选用件表均按气体温度t= 20°C,大气压p.=101325Pa、气体密度p=1. 2kg/m3时的清洁空气介质计算的。

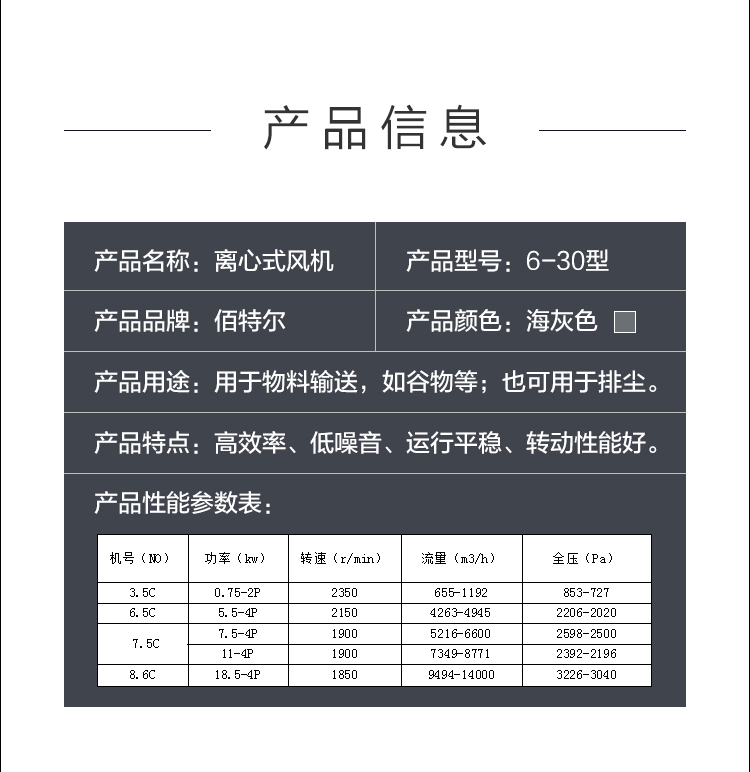

   Y6-30锅炉引风机参数表:


机号(NO)

功率(kw)

转速(r/min)

流量(m³/h)

全压(Pa)

3.5C

0.75-2P

2350

655-1192

853-727

6.5C

5.5-4P

2150

4263-4945

2206-2020

7.5C

7.5-4P

1900

5216-6600

2598-2500

11-4P

1900

7349-8771

2392-2196

8.6C

18.5-4P

1850

9494-14000

3226-3040
