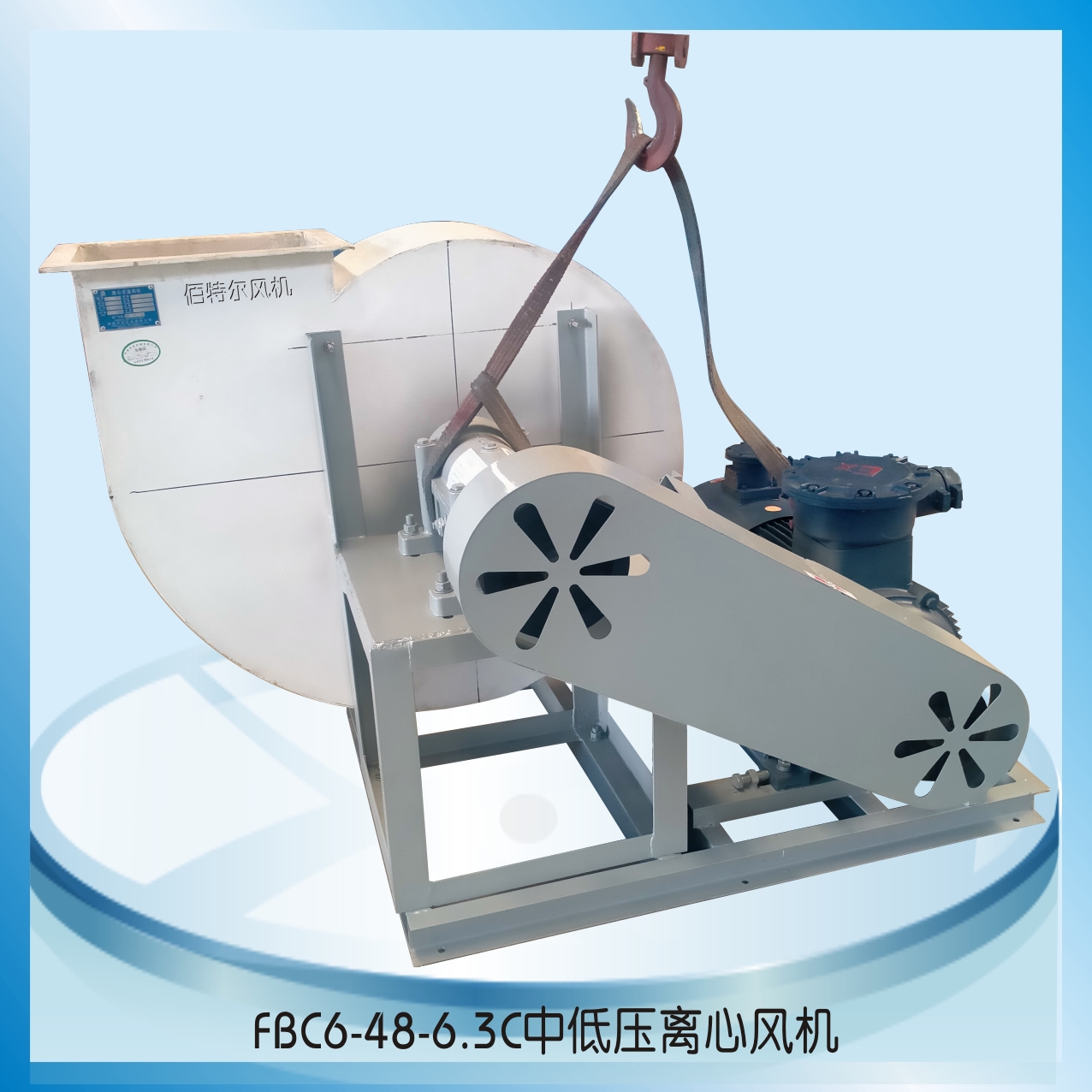

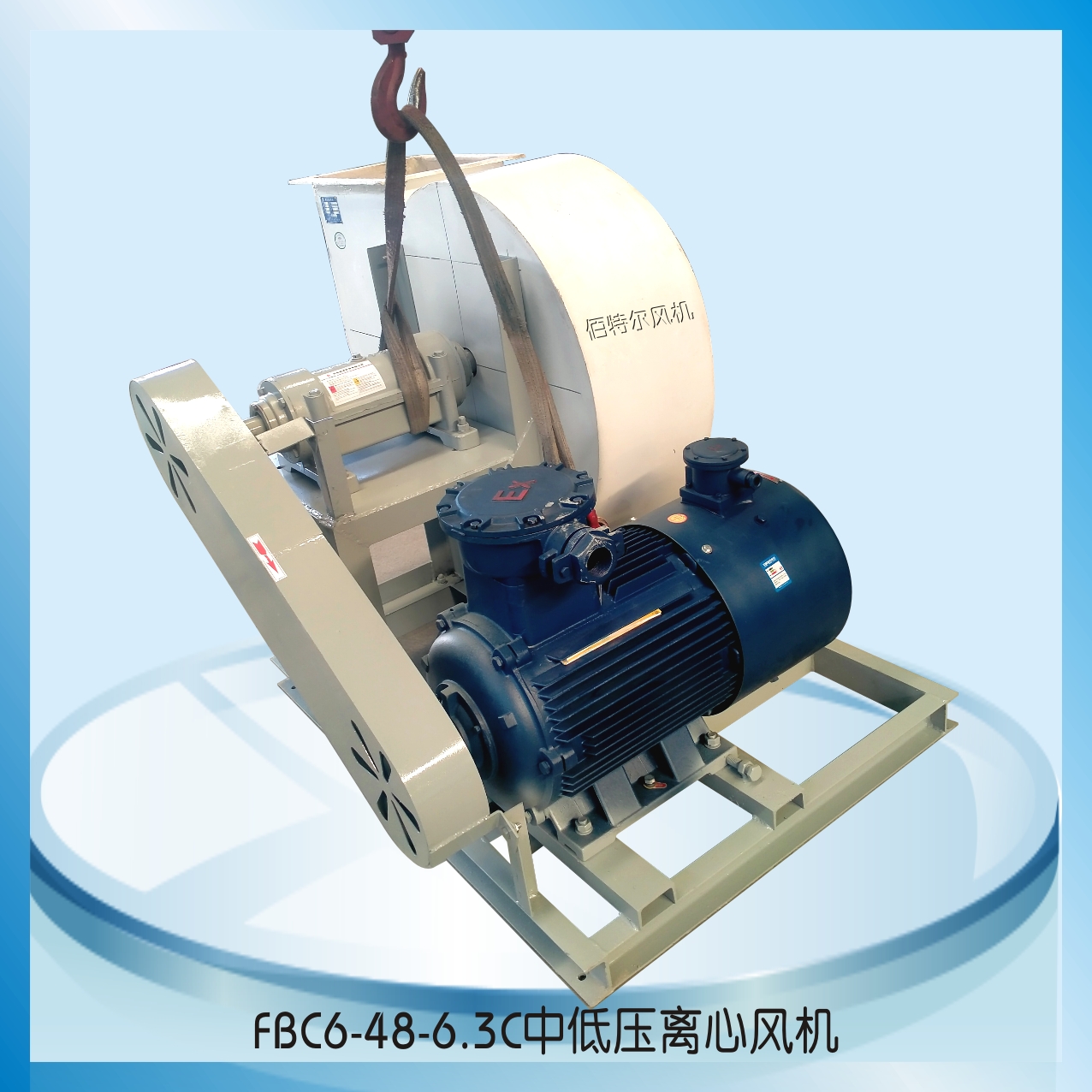

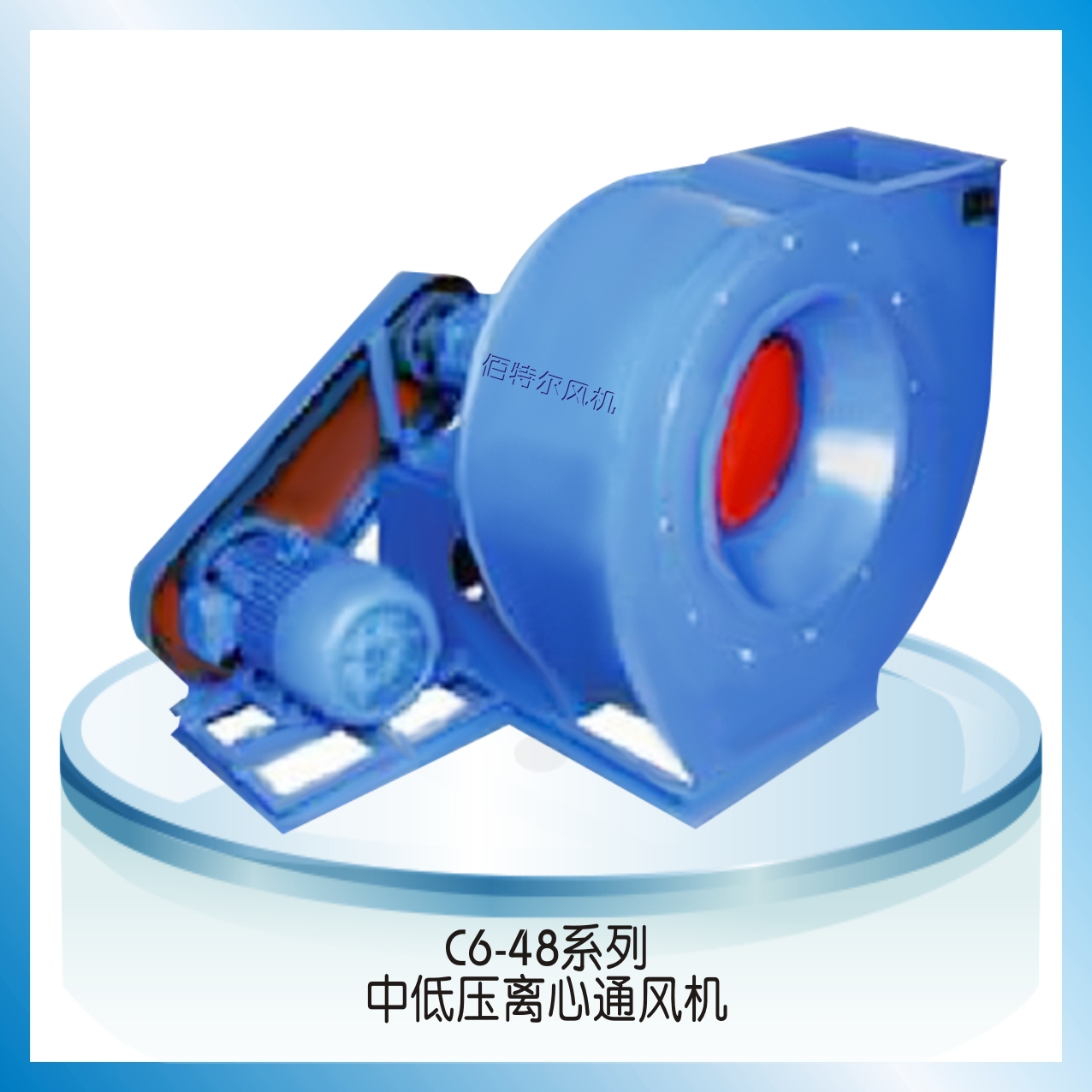

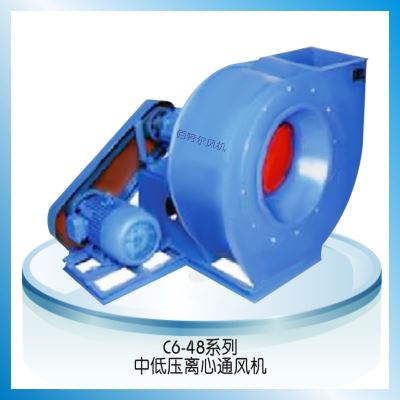

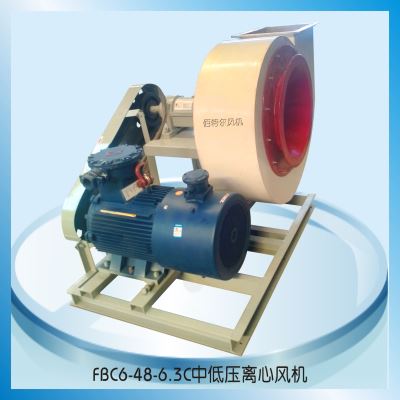

C6-48系列中低压离心风机
简要描述:C6-48型排尘离心通风机适用于排送含有木质碎屑,纤维和尘土等的空气混和物,介质温度不超过80℃。根据需要C6-48可以改型为G/Y6-48。亦适用于一般的排气送风。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:

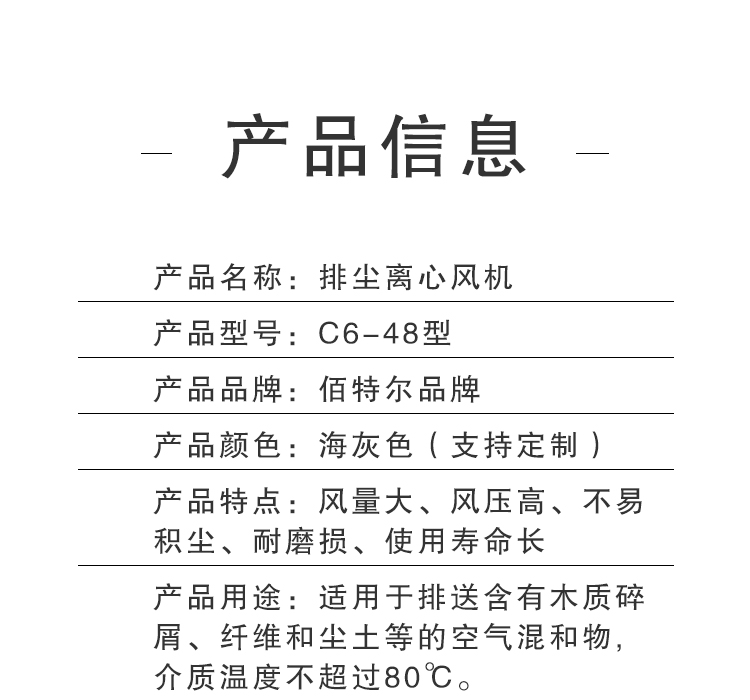

产品介绍

1、风机的用途

C6-48型排尘离心离心通风机适用于排送含有木质碎屑,纤维和尘土等的空气混和物,介质温度不超过80℃。根据需要C6-48可以改型为G/Y6-48。亦适用于一般的排气送风之用

2、风机的结构

  风机主要由叶轮、进风口、机壳、传动组等组成(1)叶轮:由10片材料为Q235A的后倾圆弧叶片,焊接于弧锥型轮盖与平板型轮盘中间。.经过动、静平衡校正,因此运转平稳。(2)机壳:用普通钢板焊接成蜗形壳整体。(3)进风口制成收剑式流线型整体结构。用螺栓固定在机壳入口侧。(4)传动部分由主轴、轴承箱、带轮等组成,主轴由优质钢制成,轴承箱整体结构,采用滚动轴承、滚动轴承用钙钠基润滑脂润滑。

3、风机的型式

  通风机制成左旋转和右旋转两种形式。从传动组正视风机,如叶轮按顺时针方向旋转,称为右针旋转风机。以“右”表示;按逆时针旋转,称为左旋转风机,以“左”表示。  风机的出口位置,以机壳的出口角度表示。“左”和“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。

4、风机性能:

机号(NO)

功率(kw)

转速(r/min)

流量(m³/h)

全压(Pa)

3.15C

3

3150

3017-3323

1507-1376

2.2

3150

1487-2711

1880-1615

2800

2410-2954

1274-1086

1.5

2800

1322-2138

1483-1344

2500

2152-2637

1015-865

1.1

2500

1180-1909

1181-1070

2240

1057-2363

948-694

0.75

2000

944-2110

755-533

1800

850-1899

611-448

1600

755-1688

483-354

4C

4

2500

3932-5495

1737-1384

3

2500

2369-3411

1933-1810

2240

3056-4924

1451-1110

2.2

2240

2122-2589

1500-1505

2000

1895-4396

1234-884

1.5

1800

1705-3957

999-716

1600

3183-3517

624-565

1.1

1600

1516-2850

789-672

0.75

1400

1326-3077

603-433

1250

1184-2748

481-345

5C

7.5

2000

7883-8623

1521-1381

5.5

3553-6958

1953-1647

5.5

1800

7095-7761

1230-1118

4

3198-6262

1580-1332

3

1600

2842-6899

1247-882

2.2

1400

2487-6036

954-675

1.5

1250

2221-4349

760-641

2.2

4927-5390

592-538

1.1

1120

1990-3896

610-514

1.5

4415-4829

475-432

6.3C

0.75

1000

1776-3035

486-436

1.1

3479-4312

410-344

7.5

1600

5686-8233

1985-1866

11

9713-13799

1782-1403

5.5

1400

4975-8499

1517-1362

7.5

9743-12074

1279-1073

4

1250

4442-7588

1208-1085

5.5

8699-10781

1019-855

3

1120

3980-7794

969-818

4

8831-9660

755-686

2.2

1000

3554-6071

772-693

3

6959-8625

651-547

1.5

900

3198-4631

625-588

2.2

5464-7762

561-443

1.1

800

2843-4116

494-464

1.5

4857-6900

443-350

8C

15

1250

9096-22075

1953-1381

11

1120

11799-19779

1472-1108

7.5

8150-9763

1566-1526

7.5

1000

7276-17660

1247-882

5.5

900

6549-12824

1009-851

7.5

14530-15894

786-714

3

800

5821-8429

797-749

4

9944-14128

716-564

3

710

5166-12539

627-444

2.2

630

4584-11126

494-350

10C

18.5

1000

14804-22057

2043-1900

22

25610-36417

1787-1381

15

900

13323-23049

1653-1445

18.5

26247-32776

1349-1118

11

800

11843-23331

1297-1065

15

26291-29134

978-882

7.5

710

10510-20706

1026-838

11

23334-25856

769-695

5.5

630

9327-18373

807-659

7.5

20704-22943

605-547

4

560

8290-16331

638-521

5.5

18404-20393

478-432

4

500

7402-18208

508-344

12.5C

30

800

23131-34465

2043-1900

37

40017-56902

1787-1381

22

710

20528-35515

1607-1405

30

40442-50501

1311-1087

15

630

18215-31513

1264-1105

18.5

35885-44811

1031-855

11

560

16191-28011

997-873

15

31897-39832

814-675

7.5

500

14457-25010

795-695

11

28480-35564

649-538
