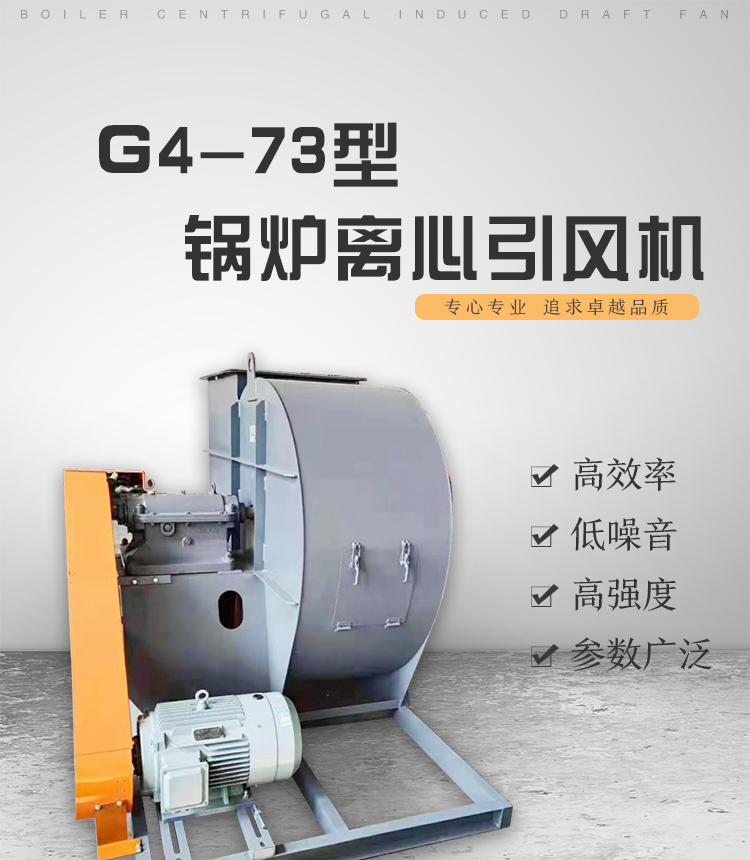

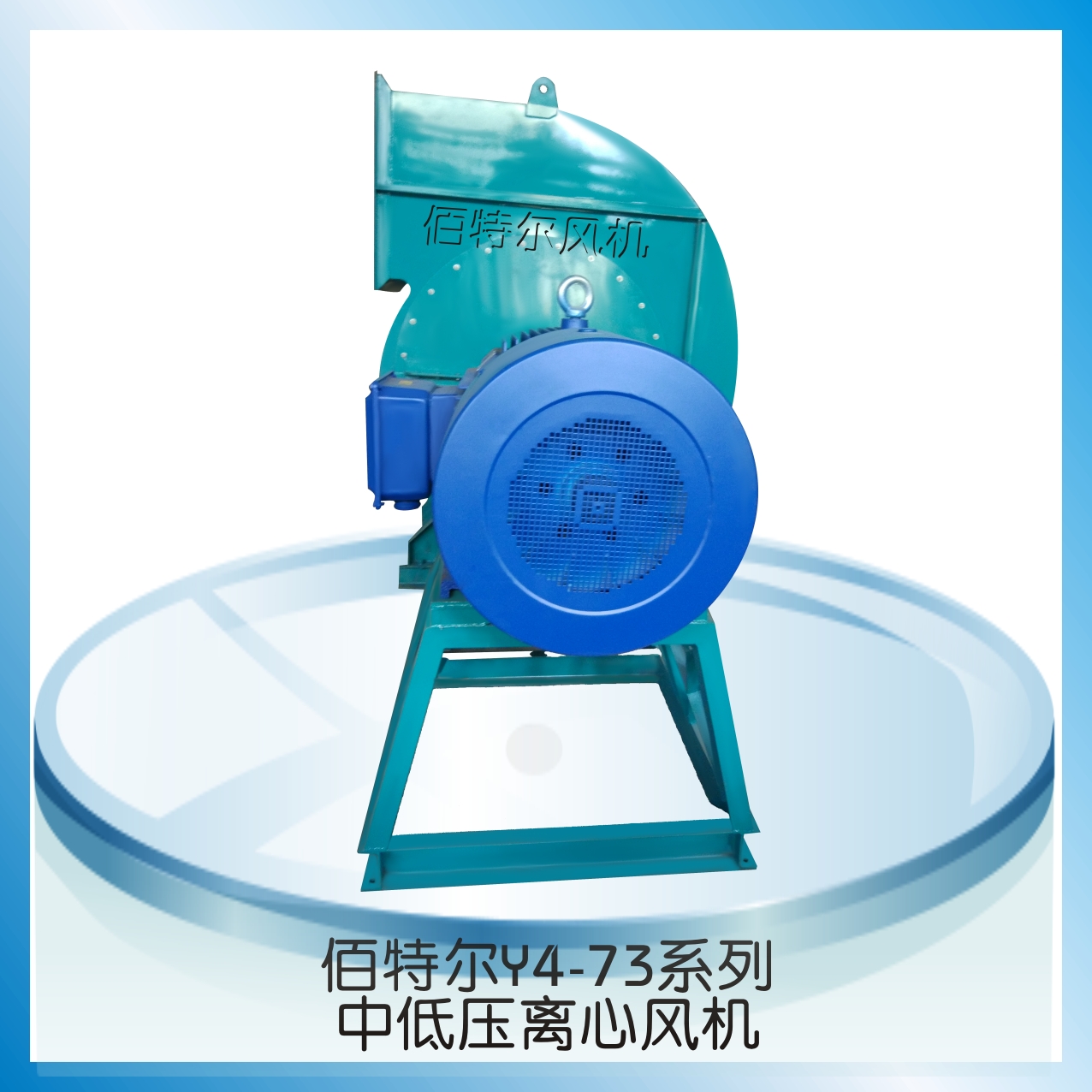

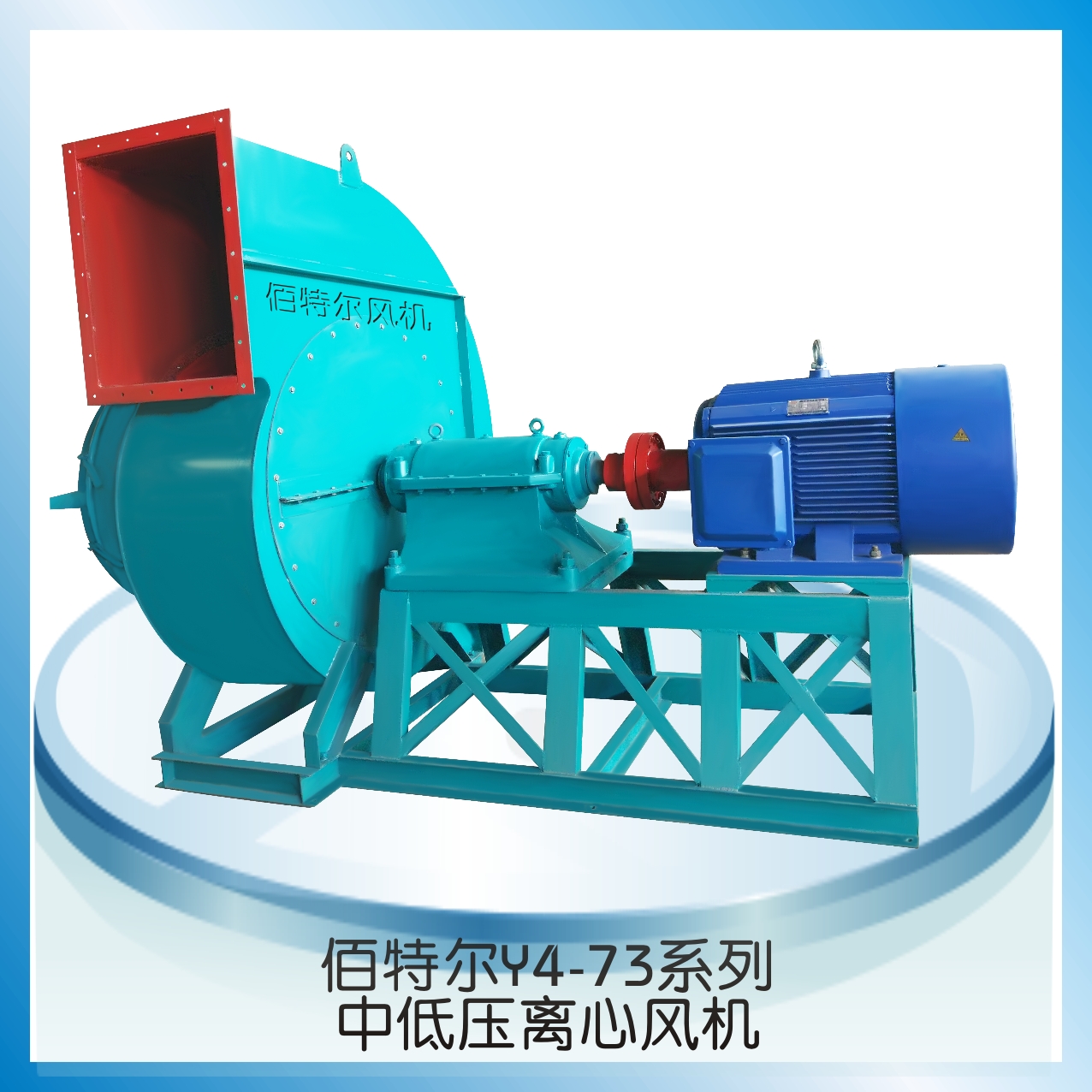

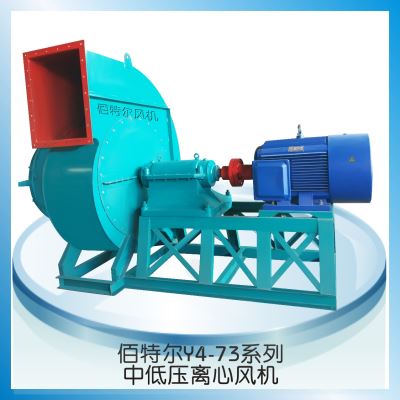

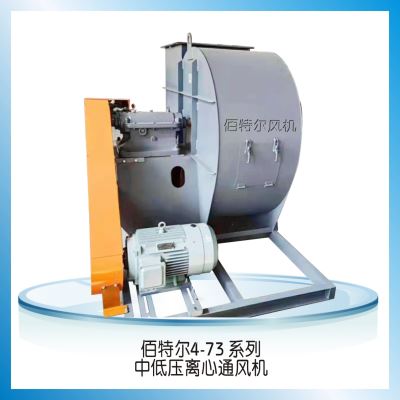

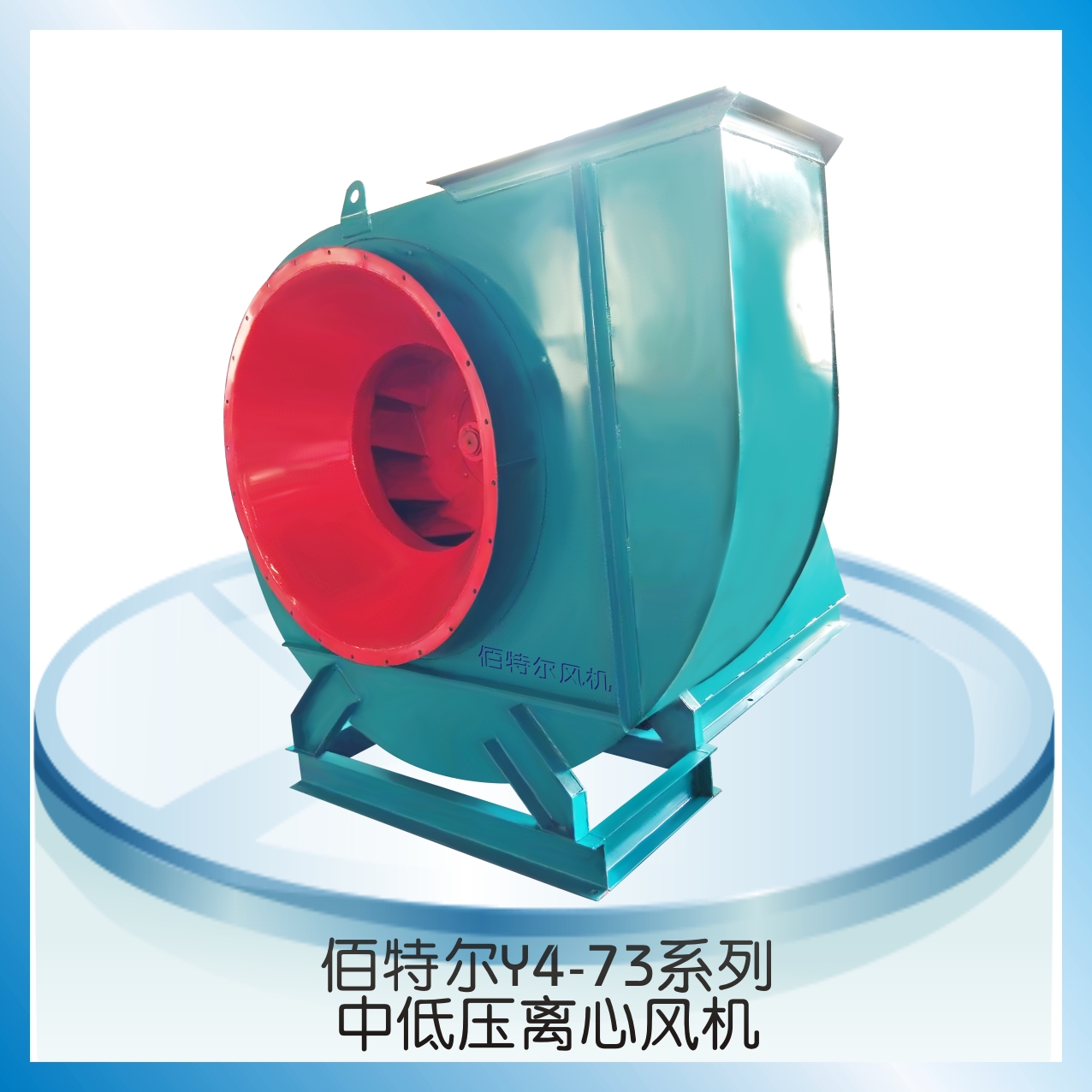

G/Y4-73系列中低压风机

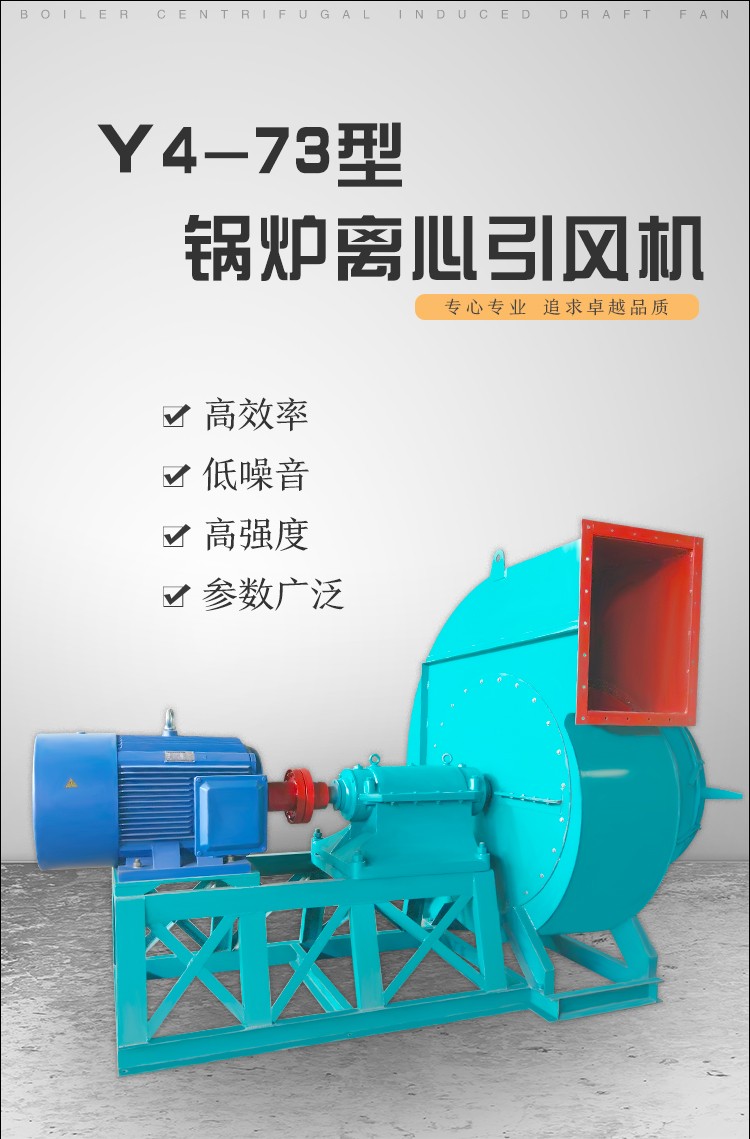

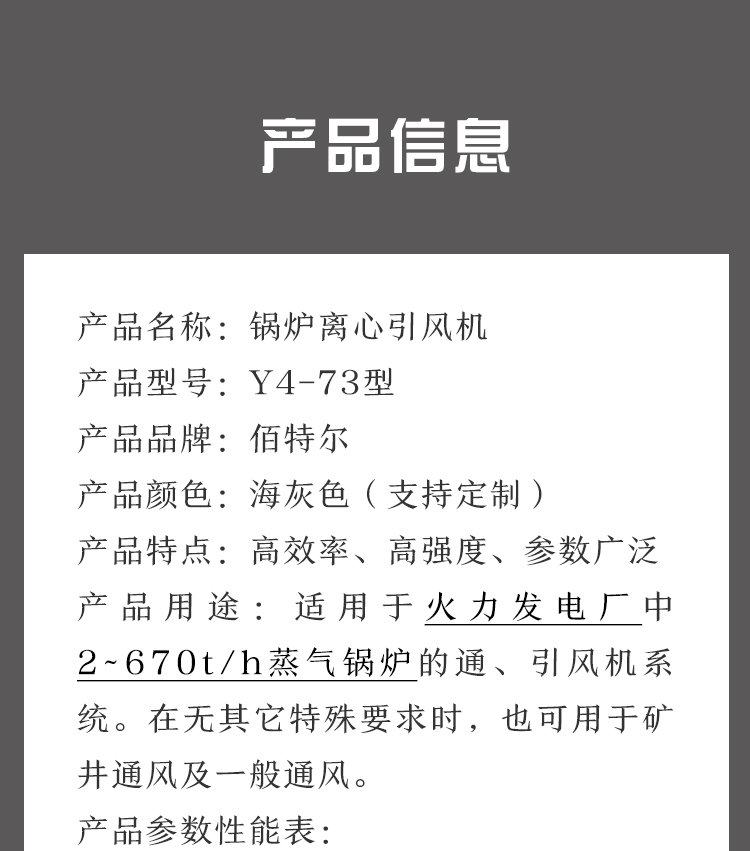

简要描述: G4-73锅炉离心通风机、Y4-73型锅炉离心引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时,G4-73亦可用于矿井通风及一般通风。
服务承诺:品质保证 按时发货
购买热线:13783578850
分享到:
产品介绍

1、风机的用途

  G4-73锅炉离心通风机、Y4-73型锅炉离心引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时,G4-73亦可用于矿井通风及一般通风。

  通风机输送的介质为空气,最高温度不得超过80℃;引风机输送的介质为烟气,温度不得超过250℃。通风机与引风机制成单吸入、各有№8~28共12个机号。

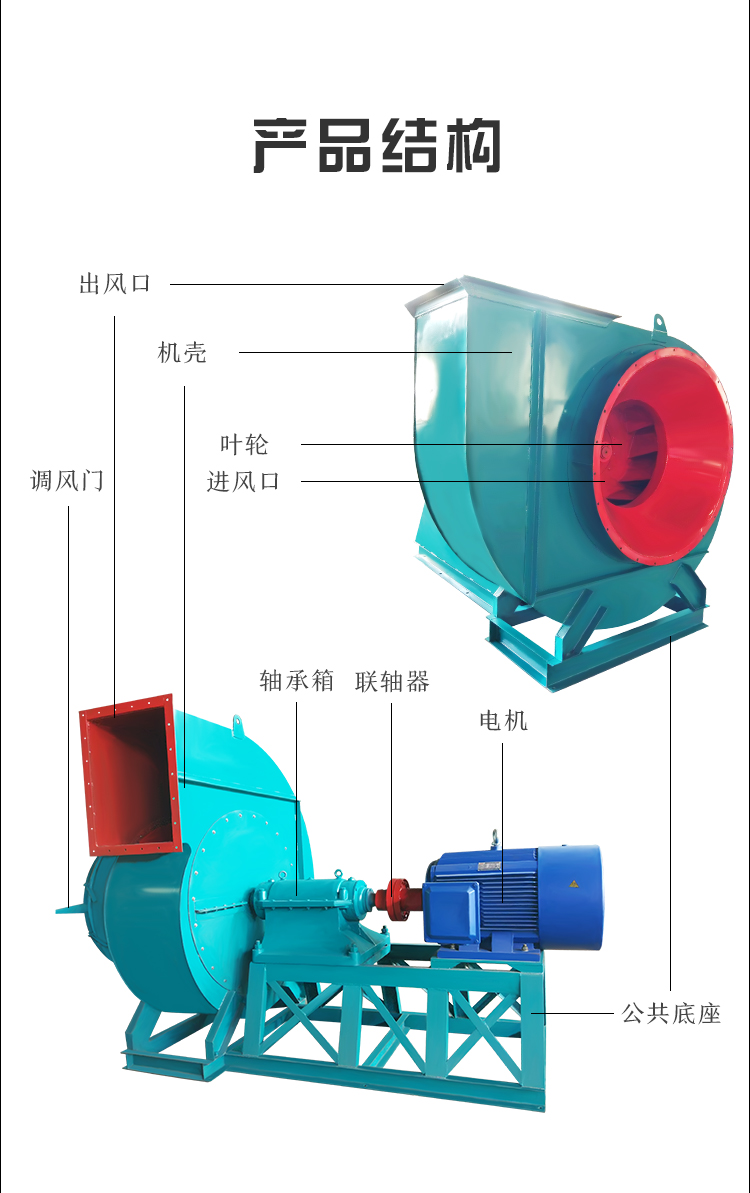

2、风机的结构

  风机主要由叶轮、机壳、进风口、调节门及传动部分组成。(1)叶轮:由12片后倾机翼斜切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。(2)机壳:机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式:№8~12机壳作成整体结构,不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨。(3)进风口:收敛、流线型的进风口制成整体结构,用螺栓固定在风机入口侧。(4)调节门:用以调节风机流量的装置,轴向装在进风口前面。调节范围由0°(全开)到90°(全闭)。

3、风机的型式

 (1)引风机制成单吸入,机号有№4、5、6、8、9、12、12.4七种。 (2)引风机又可制成左旋转和右施转两种型式。从传动部正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示,逆时针旋转称为左旋转以“左”表示。 (3)风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°、90°、180°三种角度。

4、风机的性能

机号(NO)

功率(kw)

转速(r/min)

流量(m³/h)

全压(Pa)

8D

15

1450

20442-30993

1284-868

9D

30

1470

35052-44128

1511-1100

7.5

960

15229-29219

721-481

10D

45

1480

48083-60533

1867-1359

11

960

20891-40077

891-594

5.5

720

15886-30475

515-343

11D

75

1480

53142-80570

2437-1646

18.5

970

27806-53343

1079-719

11

730

32220-40562

570-415

12D

110

1480

76040-104600

2829-1961

30

980

36100-69253

1285-856

15

730

28282-52661

712-495

14D

220

1490

120740-166100

3864-2676

75

990

79944-109970

1681-1167

30

730

43591-83624

1010-674

16D

132

990

130390-164150

2097-1526

55

740

82333-124820

1302-880

45

590

51699-99178

833-555

18D

220

990

185650-233730

2659-1934

110

740

141170-177730

1532-1115

55

590

112160-141210

965-703

20D

355

990

167130-320610

3598-2392

160

740

160800-243800

2039-1378

90

590

153860-193700

1192-868
